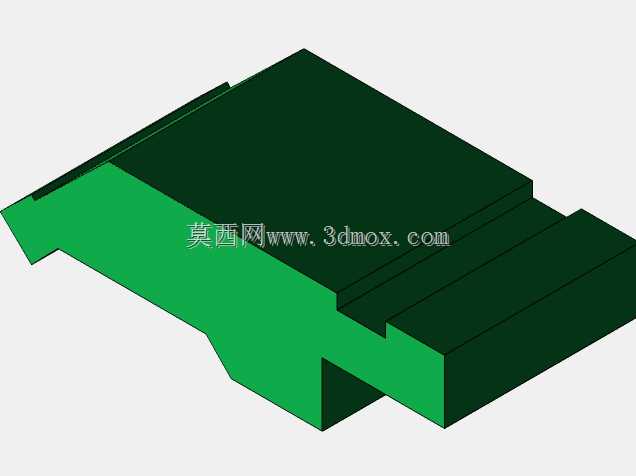

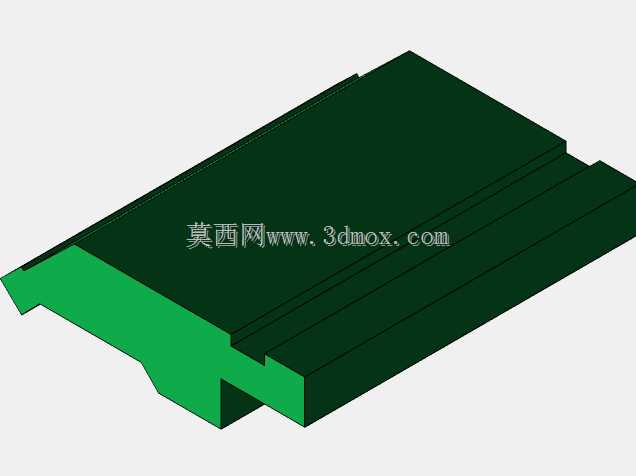

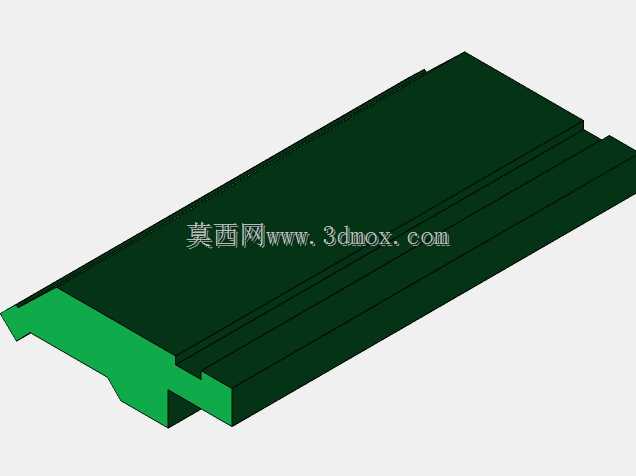

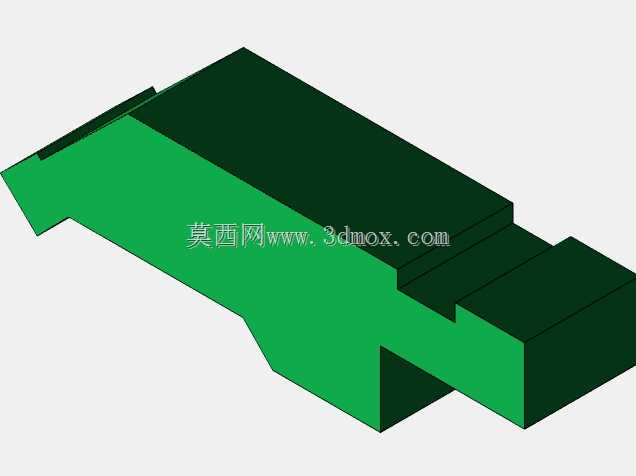

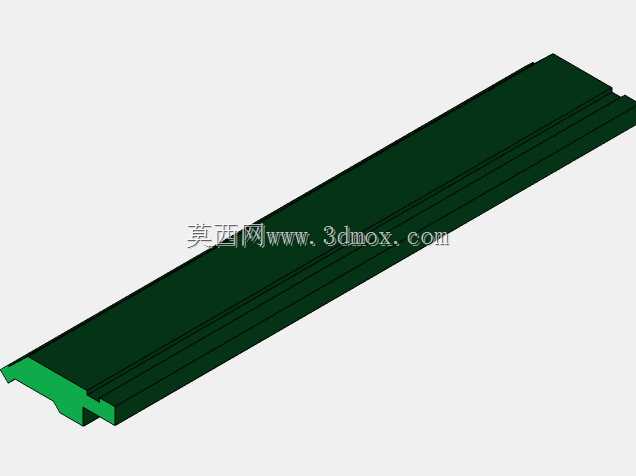

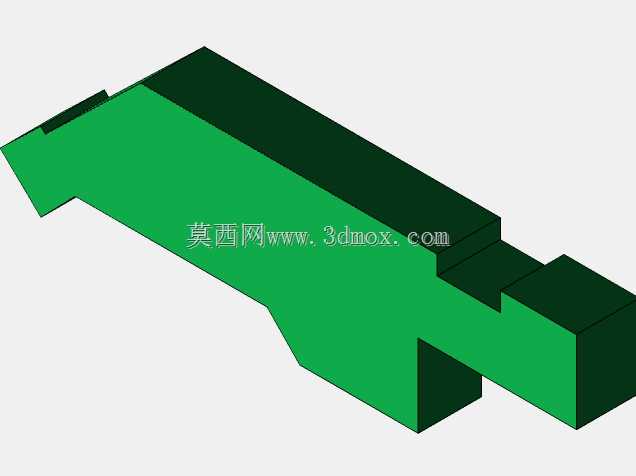

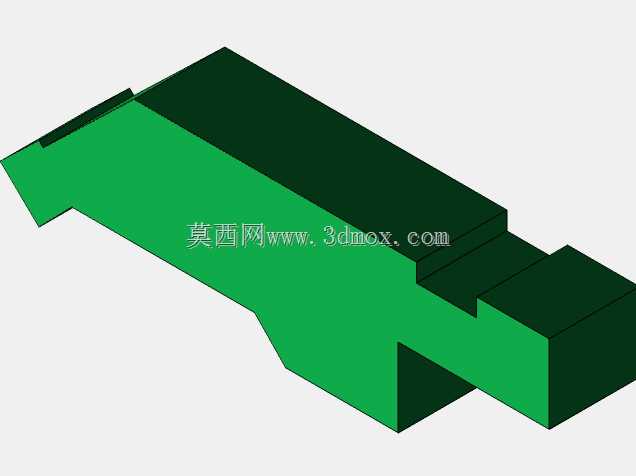

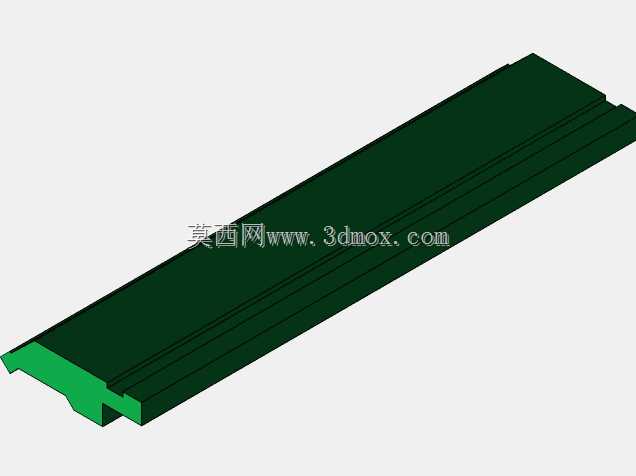

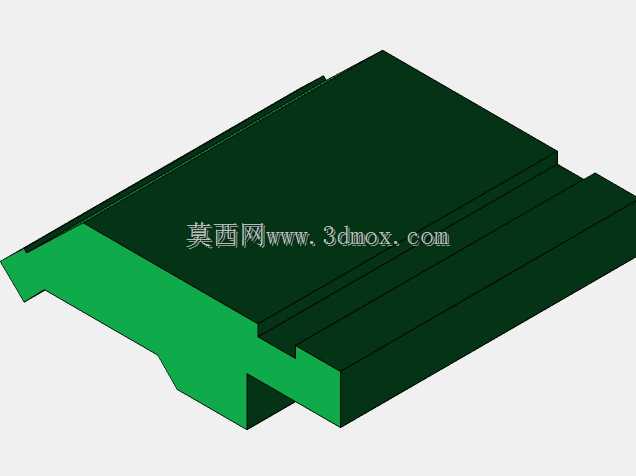

在金属板材加工、型材剪切的冲压生产线上,压闸机刀片是直接完成材料裁切动作的核心执行部件,其结构合理性直接决定剪切面质量、设备运行稳定性以及易损件更换周期。不同于通用剪切刀具,这类适配压力机的闸式刀片需要同时匹配压料机构的下压行程、滑块的运动轨迹以及被加工材料的抗剪强度,在设计阶段需要先明确安装工位的边界约束:刀片整体采用阶梯式异形长条形结构,非工作面设置多段定位凸台,凸台的尺寸公差需要控制在h7级别,与刀座上的定位凹槽形成间隙配合,既保证安装时的快速对位,又能避免剪切过程中刀片出现横向窜动。从功能实现逻辑来看,刀片的刃口段采用斜度设计,剪切过程中刃口与板材的接触是从局部点逐步扩展到整个裁切宽度,
相比平刃刀片能降低30%以上的瞬时剪切力,减少压力机主缸的瞬时负载冲击,同时避免板材在剪切瞬间出现翘曲变形。刀片的非刃口侧设置有加厚的承压基体,基体厚度根据额定剪切力核算,需要承受剪切过程中来自刀座的反向支撑力,避免长期受载出现基体变形导致刃口崩损。在实际生产场景中,这类刀片主要应用于中小型机械压力机的闸式裁切工位,可完成普通碳素结构钢、冷轧钢板、薄型有色金属板材的定尺裁切,广泛配套在钣金加工、五金冲压、钢结构预制件生产的产线中。设计时需要重点考虑安装孔位的位置精度,所有安装沉孔的中心距公差控制在±0.02mm,沉孔深度需要匹配紧固螺栓的头部高度,保证螺栓锁紧后端面不高出刀片基体平面,避免压料过程中与压料块发生干涉。
刀片的刃口角度根据加工材料调整,针对普通钢板裁切采用75度刃口角,兼顾刃口强度与剪切锋利度,若用于剪切较薄的有色金属板材,可将刃口角调整为65度以获得更平整的剪切断面。从结构细节来看,刀片上设置的多段避让槽是为了匹配压闸机上的压料齿位置,压料块下压固定板材时,压料齿可嵌入避让槽内,保证刃口裁切位置与压料点的距离控制在合理范围,避免板材在剪切时出现移位。刀片的两端设置有吊装工艺孔,方便更换时的吊装转运,毕竟这类合金工具钢材质的刀片整体重量较大,人工搬运容易出现磕碰损伤刃口或者安全事故。在建模过程中,需要重点还原刃口的倒角特征、定位凸台的配合面、安装沉孔的同轴度要求,所有过渡圆角都需要按照实际加工工艺设置,
避免应力集中导致刀片在受冲击载荷时出现开裂。另外,刀片的安装基面平面度要求控制在0.01mm/100mm以内,安装时需要通过塞尺检测基面与刀座的贴合间隙,若间隙过大需要通过铜皮垫片调整,避免锁紧螺栓时刀片出现附加应力,导致空载状态下刃口就存在内应力,使用过程中提前崩损。在实际选型替换时,除了核对外形总长、刃口长度、安装孔位这些核心尺寸,还要确认刀片的闭合高度与压力机的滑块行程匹配,保证滑块到达下死点时,刃口的切入深度符合工艺要求,切入过深会导致刃口碰撞下模座造成损伤,切入过浅则会出现板材连边、裁切不断的问题。这类刀片的基体材质通常选用合金工具钢,刃口部分做局部淬火处理,硬度控制在HRC55-58之间,既保证刃口的耐磨性,又让基体保持足够的韧性,承受剪切过程中的冲击载荷,避免整体淬火导致的脆性断裂问题。建模时需要区分不同热处理区域的结构特征,淬火区域的表面粗糙度要求达到Ra0.8,非淬火的安装基面粗糙度达到Ra1.6即可,其余非配合面粗糙度保持Ra6.3就能满足使用要求。
