手动螺旋起重千斤顶三维结构设计

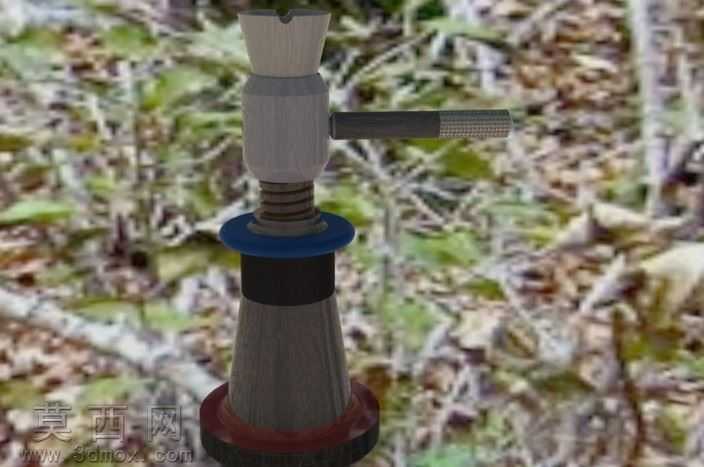

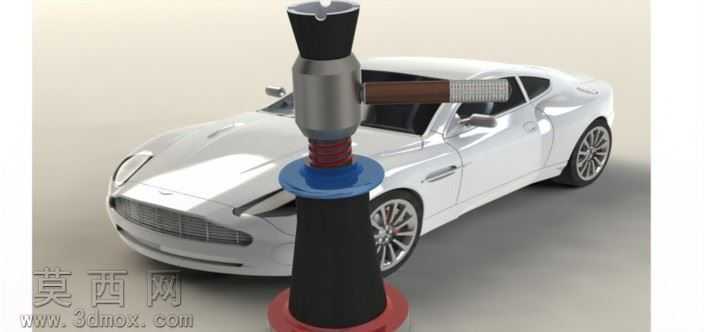

本作品为手动螺旋千斤顶的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对各零部件的尺寸配合、运动干涉进行了反复校验，确保模型可直接用于结构演示、装配教学与二次设计。模型整体采用自上而下的设计思路，先确定千斤顶的额定顶升行程、承重载荷核心参数，再拆分各个功能部件逐一建模：底部为锥形承力底座，采用黑色哑光磨砂材质模拟铸铁基座的厚重质感，底座边缘设置红色环形承托边，既提升放置稳定性，也通过色彩区分强化视觉层次；中部为梯形螺纹传动副，是千斤顶的核心传力结构，建模时精准还原了梯形螺纹的牙型角、螺距参数，螺纹旋合部分做了贴合度处理，还原真实螺旋传动的运动逻辑，螺纹外侧设置蓝色环形限位挡圈，采用亮面金属烤漆材质，明确顶升行程的限位位置；上部为铜质顶升顶帽，做了顶部开槽设计，可适配不同规格的被顶升工件接触面，避免顶升过程中出现打滑偏移；侧部为手动摇杆，摇杆握持段做了滚花纹理建模，模拟真实工具的防滑握持结构，摇杆与螺杆的连接部位采用银色镀铬金属材质，还原金属构件的装配衔接关系。渲染阶段采用工作室光照环境，对不同部件分别赋予对应材质：铸铁部件设置低反光、高粗糙度参数还原铸铁的哑光厚重感，镀铬金属部件设置高反光、低粗糙度参数表现金属光泽，铜质顶帽设置暖色调金属反射参数区分材质差异，橡胶握持段设置中等粗糙度的漫反射材质模拟握把的防滑质感。整体模型完整还原了螺旋千斤顶的机械结构，通过旋转摇杆即可带动螺杆旋转实现顶升、回落的动作模拟，各部件装配关系清晰，无多余冗余结构，既可以作为机械原理教学的演示模型，也可作为手动起重工具设计的参考原型，建模过程中对螺纹传动、承力结构的细节处理，充分体现了手动起重工具的设计逻辑，兼顾了结构实用性与视觉呈现效果。
