适配菲亚特车型的剪式车载起重千斤顶

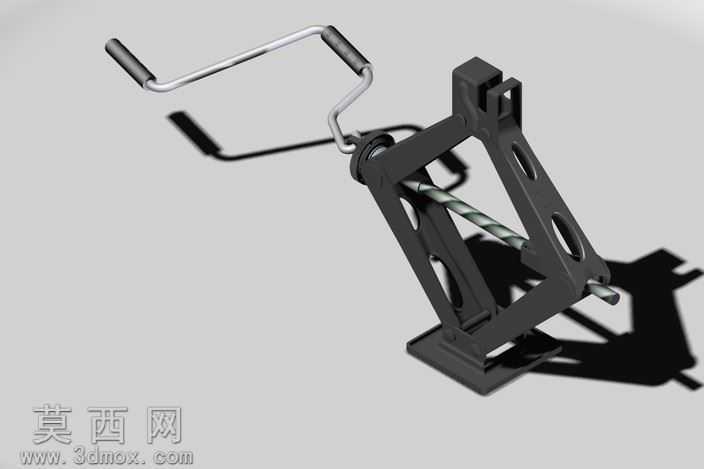

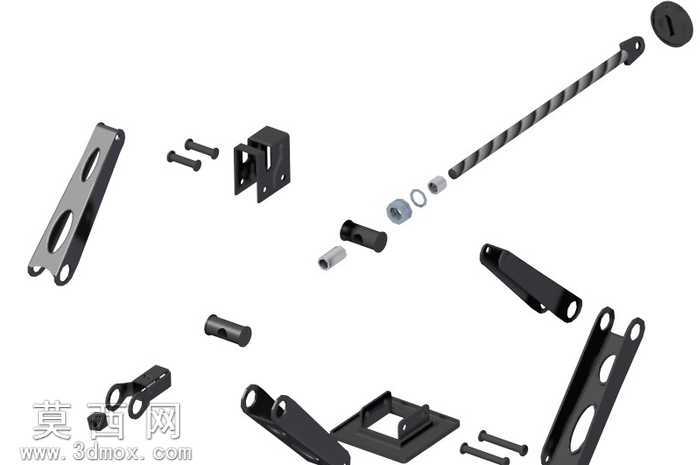

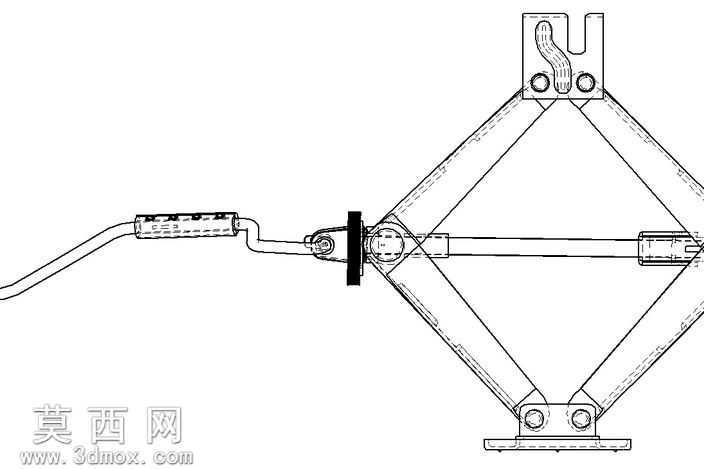

本作品为适配菲亚特车型的手动剪式车载起重千斤顶三维建模作品，建模过程严格参照实体车载千斤顶的真实尺寸比例完成，整体结构还原度贴合民用车辆配套随车工具的实际形态。建模阶段首先完成核心传动螺杆的参数化绘制，精准还原梯形传动螺纹的牙距、牙型参数，确保螺杆与两侧支架螺母座的配合关系符合机械传动逻辑，转动摇臂时可通过螺杆的轴向推拉带动剪式臂架完成开合动作，实现顶升高度的线性调节。剪式臂架部分采用薄壁钣金结构建模，还原实体产品上的减重镂空开孔设计，每处开孔的位置、弧度、尺寸都参照真实产品的冲压成型形态设置，臂架之间的铰接轴位置预留合理的装配间隙，模拟实际产品转动时的活动余量，避免结构干涉。底部支撑底座与顶部承托托头分别建模，底座做加宽防滑的平面结构设计，托头设置适配车辆底盘顶升点位的凹槽造型，还原使用时的定位防滑结构。配套的手摇曲柄采用金属弯杆加防滑握套的组合结构，弯管的弯折弧度、握套的防滑纹理都做了细节还原，曲柄与螺杆端部的连接卡位结构也完整呈现，确保摇臂与传动部件的联动逻辑清晰。材质渲染阶段，主体金属结构采用哑光黑色喷塑金属材质，还原车载千斤顶表面的防锈涂层质感，传动螺杆做镀锌亮面金属材质区分，呈现传动部件的金属加工光泽，手摇曲柄的金属杆身做镀铬亮面效果，两端握套采用黑色防滑橡胶材质，不同材质的粗糙度、反光度参数经过反复调试，渲染光影下可清晰区分各部件的材质差异，整体阴影效果自然，能够直观呈现产品的立体结构与装配关系。设计过程中充分考虑车载工具的使用场景，整体结构紧凑收拢后体积小巧，符合车载储物的空间要求，顶升行程范围匹配菲亚特车型的底盘离地间隙参数，完全满足民用车辆换胎、简易底盘检修时的顶升支撑需求，各受力部件的结构厚度参照真实承重要求设置，还原产品的力学结构逻辑，没有冗余的装饰性结构，完全贴合实用型随车起重工具的设计定位。
