车载线束导向固定弯臂结构设计

　　车载场景下的线束排布一直是底盘、座舱装配环节里容易被忽略却直接影响整车可靠性的细节，总线臂这类部件的核心作用，就是给跨区域布设的线束提供稳定的导向与固定支撑，避免车辆行驶过程中因振动、拉扯、与周边金属棱边摩擦导致的线束外皮破损、信号中断甚至短路故障。在商用车驾驶舱、工程机械操作室的线束布设场景里，这类弯臂结构往往布置在仪表台下方、座椅侧围或者车架走线拐点位置，既要给线束留出足够的弯曲半径，防止线束因弯折角度过小出现内部铜芯断裂，也要兼顾安装空间的边界限制，不能和周边的踏板机构、转向柱、内饰安装卡扣产生运动干涉。

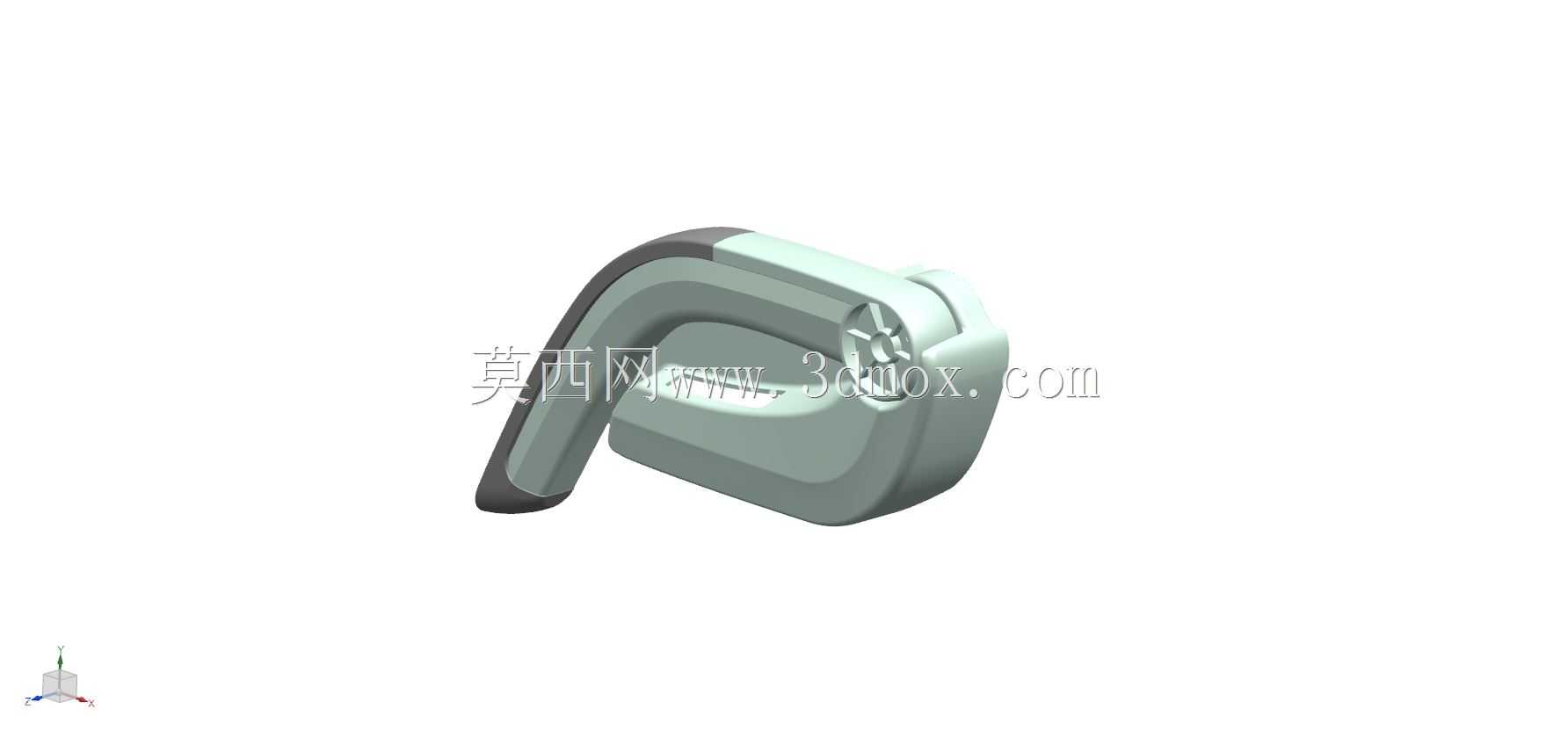

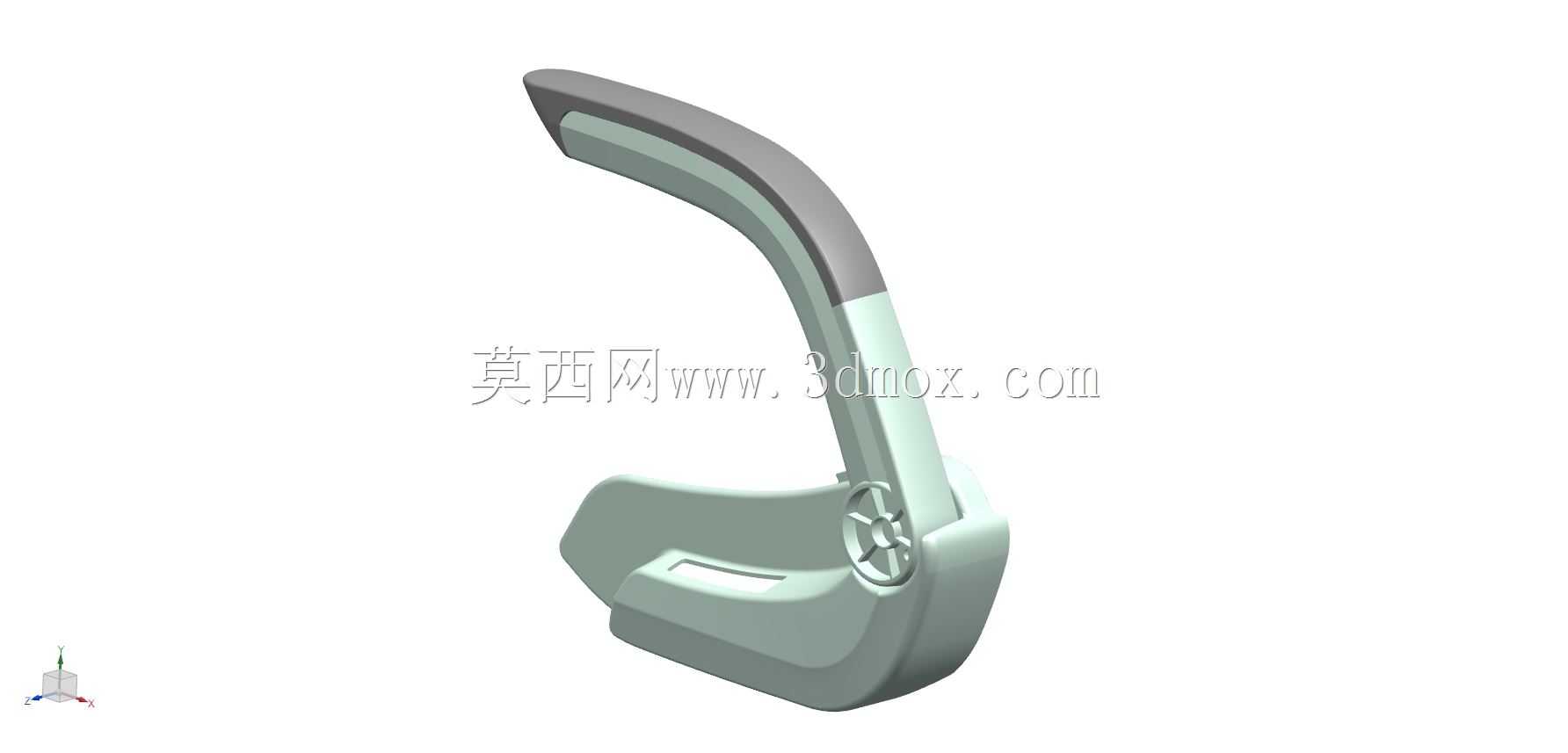

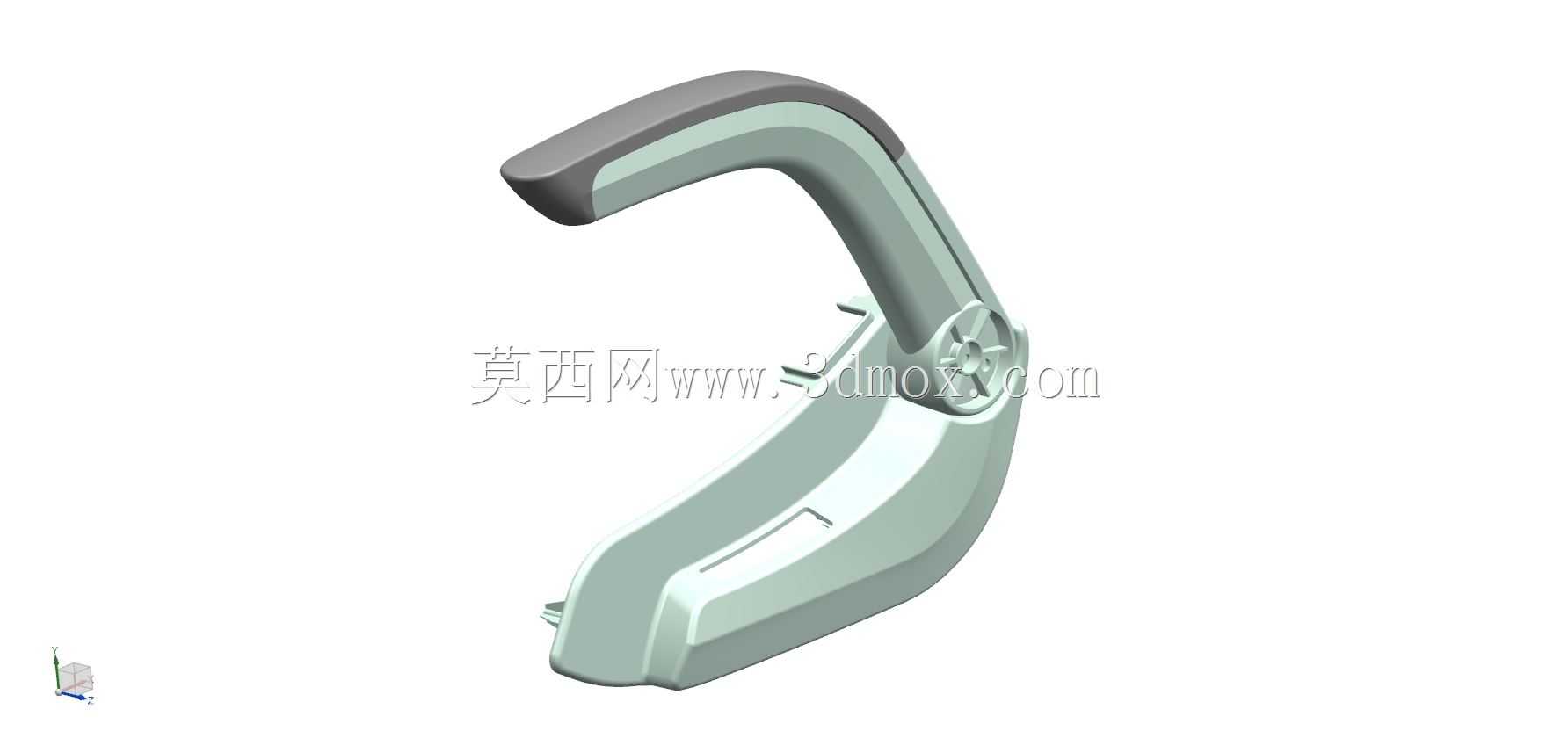

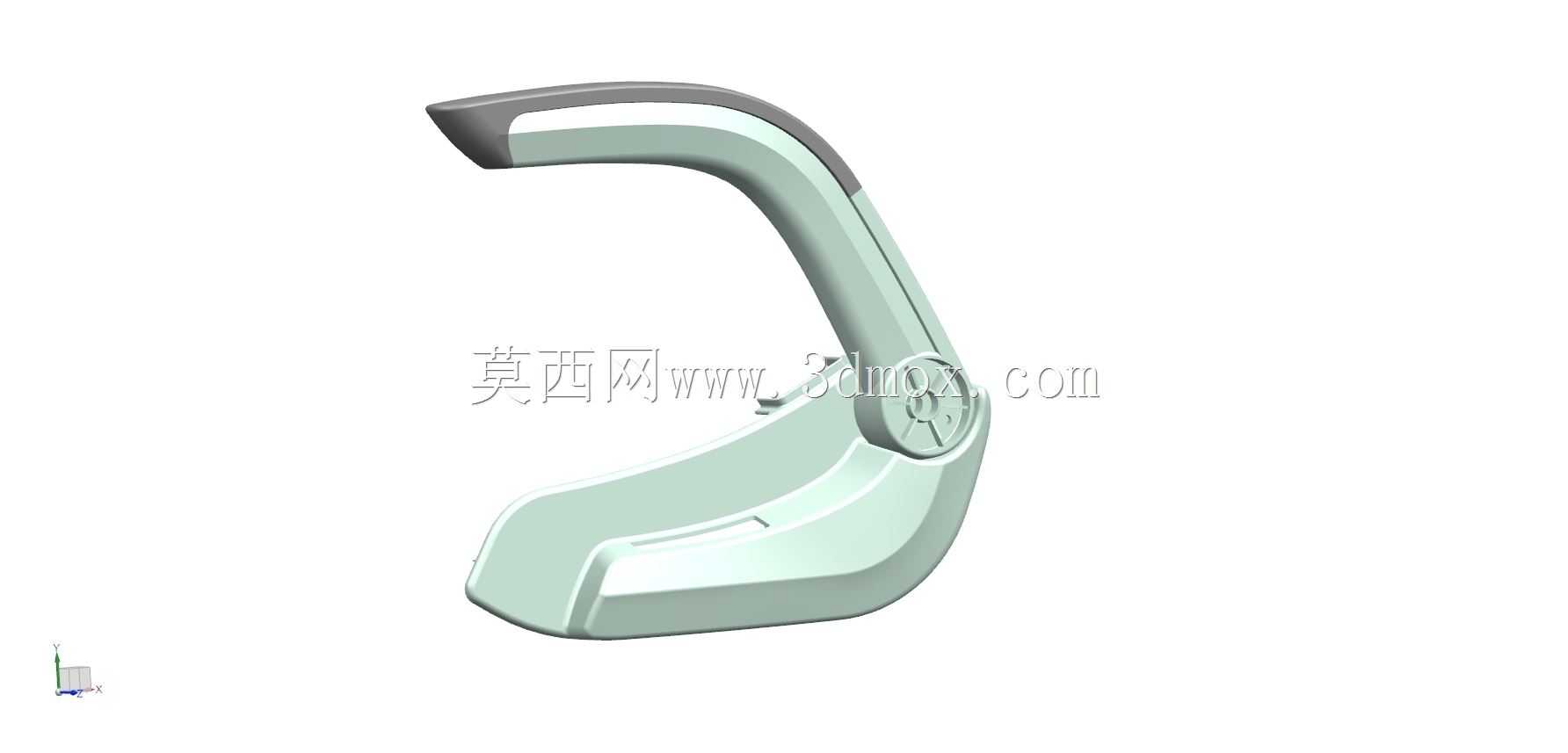

　　从结构设计逻辑来看，这款弯臂采用了一体化的弧形过渡构型，整体轮廓顺着线束的自然走线路径做平滑延伸，没有突兀的直角转折，能有效降低线束穿设过程中的外皮磨损风险。臂身主体做了等强度的变截面设计，靠近安装基座的位置截面厚度更大，能承受线束长期拉扯带来的静态载荷以及车辆行驶中的动态冲击载荷，往自由端延伸的位置截面逐步收窄，在保证结构刚性的前提下尽可能减少材料占用，降低部件自重。臂身末端做了收边的圆滑挡边结构，相当于给线束提供了侧向的限位，不需要额外增加扎带固定点就能避免线束从臂身上滑脱，同时挡边的边缘全部做了R角倒圆处理，哪怕后期维修拉扯线束，也不会刮伤线束的绝缘层。

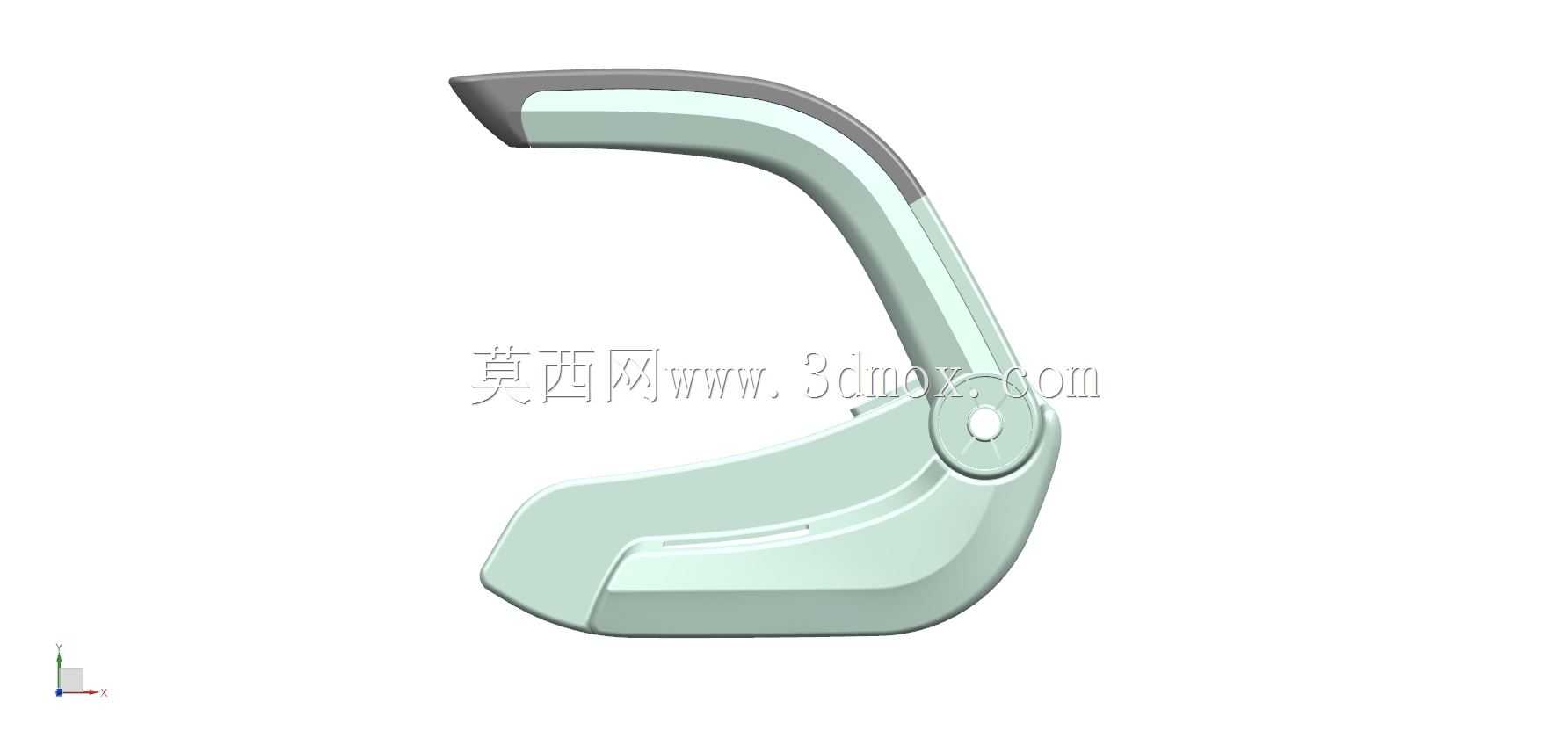

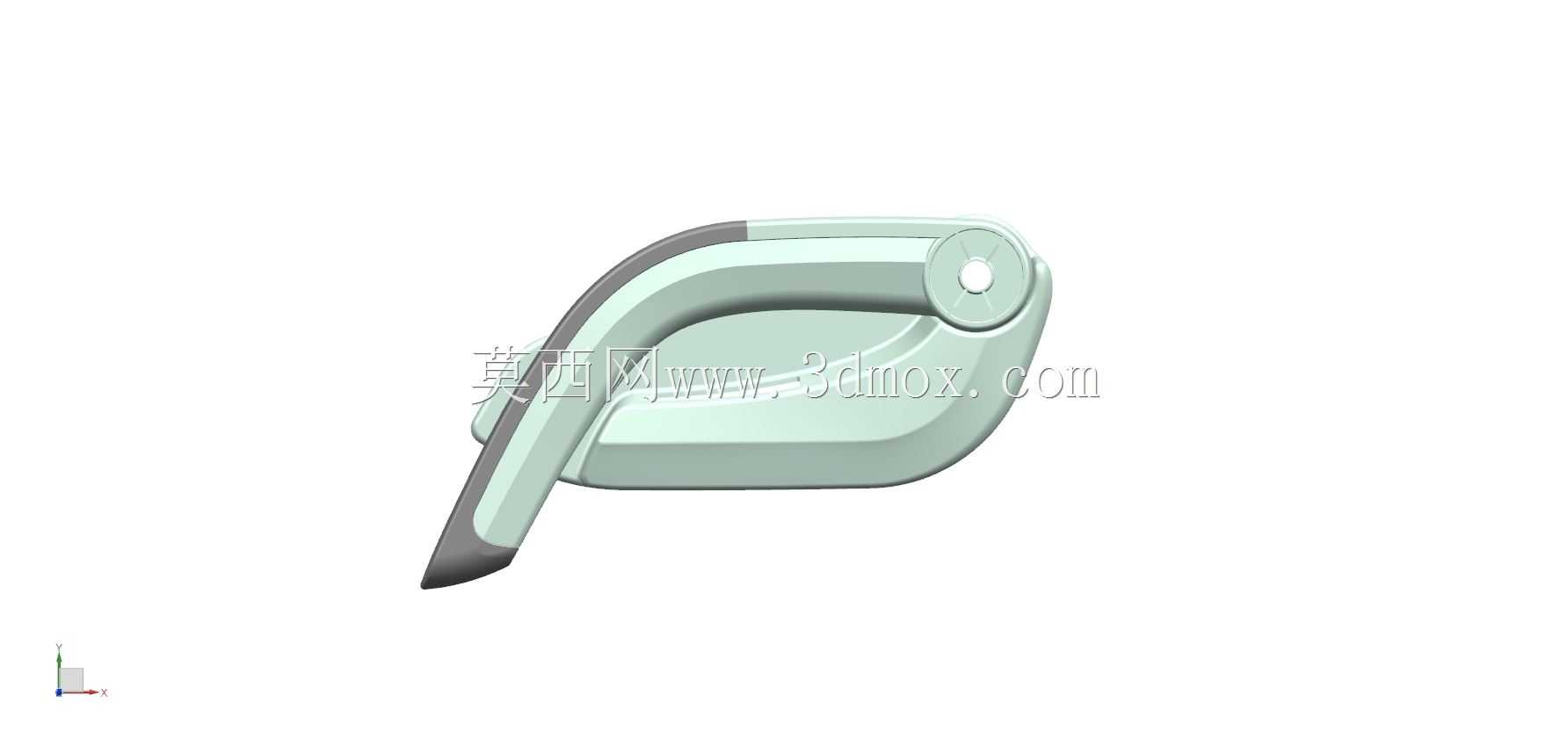

　　铰接位置的设计是这类部件的核心细节，这款弯臂的基座端设置了带阻尼的铰接转轴结构，安装完成后可以根据实际的走线角度在一定范围内调整臂身的朝向，适配不同车型、不同安装位置的走线需求，不需要针对每个车型单独开模制作不同角度的弯臂，能大幅降低零部件的通用化成本。转轴位置做了限位凸台，调整到极限角度时会被凸台卡止，不会出现过度转动导致臂身和周边部件碰撞的问题，同时转轴的阻尼力矩经过匹配，调整到目标角度后不会因为车辆振动出现自行偏转，能长期保持设定的导向姿态。

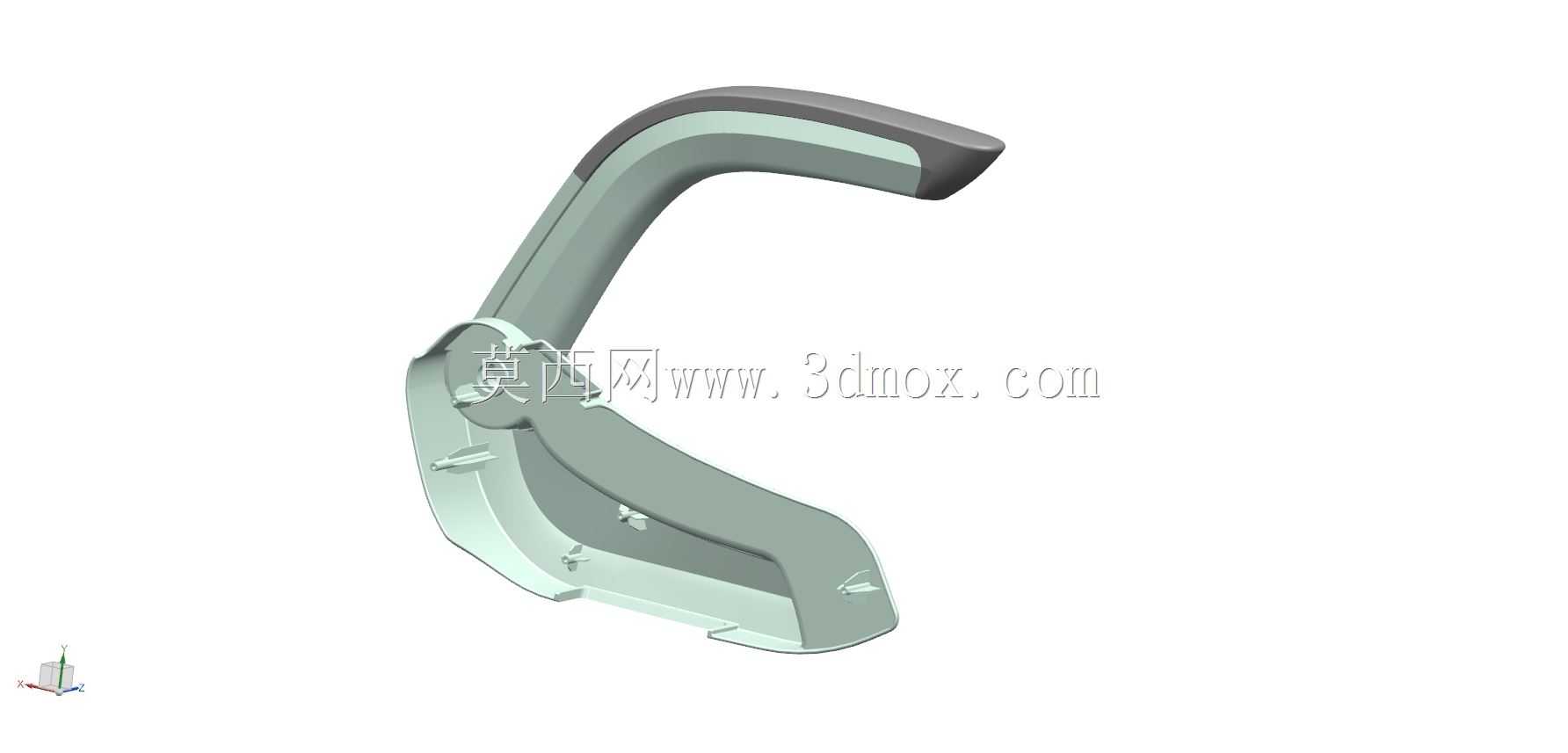

　　安装边界方面，这款弯臂的基座采用了扁平的安装面，预留了两个标准的螺栓安装孔，孔位间距符合车载零部件通用的安装孔距规范，可以直接固定在车身的预留安装凸台上，不需要额外设计转接支架。整体外轮廓的最大包络尺寸控制在紧凑范围内，安装时只需要预留出臂身转动的扇形空间即可，不会占用过多的座舱或底盘布置空间，哪怕是在走线空间极其紧张的A柱下方、仪表台内部这类区域，也能顺利完成安装。臂身的内侧走线槽宽度经过匹配，最多可以同时容纳十余根不同线径的信号线束与低压电源线束，槽内的空间留足了线束的活动余量，不会因为线束堆叠导致挤压受力，也给后期维修增加线束预留了足够的操作空间。

　　从实际使用的可靠性角度出发，这款弯臂的结构设计充分考虑了车载环境的复杂工况，整个部件没有薄壁的脆弱结构，哪怕是维修人员操作时不小心踩踏或者工具磕碰，也不容易出现断裂变形。表面的平滑构型没有积灰积水的死角，在底盘这类容易接触泥水、灰尘的位置使用时，不会因为杂物堆积导致线束被腐蚀，日常维护只需要简单擦拭就能清理干净。和传统的金属走线支架相比，这种一体化的弯臂结构不需要后续做表面喷塑、倒角处理，生产环节的工序更短，同时本身的绝缘属性也避免了金属支架长期磨损线束导致的搭铁短路风险，在低压线束布设场景下的适配性更强。

　　在三维建模过程中，这类弯臂结构的曲面过渡需要重点把控，整个弧形段的曲率要连续顺滑，不能出现曲率突变导致的应力集中问题，尤其是铰接位置和臂身的衔接处，要做足够的圆角过渡，保证部件在承受冲击载荷时应力能够均匀分散，不会在衔接位置出现断裂。安装孔的位置公差需要严格控制，保证和车身安装点的匹配精度，避免出现安装孔错位导致的装配应力，长期使用下出现部件开裂的问题。转轴位置的配合尺寸要兼顾转动灵活性和阻尼保持性，间隙过大容易出现松旷异响，间隙过小则会导致调整角度时操作阻力过大，影响装配效率。
