创意水滴造型特里普托装饰摆件结构设计

　　这款创意造型构件在做结构拆分时，最先要敲定的是外层环形包覆件的曲率边界，从预览的渲染效果能看到，外层蓝色环形件做了大弧面过渡，边缘做了圆角收边，避免安装和日常挪动时出现锐边磕碰的问题，这类构件常被用在文创展示、主题空间陈设场景里，承担视觉焦点的装饰作用，部分同类型结构也会被改装成小型展示台的承托构件，搭配内部的发光组件做氛围展示用。

　　做三维结构设计的时候，最先要处理的是中部棕色支撑件的受力路径，这个支撑件从环形件的内侧斜向延伸到底部的透明承托舱，倾斜角度经过反复调整，既要保证视觉上的悬浮感，也要保证整个构件放置在平面上时的重心落在底部透明舱的支撑范围内，不会出现侧翻的问题。支撑件和外层蓝色环形件的连接位置做了嵌入式的卡扣结构，不需要额外的紧固件就能完成装配，后期拆解维护也很方便，卡扣的配合公差控制在0.1mm范围内，既不会出现装配过紧难以拆装的问题，也不会因为间隙过大出现装配后松动晃动的情况。

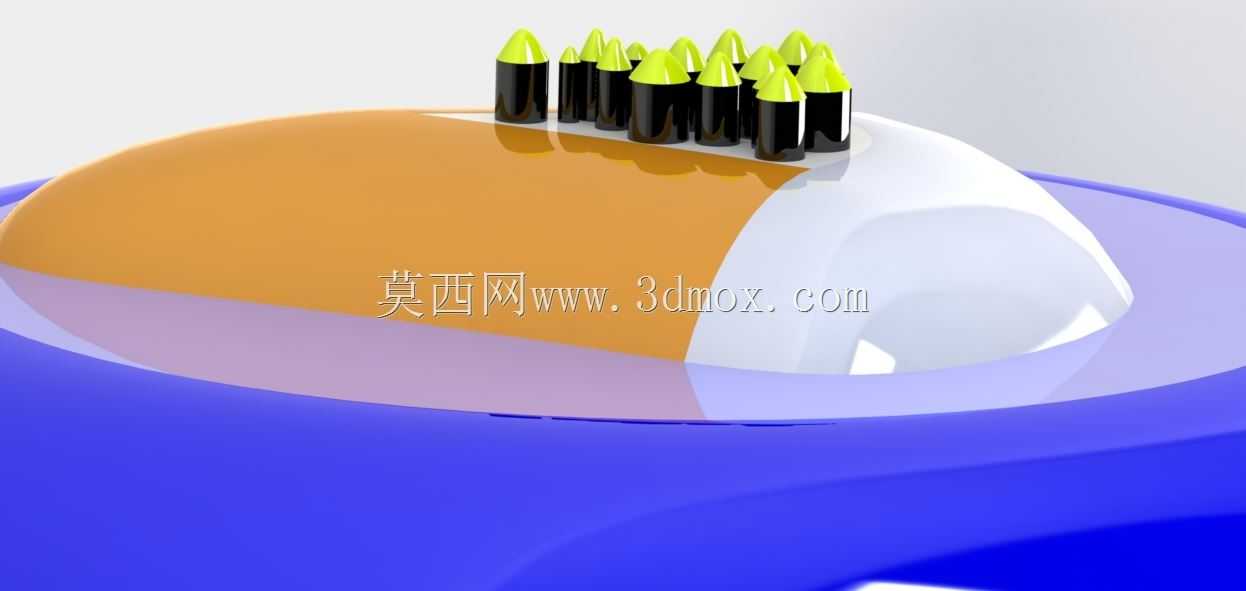

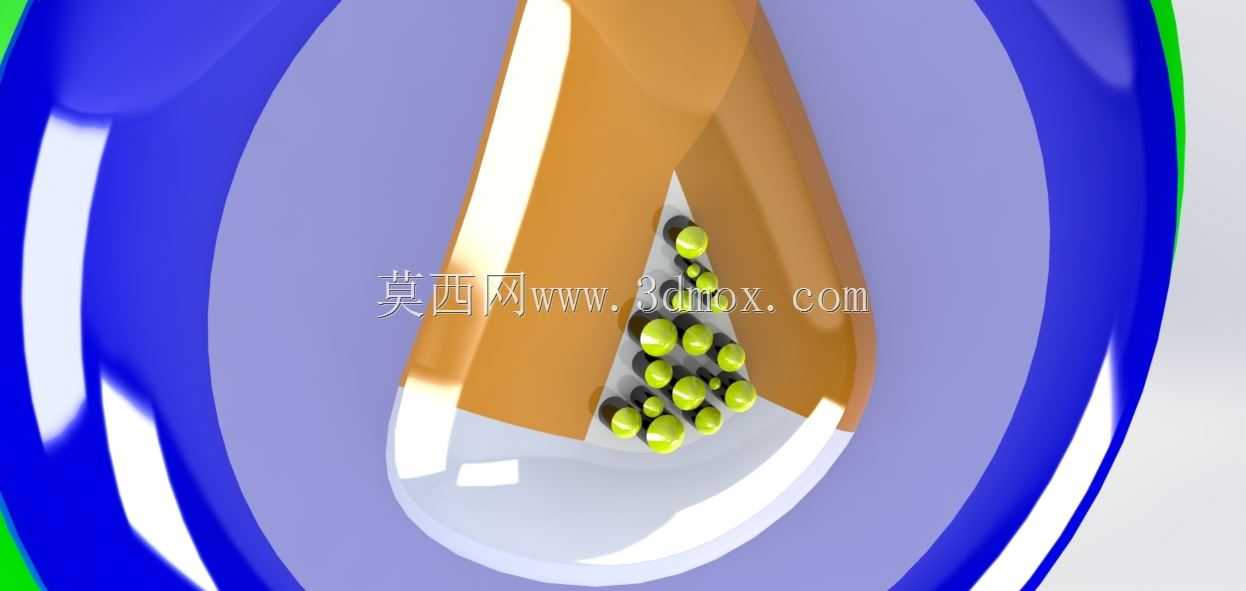

　　底部的透明承托舱采用了类水滴的弧面造型，整个舱体的壁厚做了均匀化处理，避免注塑成型的时候出现壁厚不均导致的缩痕、气泡问题，舱体内部预留了放置装饰颗粒的空腔，从渲染图能看到空腔内排布了多颗黄绿色的球形装饰件，这些球形件的直径统一，在空腔内可以做小范围的活动，挪动整个构件的时候会产生轻微的流动效果，增强整体的趣味性。透明舱和中部棕色支撑件的连接位置做了止口结构，配合环形的密封胶条可以避免内部的球形装饰件掉出，同时也能防止外界的灰尘进入空腔内部，减少后期清洁维护的工作量。

　　外层蓝色环形件的表面做了高光亮面处理，在建模的时候要注意曲面的连续性，保证G2以上的曲面顺滑度，这样后期做表面处理的时候不会出现曲面棱线错乱、反光不均的问题。环形件的内侧和支撑件连接的位置做了隐藏式的定位柱，装配的时候可以快速对准安装位置，降低装配的对位难度，定位柱的长度控制在5mm，直径3mm，足够承受日常挪动时产生的剪切力，不会出现定位柱断裂的问题。

　　整个构件的整体外轮廓直径控制在180mm左右，总高度220mm，底部透明舱的接地直径为120mm，放置在常规的桌面、展示台面上都不会占用过多的空间，安装边界只需要预留直径150mm的平整放置面即可，不需要额外的固定结构，依靠自身重量就能保持稳定。在做结构校验的时候，要重点校核支撑件的抗弯强度，整个构件的总重量控制在300g以内，采用常规的ABS和透明PC材质就能满足强度要求，不需要额外做加强筋结构，保证外观的简洁完整性。

　　设计过程中还要考虑不同材质的收缩率差异，蓝色环形件和棕色支撑件采用ABS材质，收缩率取0.5%，底部透明舱采用PC材质，收缩率取0.7%，在建模的时候提前预留好收缩余量，保证生产出来的零件装配公差符合设计要求。内部的球形装饰件采用轻质的PP材质，重量轻，在空腔内活动的时候不会产生过大的撞击噪音，同时PP材质的耐磨性好，长期滚动摩擦也不会出现表面掉漆、磨损的问题，能长期保持外观的整洁度。

　　这类创意造型构件除了作为装饰摆件使用之外，也可以根据实际使用需求调整内部空腔的结构，比如把球形装饰件换成发光灯组，就可以改造成小型的氛围台灯，把支撑件做成中空结构还可以预留走线的空间，不需要破坏外观的整体性就能完成电路的排布。在做三维建模的时候，所有的曲面都要做曲率检查，避免出现曲面褶皱、收敛点过多的问题，保证后续导出到加工环节的时候，模型的曲面质量能满足数控加工或者3D打印的要求，不会出现破面、无法加工的情况。
