医学花粉采集作业装置结构设计

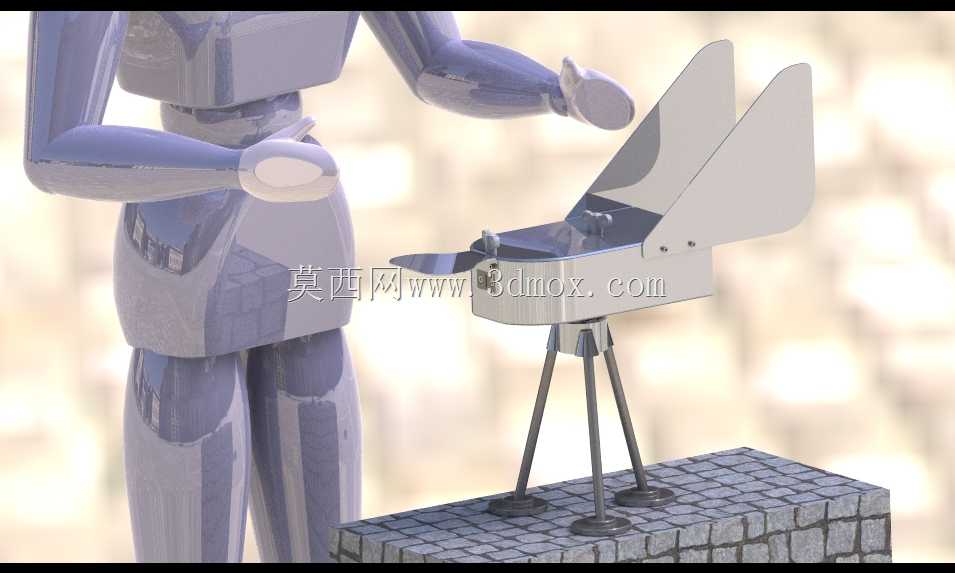

　　这套花粉采集装置主要面向医用致敏原检测、药用花粉原料提纯、植物育种花粉取样等场景设计，区别于农业领域的大田批量花粉收集设备，该装置更侧重采样过程的洁净度控制、样本完整性保留以及操作的便捷性，适配实验室、临床采样点、育种试验田等多种作业环境。从结构组成来看，整套装置分为采样执行头、支撑调节机构、固定基座三个核心部分，其中采样执行头采用双侧倾斜导板合围形成半开放采样腔，导板采用镜面抛光的食品级不锈钢材质，既可以避免花粉粘附在壁面造成样本损耗，也能通过光滑表面引导脱落的花粉向中部收集槽汇聚，收集槽底部设置有可拆卸的样本收纳仓，仓体与执行头采用快拆卡扣连接，采样完成后可直接取下收纳仓转移样本，无需额外清理接触面，

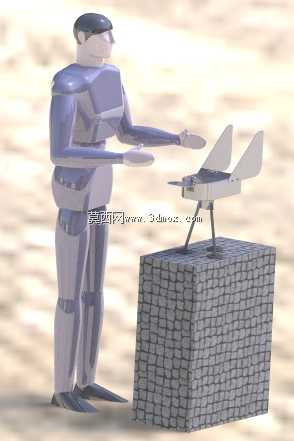

　　降低不同批次样本交叉污染的概率。支撑调节部分采用三脚式伸缩支架结构，三根支腿采用等边角钢材质加工，单根支腿设置两级伸缩锁止结构，可根据采样作业的高度需求在40厘米到80厘米区间内连续调节，支腿底部设置圆形橡胶防滑脚垫，脚垫直径6厘米，可在砖石台面、试验台、平整土地等不同接触面稳定固定，避免作业过程中装置倾斜导致样本洒落。执行头与支架顶部的连接位置设置有万向调节关节，可实现水平360度旋转、俯仰正负45度角度调整，能够针对不同高度、不同朝向的植物花簇调整采样口位置，无需反复挪动支架整体位置，提升采样作业的效率。设计过程中重点考虑了采样操作的人机工程需求，执行头的操作把手设置在采样腔侧方，把手表面包覆防滑硅胶套，

　　操作人员可单手握持调整执行头角度，另一只手完成花穗抖落、样本刮取等操作，整套装置空载重量控制在3.2千克，单人即可完成搬运、架设、采样全流程作业，无需额外辅助人员配合。外形尺寸方面，执行头整体长度为32厘米，宽度18厘米，导板倾斜角度设置为62度，该角度经过多轮采样测试验证，既可以保证花粉在重力作用下顺利滑入收集槽，也能避免导板开口过大导致外界杂质落入采样腔，收集槽的有效容积为120毫升，可满足单次连续采样10到15个花穗的存储需求，无需中途频繁倾倒样本。安装边界上，三脚支架展开后支腿最大跨距为45厘米，最小跨距为28厘米，可根据放置台面的可用空间调整支腿展开角度，在狭窄的试验台面上作业时可缩小跨距提升稳定性，在户外不平整地面作业时可扩大跨距降低重心。整套装置的所有外露结构件均采用圆角过渡处理，没有尖锐棱角，避免采样作业过程中划伤操作人员或者碰损植物花穗，所有连接位置的紧固件均采用内六角沉头螺丝，螺丝端面与结构件表面齐平，不会出现凸起结构勾挂衣物或者残留花粉的问题。针对医用采样的洁净需求，整套装置除了硅胶防滑件之外，所有金属结构件均可耐受121摄氏度高温高压消毒，可在不同采样批次之间进行彻底灭菌处理，避免样本之间的微生物交叉污染，适配临床过敏原检测采样的无菌操作要求。采样腔的双侧导板采用可拆卸式设计，通过侧面的手拧螺丝即可完成导板的拆装，针对不同粒径的花粉采样需求，可更换不同间隙的导板组件，

　　比如采集粒径较小的草本植物花粉时可更换小间隙导板，减少外界飞絮、粉尘等杂质进入收集槽，采集粒径较大的木本植物花粉时可更换大间隙导板，提升花粉进入收集槽的效率。支架的伸缩锁止结构采用弹性销定位方式，调节时只需按下支腿上的弹性销即可拉伸或者收缩支腿长度，调整到目标位置后弹性销自动卡入对应定位孔完成锁止，无需额外工具即可完成高度调节，操作门槛较低，即使没有经过专业设备培训的采样人员也能快速上手使用。固定基座部分可根据使用场景选择不同的固定方式，常规台面作业时直接依靠三脚支架的防滑脚垫即可稳定放置，如果需要在户外有风的环境下作业，可在支腿底部的预留孔位加装固定地钉，将支腿锚定在地面上，提升装置的抗风稳定性，避免阵风将装置吹倒造成样本损失。
