精密手动平口虎钳三维结构设计

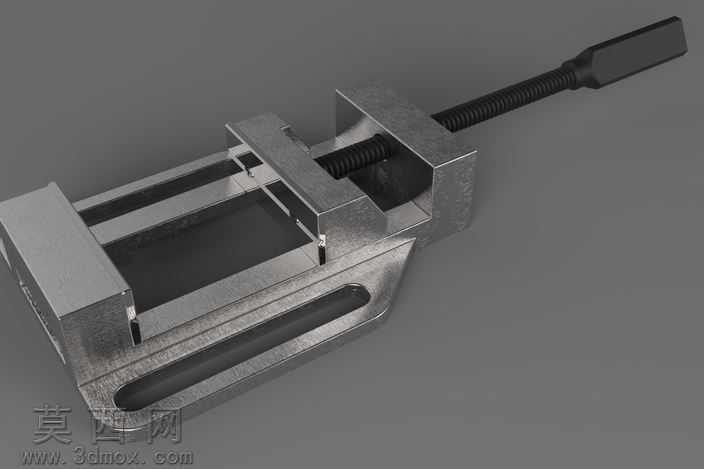

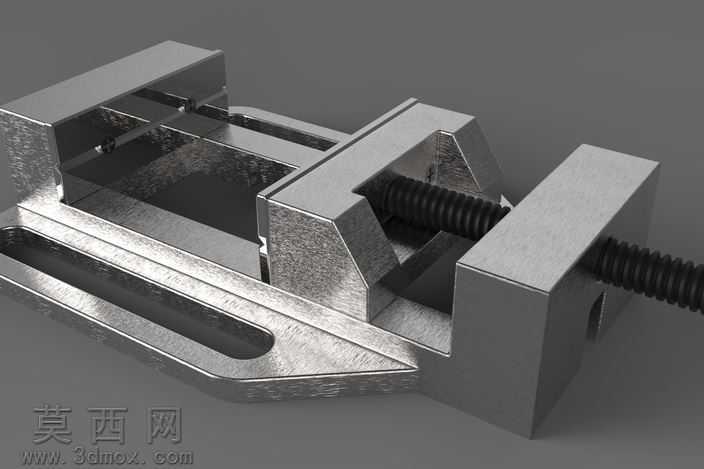

本作品为手动精密平口虎钳的三维参数化设计模型，整体采用Pro/Engineer Wildfire平台完成全参数化建模与装配约束搭建，建模过程严格遵循机械加工工装夹具的实际生产尺寸规范，还原了虎钳从固定钳身、活动钳身到传动丝杆、压紧块的全部核心结构。建模阶段首先对固定钳身进行基体特征创建，通过拉伸、切除命令完成钳身底座的长条形安装槽、导轨滑槽以及固定钳口的基准面构建，所有安装孔位、槽体的尺寸公差均按照实际机用虎钳的装配要求预留合理间隙，保证后续活动部件的运动仿真无干涉。活动钳身部分采用与固定钳身导轨匹配的滑槽结构建模，通过配合约束实现沿钳身长度方向的直线滑动，钳口部位单独拆分出可更换的钳口板特征，预留了沉头螺丝安装孔位，还原了实际产品中钳口磨损后可快速更换的结构设计。传动结构采用梯形丝杆建模，丝杆头部设计有方形施力端头，匹配扳手拧动的受力结构，丝杆与活动钳身内部的螺母块形成螺旋传动副，建模时精准还原了梯形螺纹的牙型参数，保证螺旋传动的运动逻辑与实际产品完全一致。材质渲染阶段，整体虎钳主体赋予磨砂金属钢材材质，调整金属粗糙度参数模拟铸铁钳身的哑光磨砂质感，丝杆部分赋予抛光钢材材质，通过高光反射效果区分传动件与基体件的材质差异，渲染时采用侧上方45度柔光打光，清晰呈现钳身的滑槽结构、丝杆的螺纹细节以及整体装配的层次关系，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。设计思路上围绕手动夹紧的使用场景，优化了钳身底座的安装槽长度，保证虎钳可适配不同工作台的螺栓固定间距，活动钳身的行程范围满足常规小型工件的夹紧需求，整体结构无冗余特征，所有部件均可实现独立拆分，能够直接用于生成工程图纸指导生产加工，也可作为工装夹具教学演示的三维素材，直观展示螺旋传动夹紧机构的工作原理与装配关系。
