管柱对夹式快装抱箍连接组件结构设计

　　这套管柱连接结构的设计初衷，是解决现场管路、立柱类构件快速对接与后期拆装维护的痛点，在工业生产线的流体管路排布、设备框架立柱拼接、工装夹具的杆类构件固定场景中都有很高的适配性。不同于传统焊接或者螺纹旋接的连接方式，这套对夹式抱箍不需要在被连接件上加工外螺纹或者焊接法兰盘，只需要保证两根对接管柱的端面平整、外径尺寸匹配，就可以完成对接固定，大幅降低了现场施工的加工要求，尤其适合后期改造、临时管线搭建这类无法提前做预装加工的作业场景。从结构细节来看，整套组件采用上下两片对称的弧形夹片作为主体受力结构，夹片内侧贴合管柱外壁的弧度经过精密拟合，装配后可以实现整圈贴合受力，避免局部应力集中导致的管柱变形或者连接松动。

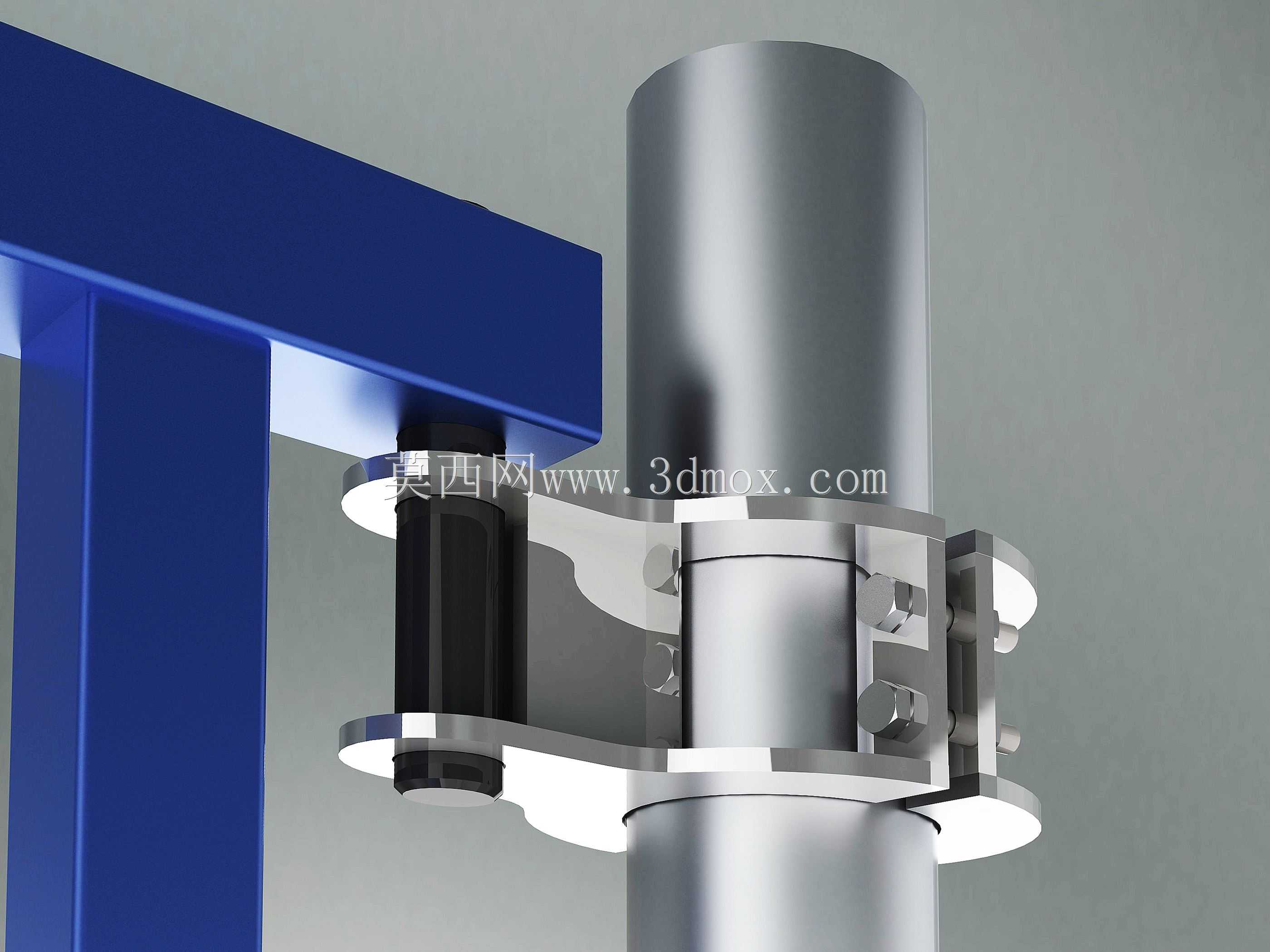

　　夹片两端延伸出带螺栓过孔的连接耳，通过两颗对称布置的外六角螺栓实现锁紧，螺栓预紧时，两片夹片同步向中心收拢，对对接的两根管柱外壁施加均匀的径向抱紧力，同时夹片内侧预留的环形凸台可以卡入两根管柱对接处的预留槽位，既可以限制两根管柱的轴向窜动，也能保证对接处的同轴度，避免管路输送流体时出现错位渗漏的问题。在安装边界的设计上，这套抱箍的径向突出尺寸做了严格控制，夹片外侧到管柱中心的距离仅为管柱外径的1.4倍，在排布密集的管路组或者空间紧凑的设备框架内部安装时，不会和相邻构件发生干涉，连接耳处的螺栓操作空间预留了标准套筒的作业间隙，现场安装时不需要使用特殊工具，普通的开口扳手或者套筒扳手就可以完成锁紧作业，单人即可完成全部安装流程，

　　作业效率相比法兰连接提升60%以上。设计过程中针对受力场景做了针对性优化，夹片的厚度根据常用管柱的承压等级做了匹配，当应用在低压流体输送管路中时，抱紧力可以承受1.2MPa的内部流体压力，不会出现脱开或者渗漏；如果用在设备框架的立柱对接场景，连接结构的抗剪切能力可以满足常规中小型设备的框架承重要求，不需要额外增加定位销。夹片与管柱接触的表面做了细微的滚花处理，在螺栓锁紧后可以增加接触面的摩擦力，进一步提升轴向抗滑移能力，即使设备运行过程中存在持续振动，也不会出现抱箍移位、连接松动的问题。配套的锁紧螺栓采用标准粗牙螺纹，容错率高，现场如果出现螺栓丢失的情况，可以直接用同规格的标准五金件替换，不需要定制特殊配件，

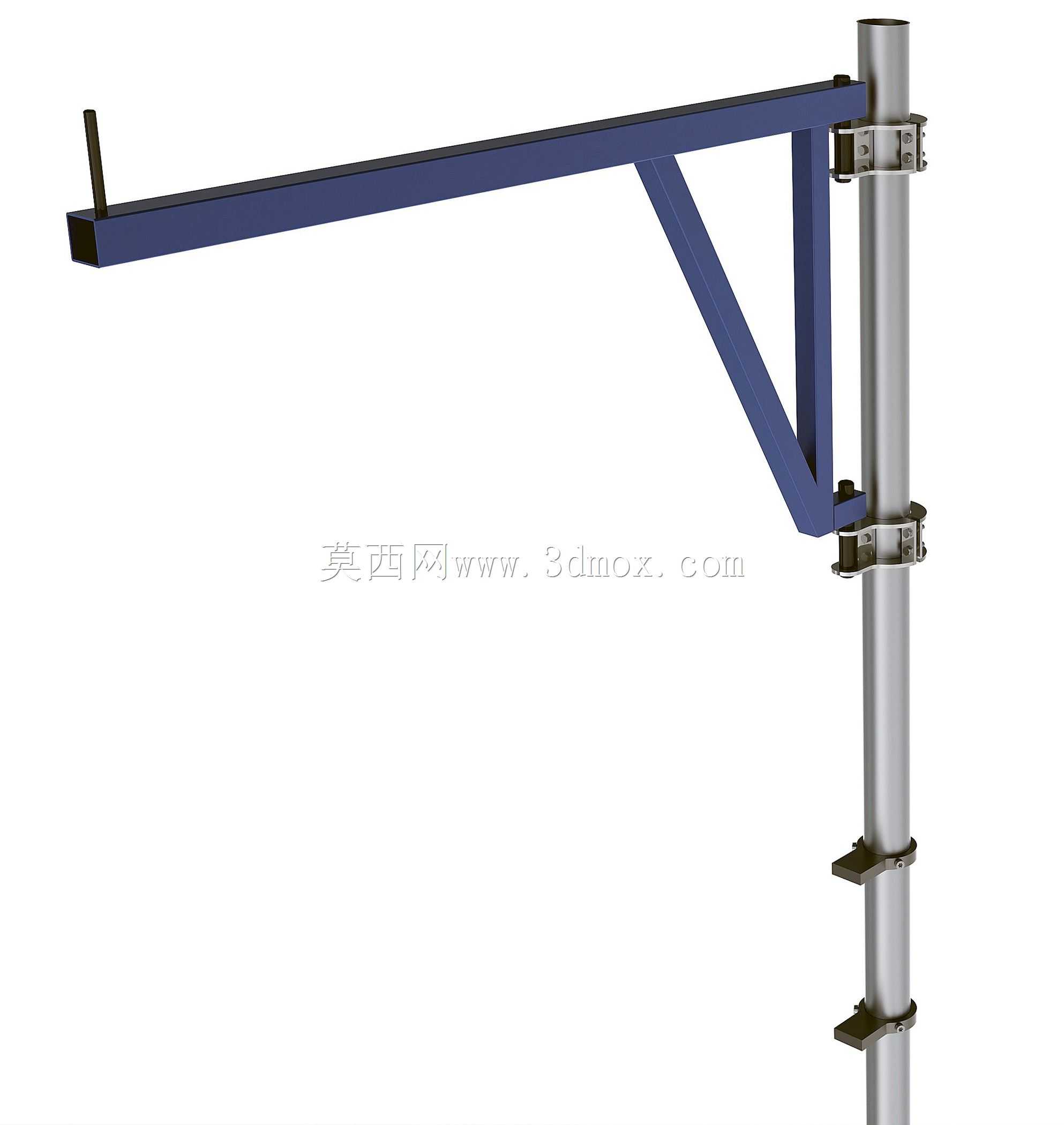

　　降低了后期运维的配件成本。另外这套结构在设计时预留了拓展安装位，夹片外侧的平面可以直接安装传感器支架、管线卡扣、标识牌等附属配件，不需要在管柱上额外打孔焊接，避免破坏管柱本身的结构强度，尤其适合薄壁管材的连接场景，不会因为焊接或者打孔导致管材变形、强度下降。从实际使用的反馈来看，这种快装抱箍结构在食品加工生产线的物料输送管路、自动化设备的铝型材框架拼接、户外临时管线搭建等场景中都有非常好的表现，拆装重复利用率可以达到95%以上，不像传统的焊接连接属于一次性结构，后期改造时只能切割破坏，这套抱箍松开螺栓就可以完成拆卸，构件可以重复使用，大幅降低了改造成本。设计时也考虑了不同材质管柱的适配性，不管是金属材质的不锈钢管、碳钢管，还是硬质PVC、PPR这类非金属管材，只要外径尺寸在适配范围内，都可以通过调整螺栓的预紧力矩来获得合适的抱紧力，不会出现夹坏非金属管材或者抱紧力不足的问题。夹片的边角位置全部做了圆角倒钝处理，安装作业时不会划伤操作人员，也不会刮蹭相邻的管线或者线缆，符合工业设备的安全设计规范。
