镂空节点式球形网架结构三维设计

　　这类镂空节点式球形结构，最早的工程化应用可追溯到大跨度空间场馆的屋面承重体系，后续逐步延伸到装饰工程、实验装置载体、特种过滤组件骨架等多个场景。做这类结构的三维设计时，首先要明确实际使用场景的受力边界：如果是作为场馆屋面的承重单元，需要匹配屋面恒载、活载、风载、雪载甚至地震作用的组合受力要求，每根杆件的截面、节点的连接强度都要经过力学验算；如果是作为装饰性的艺术装置，则要在保证结构自重可控的前提下，优化杆件排布的视觉通透感，兼顾安装环节的拼接便利性。

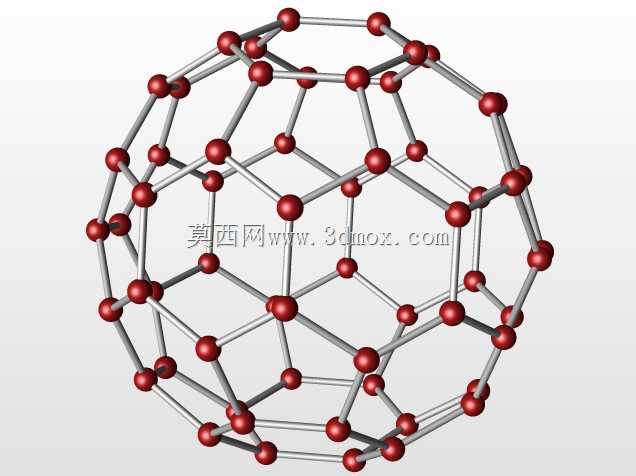

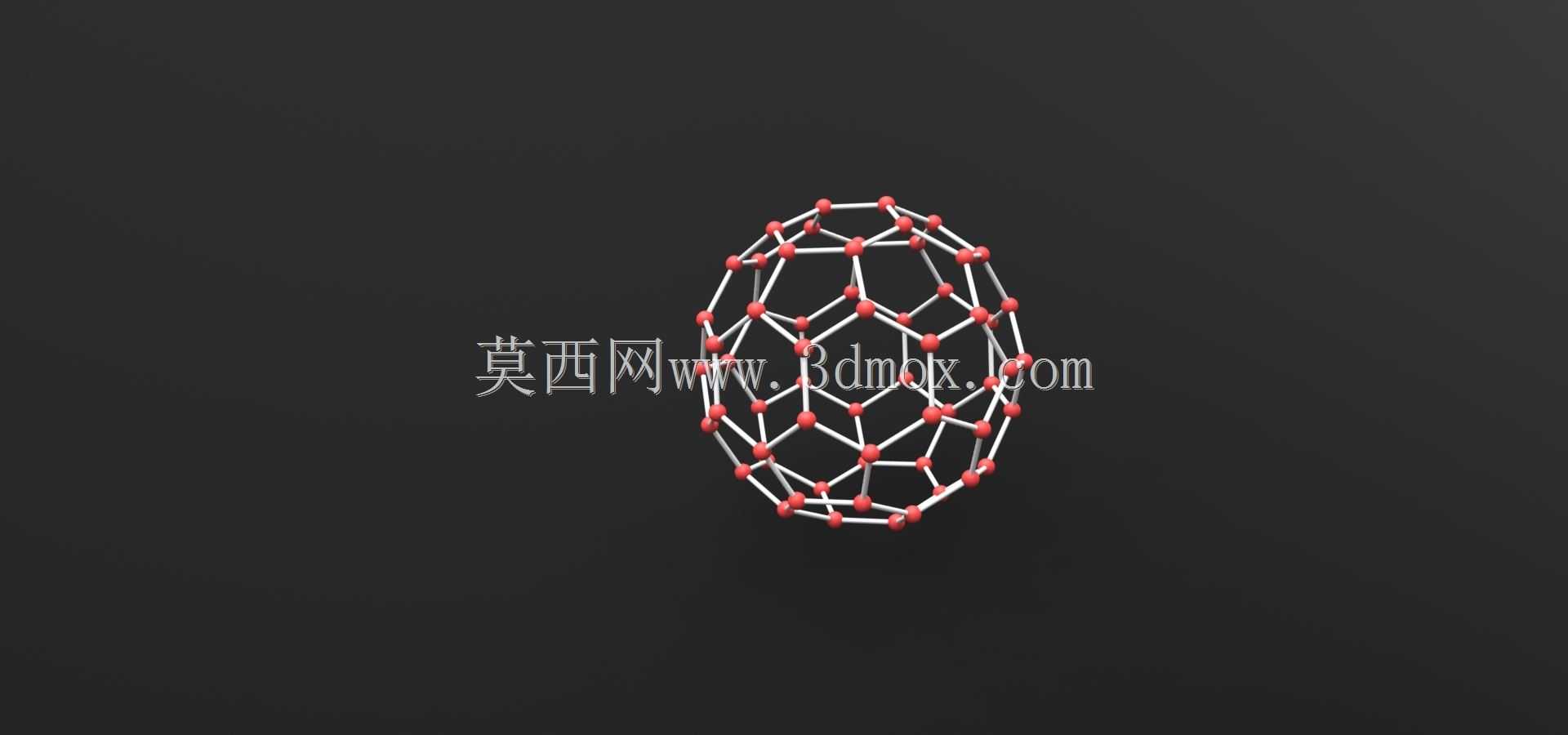

　　从结构本身的设计逻辑来看，这类球形网架采用的是空间桁架的受力原理，将传统实体球的连续受力转化为离散杆件的轴力传递，相比同直径的实体球形结构，自重可降低七成以上，同时保留足够的结构刚度。设计过程中首先要确定球面的分网方式，常见的是基于正多面体的球面三角剖分，通过迭代细分将正多面体的面拆分后投影到球面，保证所有杆件的长度偏差控制在工程允许范围内，避免出现过长或过短的异形杆件，给后续加工、安装带来额外成本。节点位置的红色标识部分，对应实际工程中的球铰节点，这类节点需要同时连接多根交汇杆件，设计时要保证所有杆件的轴线交汇于节点球心，避免产生附加弯矩，影响整体结构的受力稳定性。

　　在实际工程应用中，这类结构的安装边界需要提前在三维模型中预留匹配接口：如果是作为大跨度穹顶的组成单元，模型边缘需要预留与相邻网架单元的对接法兰或螺栓孔位，孔位的位置度公差要控制在毫米级，保证现场拼接时无需额外扩孔调整；如果是作为实验装置的承载骨架，比如催化剂载体框架、微生物附着填料架，则要根据内部填充材料的尺寸，调整网架的网格大小，保证填充材料不会从网格间隙脱落，同时流体可以顺利穿过镂空结构，降低运行过程中的流阻。

　　设计这类结构时还要考虑加工工艺的可行性，每根杆件的两端都要做相贯线切割处理，保证杆件端面与节点球的表面完全贴合，焊接或螺栓连接时才能保证连接强度。如果采用螺栓球节点，还要在三维模型中提前预留螺栓的拧入空间，避免相邻杆件干涉，导致现场无法完成装配。对于有外观要求的装饰类应用，还要在模型中调整杆件的直径比例，避免杆件过粗遮挡视线，或是过细导致结构刚度不足，运输安装过程中出现变形。

　　从结构受力的角度看，这类球形网架的荷载传递路径非常清晰，外部荷载作用在节点位置后，通过杆件的轴向拉力或压力传递到整个结构，最终传导到下部的支撑结构上。相比平面桁架结构，这类空间球形结构的各向刚度更均匀，不会出现某个方向刚度偏弱的问题，在承受不均匀荷载时也能通过自身的空间受力特性重新分配内力，避免局部杆件过载失效。在三维建模过程中，需要对每根杆件的长度、截面参数做参数化关联，当需要调整球体直径、网格密度时，只需要修改对应参数即可自动生成新的结构，大幅提升设计迭代效率，同时避免手动调整时出现的杆件错位、节点不重合等问题。

　　针对不同的使用场景，这类结构的材料选型也会有明显差异：承重类工程应用一般选用碳素结构钢或低合金高强度钢，保证足够的强度和韧性；装饰类应用可选用铝合金或不锈钢材质，降低自重同时提升表面质感；腐蚀环境下使用的特种结构，则要在模型中预留防腐涂层的厚度空间，或是直接选用工程塑料、玻璃钢等非金属材料，匹配使用环境的耐候要求。建模过程中还要考虑运输环节的尺寸限制，大直径的球形网架需要拆分为多个分片单元，每个分片的尺寸要符合公路运输的限界要求，分片之间的连接位置要设置定位止口，保证现场拼装时能够快速对位，减少高空作业的调整时间。
