金属可调节腕表表带扣具结构设计

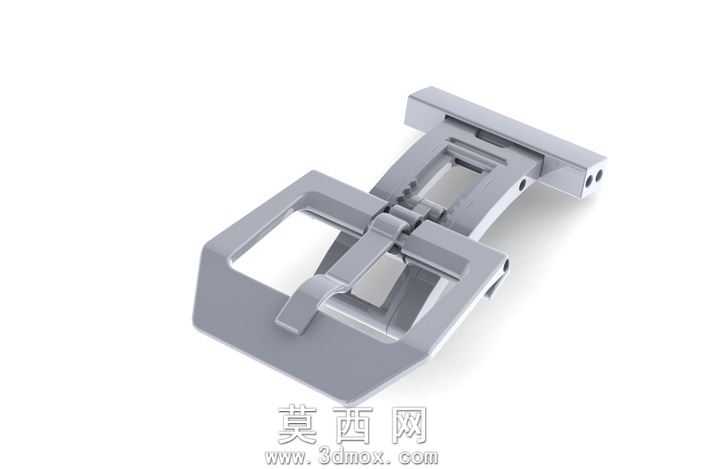

本作品为金属可调节腕表表扣的三维参数化建模成果，建模过程全程遵循机械加工的工艺合理性要求，先以基准平面定位表扣的整体安装基准，拆分出扣面主体、铰接转轴、调节锁舌、连接基座四大核心组成模块。建模阶段优先采用草图驱动的特征建模逻辑，对扣面的异形外轮廓先绘制闭合样条曲线，通过拉伸凸台生成基础实体，再对扣面的镂空减重区域做拉伸切除处理，所有棱边均按照金属冲压、铣削加工的工艺要求添加0.2-0.5mm的圆角过渡，避免锐边应力集中的同时还原真实五金件的触感细节。铰接结构部分采用同轴心配合的装配逻辑，预留0.02mm的转轴装配间隙，模拟真实金属件转动时的旷量，确保锁舌开合动作的流畅性，调节卡位部分设计多档等距卡槽结构，每档卡槽的深度与锁舌凸起尺寸做过盈配合校验，保证佩戴时锁止可靠不会松脱。材质渲染阶段采用哑光316L不锈钢材质球，调整金属粗糙度参数至0.3，添加细微的磨砂纹理贴图模拟精钢表扣的拉丝表面效果，对铰接缝隙处添加微弱的环境闭塞阴影，增强结构的层次感与真实感。设计思路上充分考虑腕表佩戴的使用场景，整体结构做扁平化处理，扣合后整体厚度控制在3mm以内避免硌手，锁舌按压区域做内凹弧度处理贴合指腹按压的触感，连接端设计双孔位表带安装槽，适配不同厚度的皮质、金属表带，整体结构无多余冗余特征，所有壁厚均匀控制在1.2-1.8mm区间，既保证结构强度满足日常佩戴的拉扯受力要求，又尽可能控制整体重量提升佩戴舒适度，建模过程中对所有活动部件做运动仿真校验，确认开合、锁止、档位调节全行程无结构干涉，可直接用于后续的开模生产或3D打印手板验证。
