自动化产线托盘定位规整工装机构

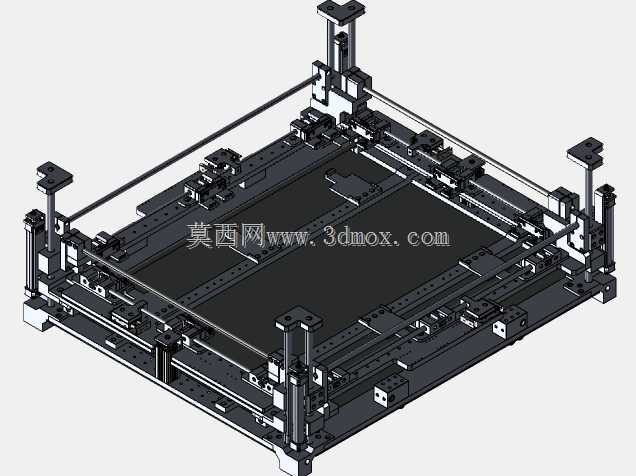

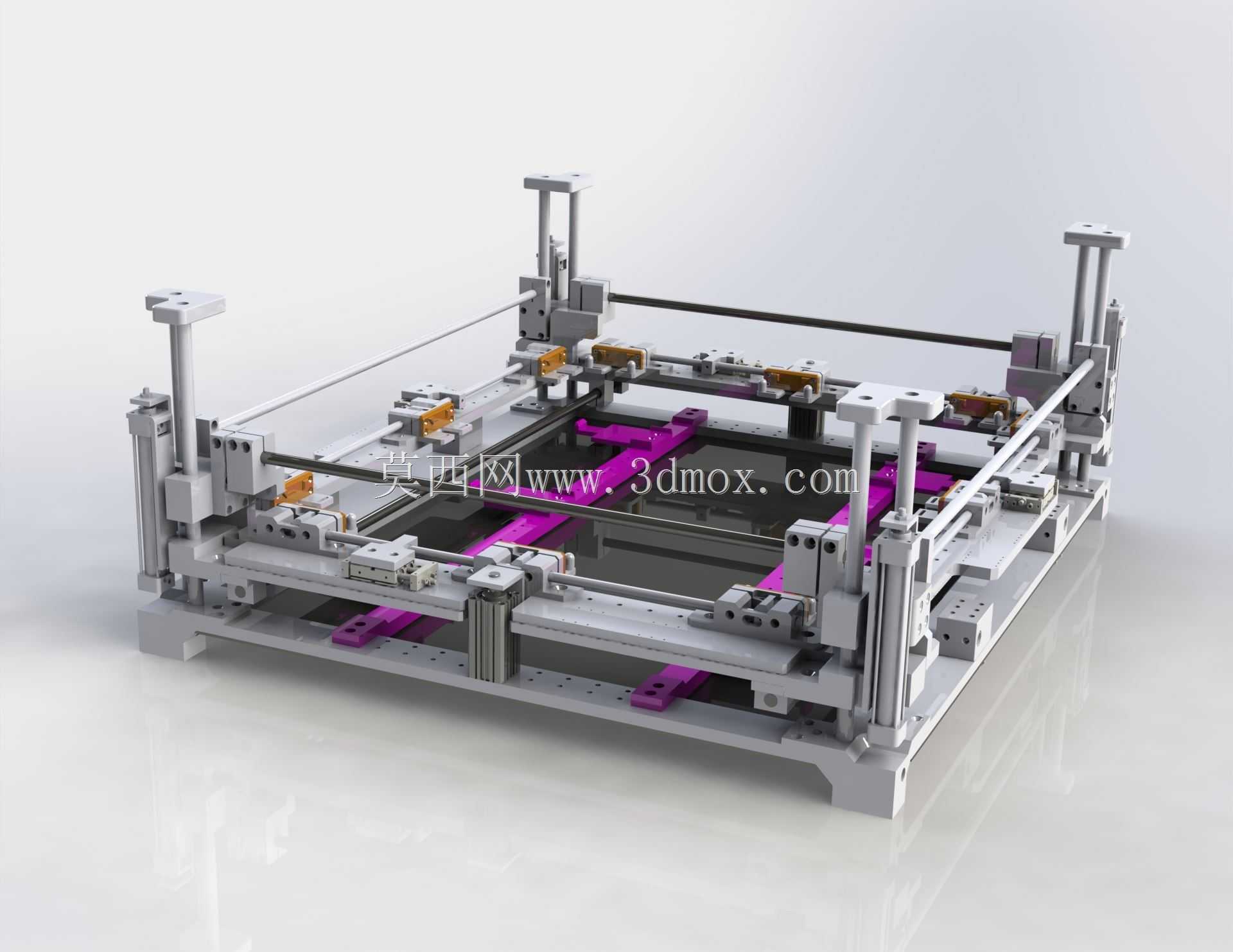

该机构主要应用于自动化生产流水线的托盘流转工位，适配电子装配、汽车零部件加工、仓储分拣等场景下的托盘规整作业，解决托盘在输送过程中因惯性、摩擦不均产生的偏移、歪斜问题，保障后续机械手取料、视觉检测、工位加工等工序的定位精度，避免因托盘位置偏差导致的取料失败、加工撞机、检测误判等生产异常。设备整体采用框架式铝型材搭建主体结构，搭配多组线性导轨与气动执行元件实现规整动作，四周分布的可调节定位挡块可根据托盘实际尺寸调整行程范围，适配不同规格的标准工业托盘使用。设计过程中优先考虑动作的同步性与定位精度，四侧的规整推块采用同步联动结构，保证规整过程中托盘受力均匀，不会出现单侧推挤导致的二次偏移，推块端部加装柔性缓冲垫，避免刚性接触刮损托盘边缘或托盘上承载的工件。设备底部预留标准输送线安装接口，可直接对接现有皮带输送线、滚筒输送线的工位段，无需对原有产线进行大规模改造，安装时仅需将机构框架固定在输送线两侧的支架上，调整规整推块的初始位置与行程限位即可投入使用。整体外形采用方正的矩形框架结构，横向与纵向尺寸覆盖常规工业托盘的最大外接边界，安装时需预留两侧气缸动作的伸缩空间，上方无突出遮挡结构，不会干涉桁架机械手、六轴机器人的下行取料路径，框架底部预留足够的输送通道高度，可兼容不同高度的托盘与载具通行。机构的规整动作由气动系统驱动，动作响应速度快，规整节拍可匹配高速产线的流转需求，所有运动部件均采用外露易维护的安装方式，日常点检时可直接观察导轨、气缸的运行状态，易损件更换无需拆解整体框架，大幅降低产线运维的时间成本。在功能实现上，该机构可完成托盘的X向、Y向双向定位规整，将托盘的位置偏差控制在±0.1mm范围内，满足高精度自动化工序的定位要求，同时可根据产线实际需求加装位置检测传感器，实现规整动作的自动触发与到位确认，无需人工干预即可完成全流程的托盘位置校正，适配无人化自动化产线的运行需求。
