铸铁件加工用三轴光学刻度高速主轴数控设备

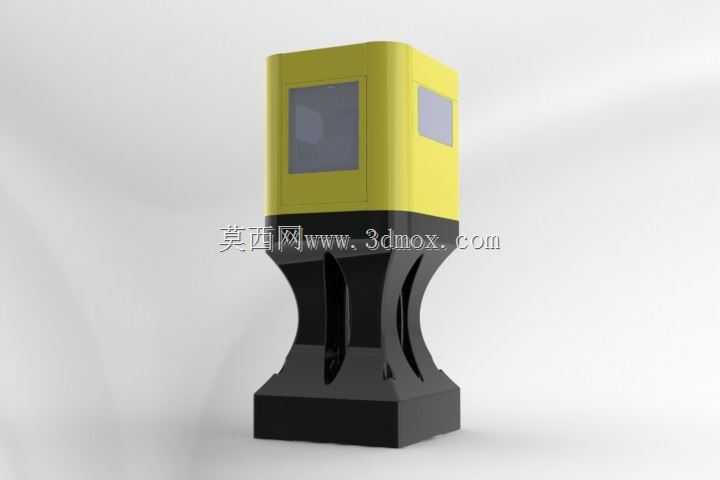

　　在中小批量铸铁零部件精密加工场景中，这类搭载三轴光学刻度系统的高速主轴数控单元，主要适配CNCCast类铸铁材质工件的非量产精密加工需求，区别于规模化生产线的专机设备，它更适配模具修配、非标零件试制、小批量高精度铸铁件的铣削、刻线、精修工序，常见于工装夹具加工车间、非标设备制造厂的样件工段，以及机床维修改造的现场加工环节。从结构设计逻辑来看，设备采用上下分段式的立柱布局，下部支撑段做了内凹收腰的异形结构设计，并非单纯的造型考量，该结构在保证支撑刚性的前提下，有效缩减了设备整体占地面积，同时收腰位置预留的镂空槽可作为走线、排屑的辅助通道，避免加工过程中铁屑堆积在立柱根部影响设备水平精度。上部操作舱采用三面围合的半封闭结构，

　　正面与侧面预留的观察窗采用嵌入式安装设计，窗体与舱壁齐平，无突出的安装压边，可减少加工过程中切削液、铸铁粉尘在接缝位置的堆积，日常清理维护时仅需擦拭平面即可，无需清理缝隙积垢。设备的核心功能依托三轴光学刻度系统实现，该系统替代了传统的机械刻度盘与编码器组合的位置反馈方案，光学刻度的读取精度不受机械传动间隙影响，在高速主轴运转至额定转速时，轴向与径向的位置反馈延迟控制在微米级，可满足铸铁件表面高精度刻度加工、精密型面铣削的位置精度要求，尤其适合铸铁材质上的基准线刻制、精密定位槽加工这类对位置度要求严苛的工序。从安装边界来看，设备底部采用方形安装基座，基座平面预留了标准的T型槽安装位，可直接固定在标准铸铁工作台上，

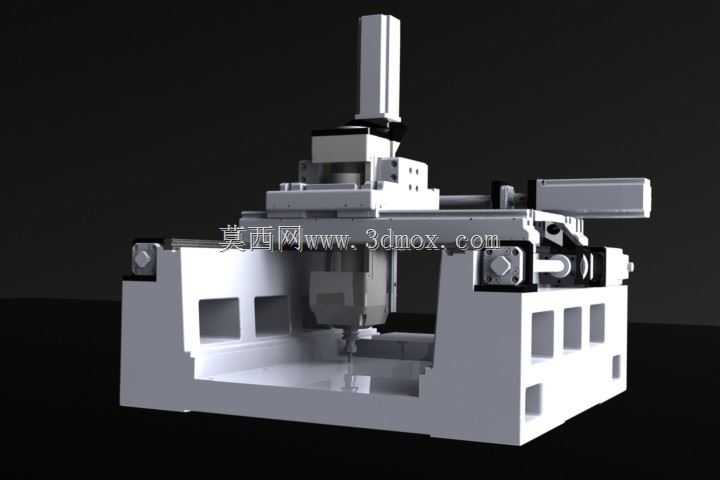

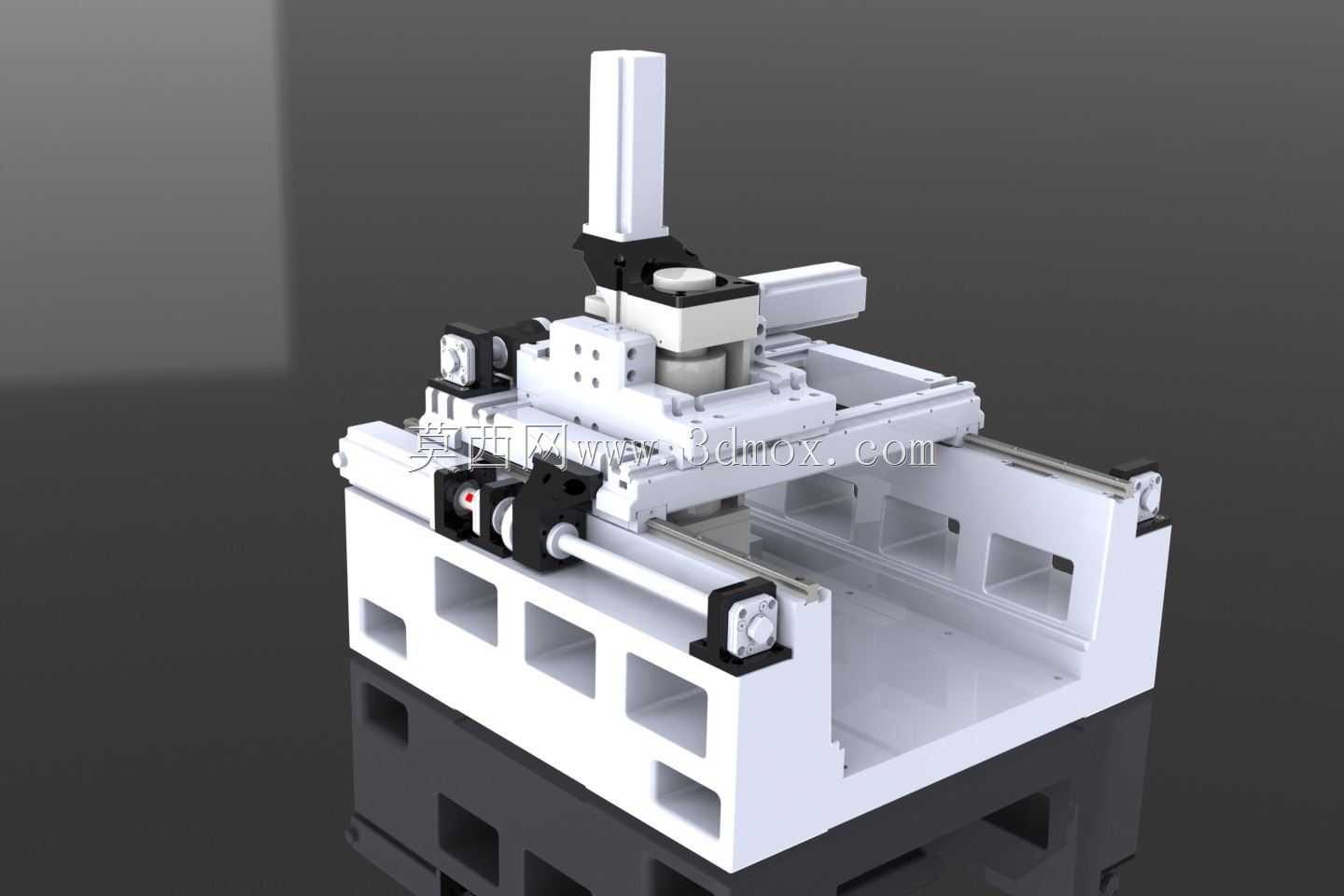

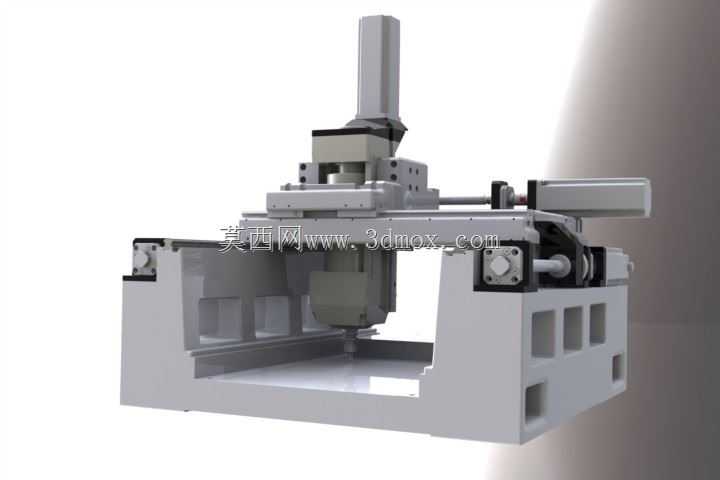

　　无需额外制作过渡安装板，基座的底面平面度按照精密机床安装要求做了刮研处理，安装时仅需调整四个角的垫铁即可实现整机水平调平，调平后整机的静态水平精度可长期保持，不会因为铸铁件加工时的切削振动出现精度偏移。主轴单元安装在上部舱体的内部滑台上，三轴行程的设计充分考虑了中小型铸铁件的加工范围，X、Y轴的行程覆盖常规非标铸铁件的最大轮廓尺寸，Z轴行程预留了足够的刀具装夹空间，可适配不同长度的铣刀、刻线刀，无需频繁调整刀具伸出长度。设备的外壳采用铸铁焊接后时效处理的结构，外部做喷塑防护，可抵御铸铁加工过程中产生的硬质粉尘磨损，同时壳体的接缝处均采用迷宫式密封设计，避免粉尘进入内部传动机构与光学刻度组件，延长核心部件的维护周期。在实际使用场景中，

　　这类设备不需要搭建复杂的生产线配套设施，仅需接入标准工业电源与压缩空气接口即可投入使用，操作面板集成在舱体正面的观察窗下方，操作人员可站在设备正前方完成工件装夹、参数调整、加工监控的全流程操作，收腰结构的下部支撑不会对操作人员的站立位置造成干涉，操作时的人体工学姿态更舒适，长时间作业不易产生疲劳。光学刻度系统的读数头采用全密封设计，安装位置远离加工区域，配合舱内的正压防尘设计，可避免铸铁粉尘附着在光学尺表面，保证读数精度的稳定性，即使在铸铁加工这类高粉尘工况下，也不会出现读数跳变、精度丢失的问题。设备的排屑设计采用正面斜向排屑结构，加工产生的铸铁碎屑可顺着舱内的斜面滑至设备前部的排屑口，配套小型集屑车即可完成铁屑收集，无需在设备底部安装复杂的链板式排屑机，进一步压缩了设备的整体占地空间，更适合小型加工车间的工位布局。
