花边造型陶瓷制品压制成型工装结构

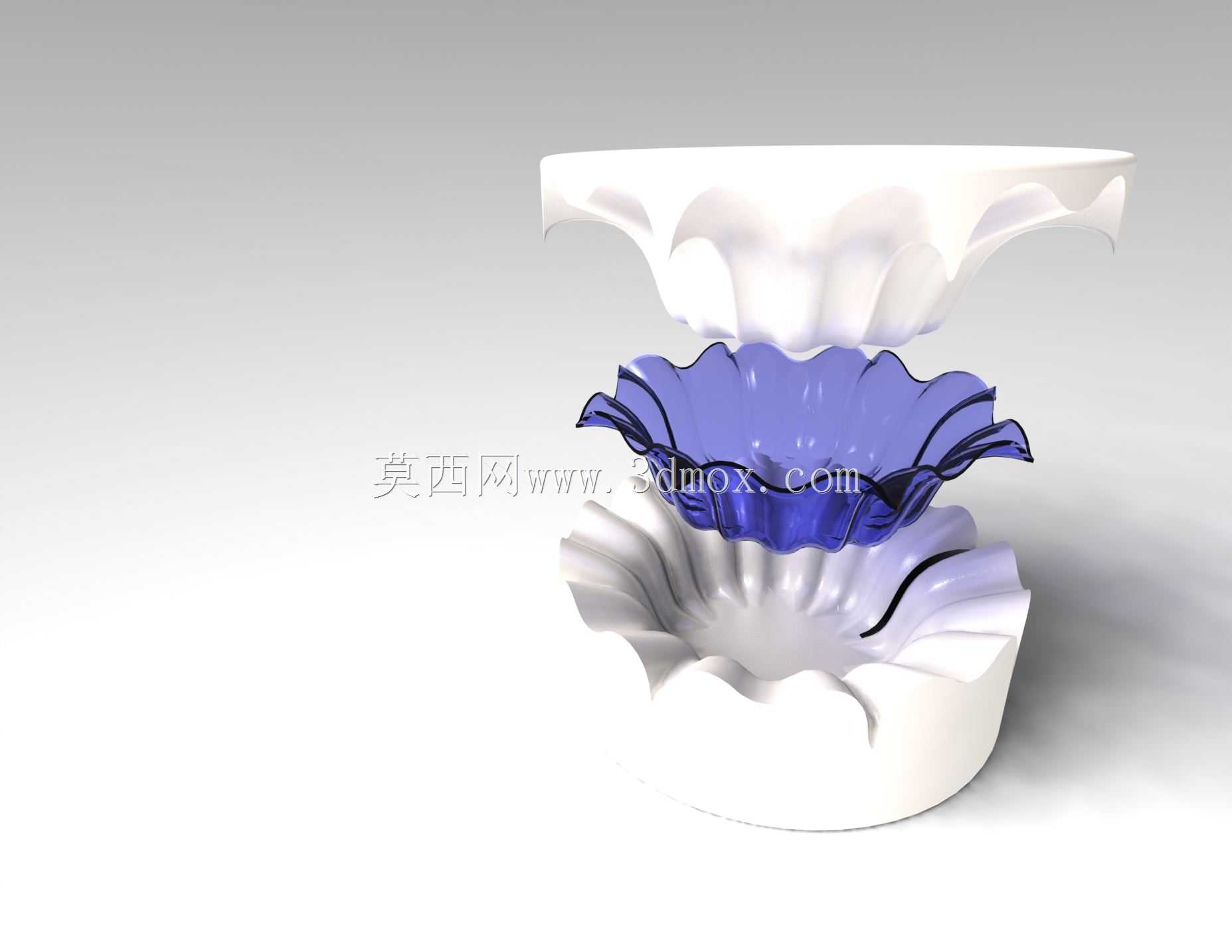

　　这套压制成型工装主要面向日用陶瓷、工艺陶瓷生产环节的异形坯件成型工序，针对带波浪花边造型的盘类、碟类陶瓷制品的干压或半干压成型场景设计，可直接适配常规吨位的四柱液压压制设备，无需对设备工作台进行额外改造即可完成安装调试。整套模具采用分层式结构设计，分为上模、中模镶件、下模三个核心成型部分，其中中模镶件对应陶瓷制品的花边轮廓做了分体式拆分，避免整体式模腔在成型复杂曲面时出现脱模卡滞、坯件边缘拉伤的问题。

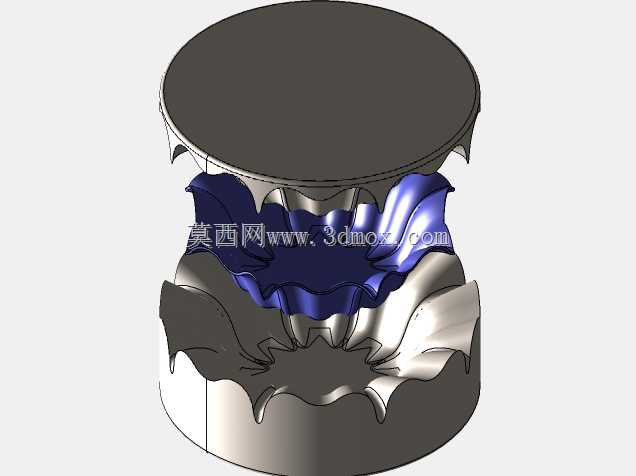

　　从成型逻辑来看，下模作为坯件的底部承托结构，其型面完全匹配陶瓷制品的底部外轮廓，边缘的波浪起伏与制品底沿的花边造型完全贴合，合模时可与中模镶件的下沿精准贴合，形成封闭的下部容料腔；中模镶件为分体式的蓝色成型环，其内轮廓对应陶瓷制品侧壁的波浪花边造型，厚度方向预留了均匀的坯件成型壁厚间隙，压制过程中可将粉料均匀约束在型腔内，避免粉料在花边凹陷处出现填充不足、密度不均的问题；上模的下压型面则对应陶瓷制品的内表面轮廓，边缘同样做了与花边匹配的起伏结构，下压时可将型腔内的陶瓷粉料均匀压实，保证坯件各位置的密度差控制在工艺允许范围内，减少后续烧结环节的变形、开裂概率。

　　安装边界方面，整套模具的上下模安装面均做了标准化的法兰连接结构，上模柄部可直接适配常规压机的滑块模柄孔，下模底座的安装孔位间距匹配行业通用的压机工作台T型槽间距，现场安装时仅需通过压板即可完成固定，无需额外制作过渡连接工装。模腔的合模导向采用模身自带的锥面定位结构，合模过程中上下模与中模镶件可通过锥面自动找正，定位精度可控制在0.05mm以内，避免合模错位导致的坯件壁厚不均问题。

　　在实际生产使用中，这套模具的脱模流程做了针对性优化，压制完成后上模首先上行复位，随后下模在顶出机构的作用下向上顶出，带动中模镶件与成型好的陶瓷坯件同步上行，待坯件完全脱出下模型面后，分体式的中模镶件可沿径向向外小幅张开，即可轻松取出带花边造型的陶瓷坯件，全程不会对坯件的薄边花边造成磕碰损伤。模腔的所有成型面均做了镜面抛光处理，表面粗糙度可达到Ra0.8以下，既可以减少压制过程中粉料与模腔的粘附，降低脱模阻力，也能保证成型后的陶瓷坯件表面光滑，减少后续修坯环节的工作量。

　　针对陶瓷压制过程中容易出现的排气问题，模具在上下模的成型面非外观区域开设了微米级的排气槽，排气槽深度控制在0.02mm以内，既可以保证压制过程中型腔内的空气顺利排出，避免坯件内部出现夹层、气泡缺陷，也不会在坯件表面留下明显的排气痕迹，不影响陶瓷制品的最终外观质量。模具的成型零件均采用高耐磨的模具钢制作，经过淬火处理后表面硬度可达到HRC58-62，可承受陶瓷粉料压制过程中的长期磨损，正常生产工况下的使用寿命可达到10万模次以上，期间仅需定期对成型面进行抛光维护即可保证坯件成型质量。

　　从结构设计的合理性来看，这套模具将复杂的花边轮廓拆分到独立的中模镶件上，当需要生产不同尺寸、不同花边造型的陶瓷制品时，仅需更换对应的中模镶件与上下模成型镶块即可，模架部分可通用，大幅降低了多品种生产时的模具投入成本。同时模具的所有成型零件均设计了独立的拆卸结构，日常维护清理时可快速将各成型部件拆开，清理模腔缝隙中残留的陶瓷粉料，避免长期积料导致的模件卡滞、合模不严问题。在成型参数适配方面，这套模具可适配含水率在6%-12%之间的陶瓷粉料，压制压力可根据坯件尺寸在150-300吨区间内调整，可满足不同材质陶瓷坯件的成型密度要求，无论是日用瓷还是工艺瓷的生产场景都能适配。
