14.5米低平板异常运输半挂车结构设计

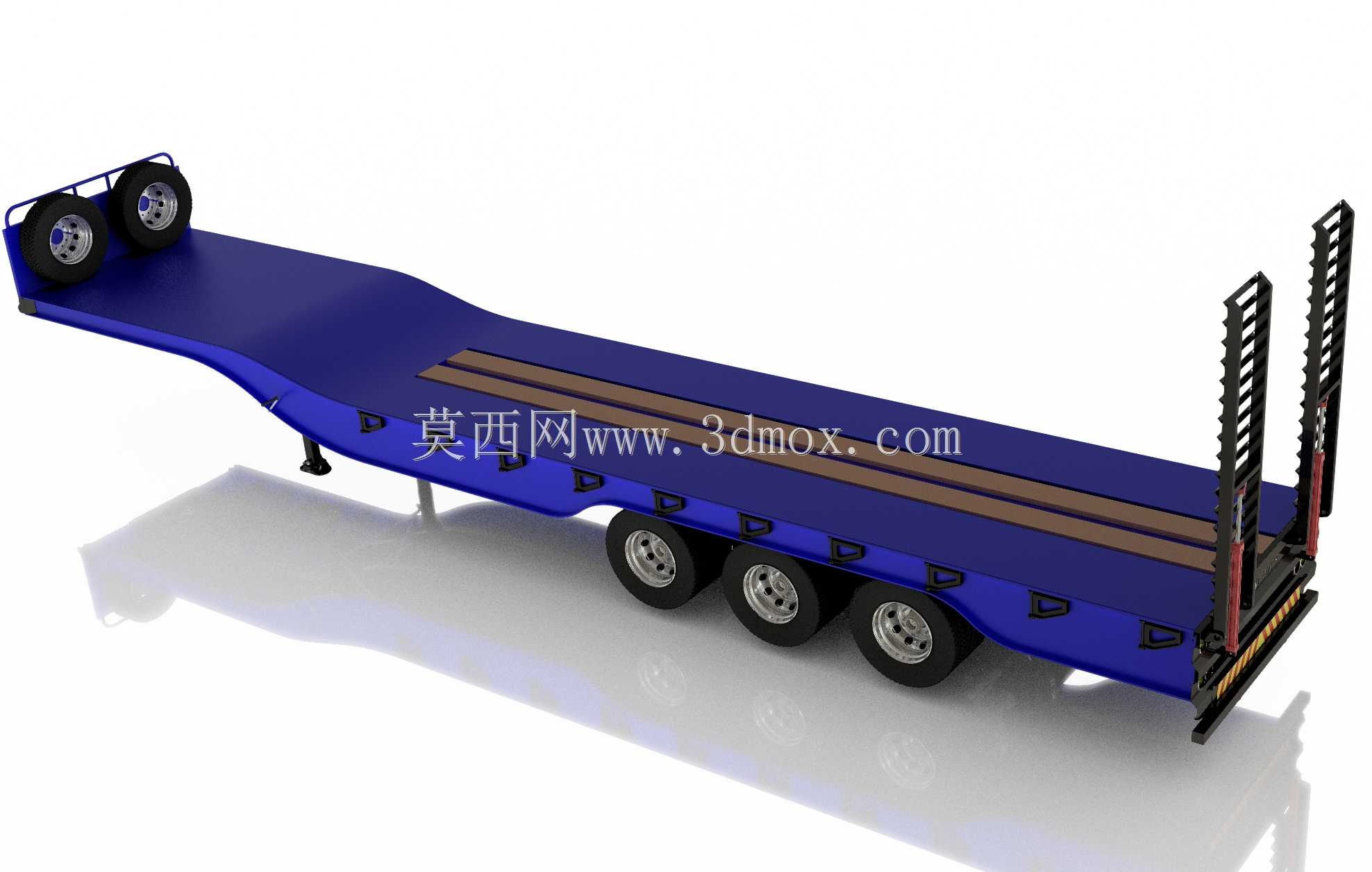

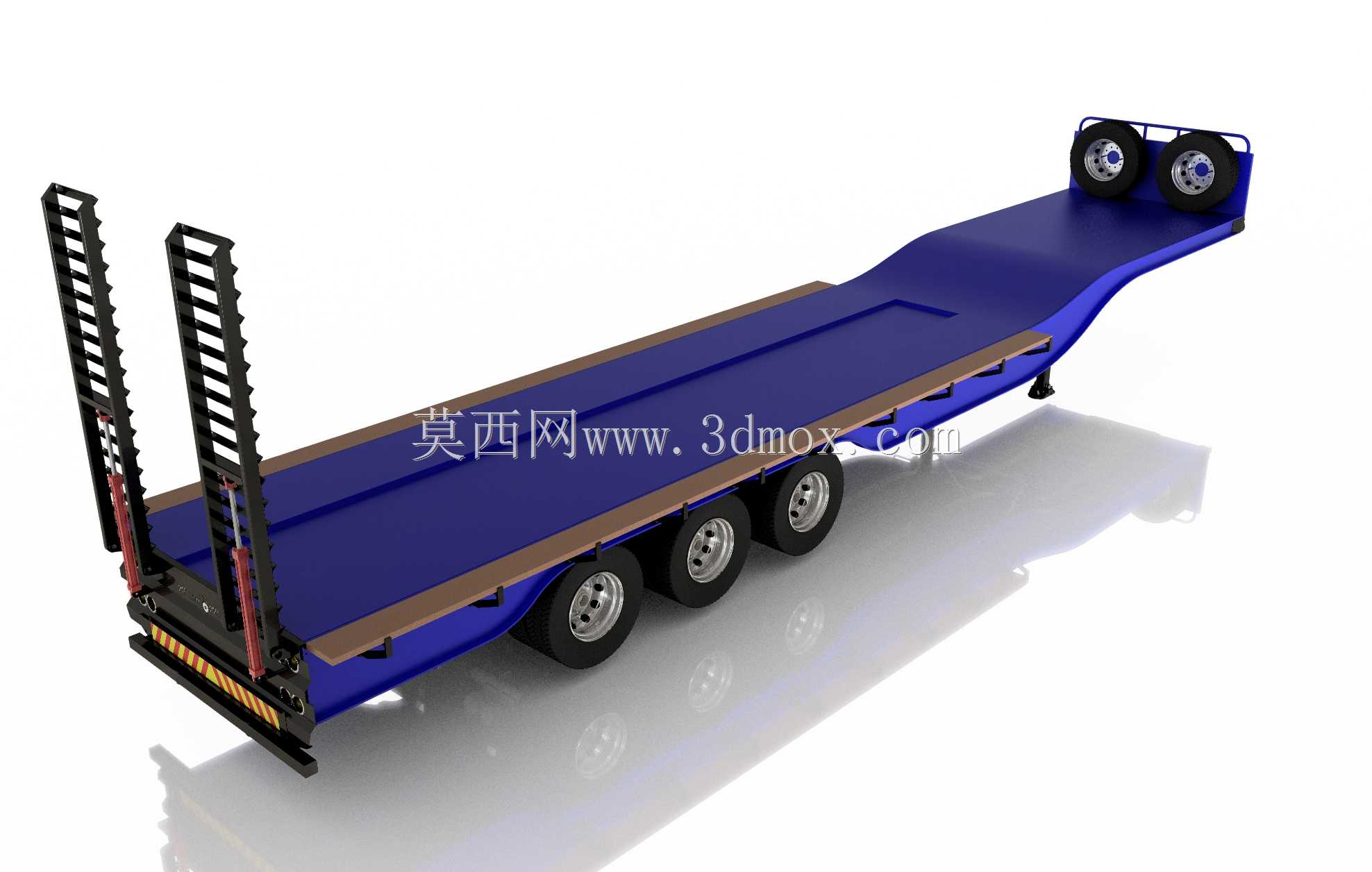

　　这款低平板运输挂车的设计初衷，是为了解决工程现场超限重型设备、工程机械的转场运输痛点，日常作业场景覆盖大型工程机械设备转运、厂区重型工件移位、风电配套构件短途驳运等工况，这类运输场景往往对货台高度、承载稳定性、坡道装卸便利性有极高要求，普通栏板挂车或标准低平板无法适配非标准尺寸重型设备的装卸与运输需求。整车货台有效长度达到14.5m，货台主体宽度2600mm，低平板结构的货台高度经过针对性优化，能够满足常规道路限高要求下的超高设备运输需求，同时降低重载行驶时的整车重心，提升高速行驶与非铺装路面通行的稳定性。

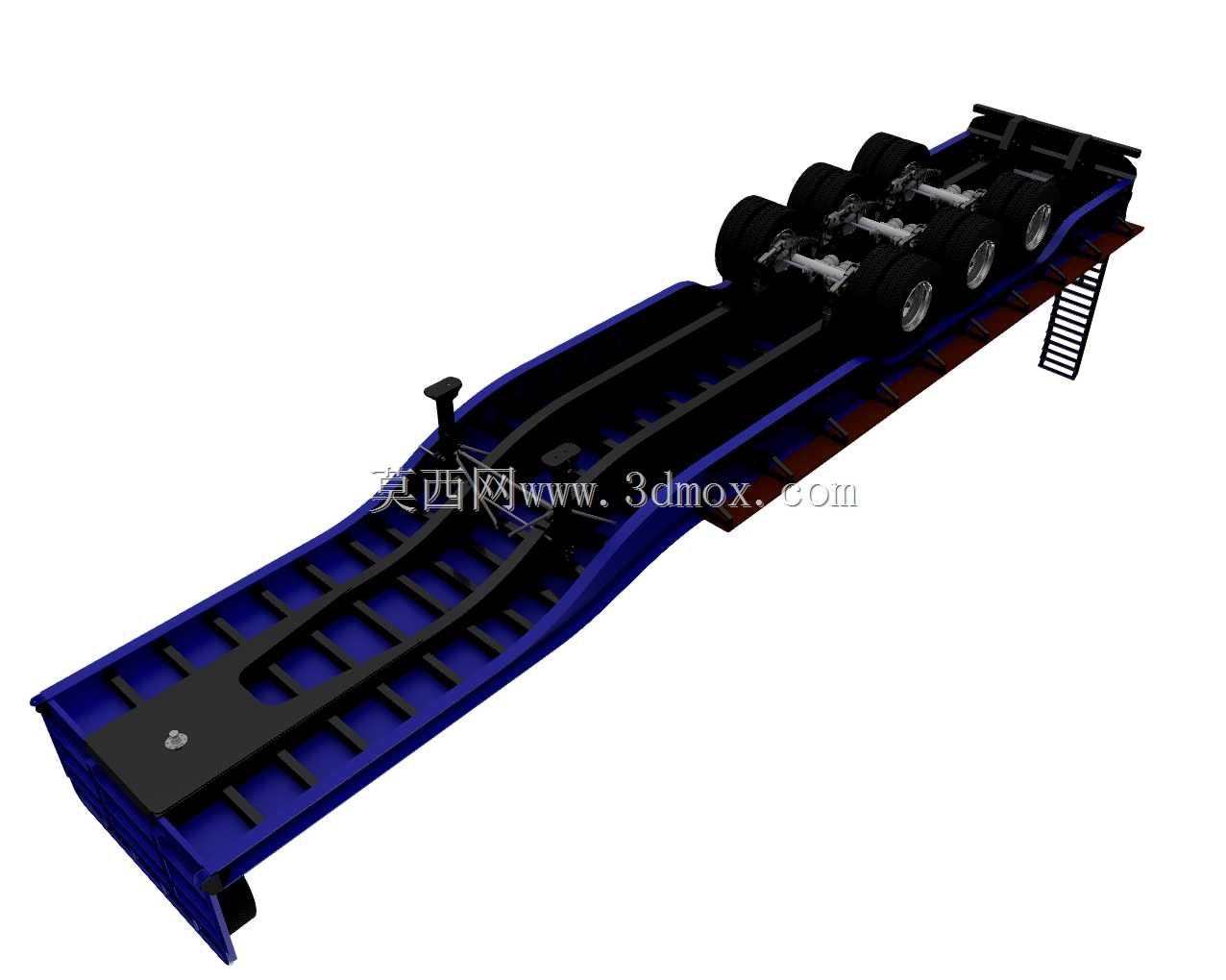

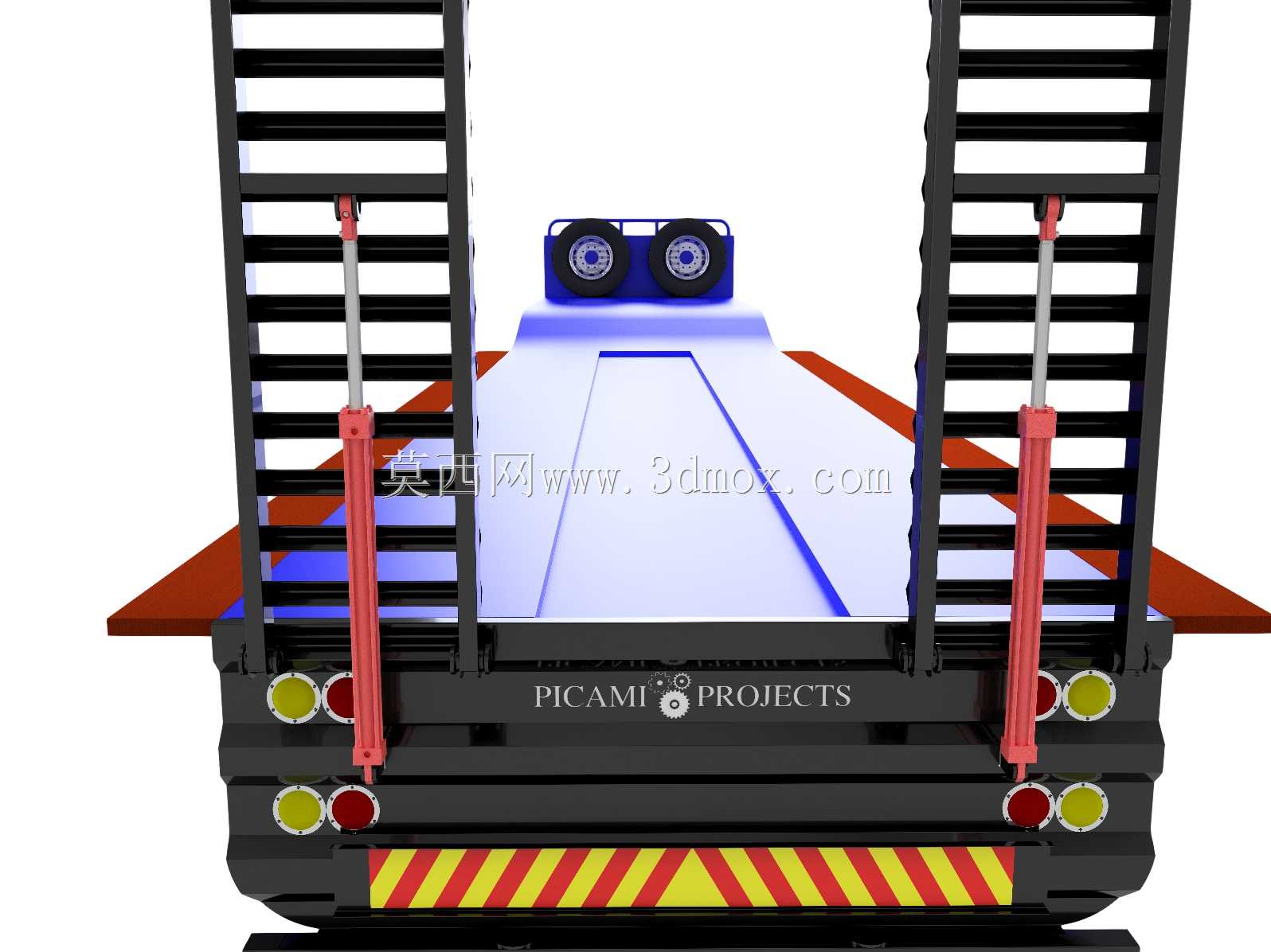

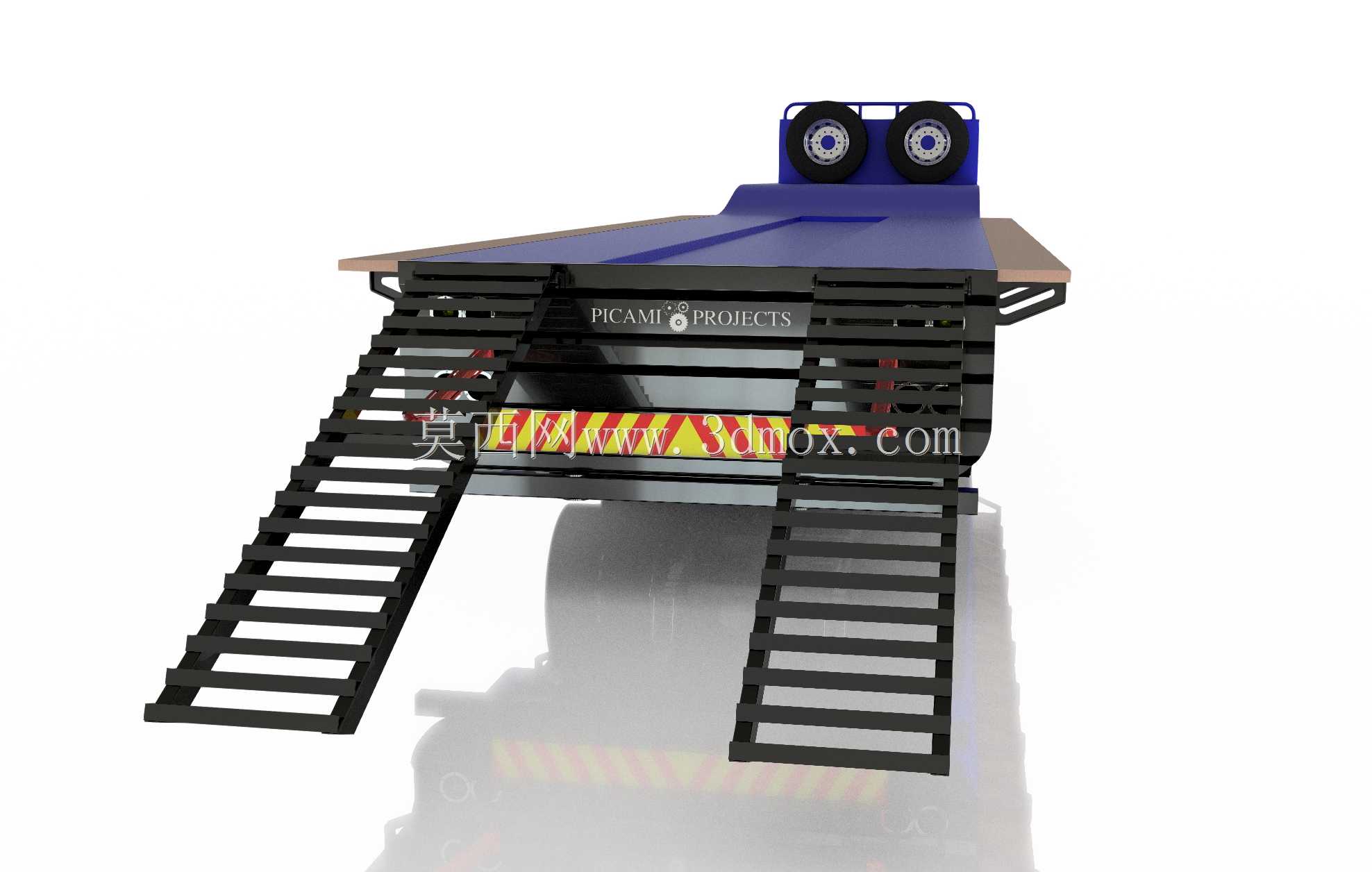

　　在功能设计上，车尾集成的液压驱动坡道是核心结构，坡道可通过液压系统实现收放与角度调节，不需要额外借助装卸跳板或者起重设备，就能让履带式工程机械、轮式重型设备自行开上货台，大幅降低装卸环节的设备依赖与作业成本，坡道表面设置有防滑耐磨条与限位结构，避免设备上下时出现打滑偏移。行走系统采用三轴布置，相比双轴结构单轴载荷分配更均匀，能够适配总质量更高的重载运输需求，悬架结构在成熟商用挂车悬架基础上做了适配调整，优化了轴荷分配比例，减少重载工况下的车架局部应力集中，同时兼顾非铺装路面行驶时的轮胎接地性能，避免单轮载荷过大引发爆胎或悬架损坏。

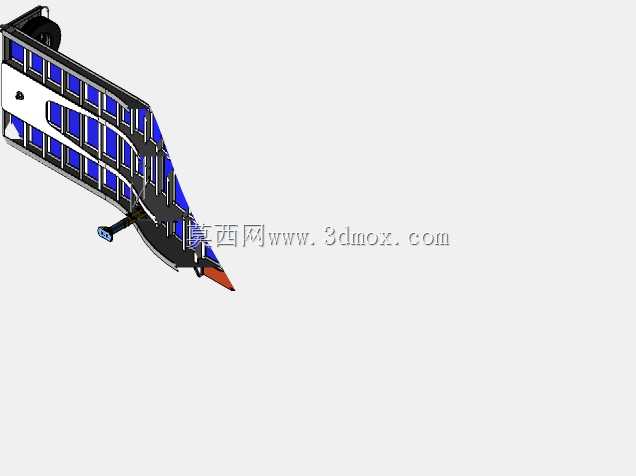

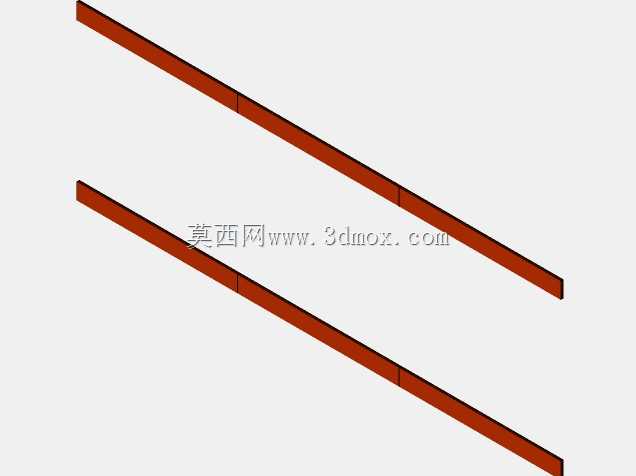

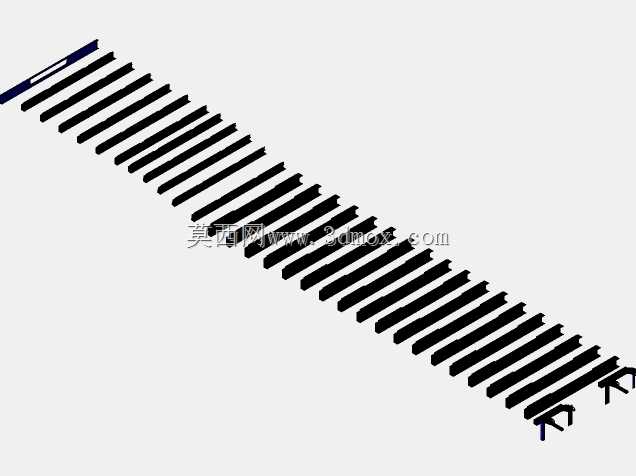

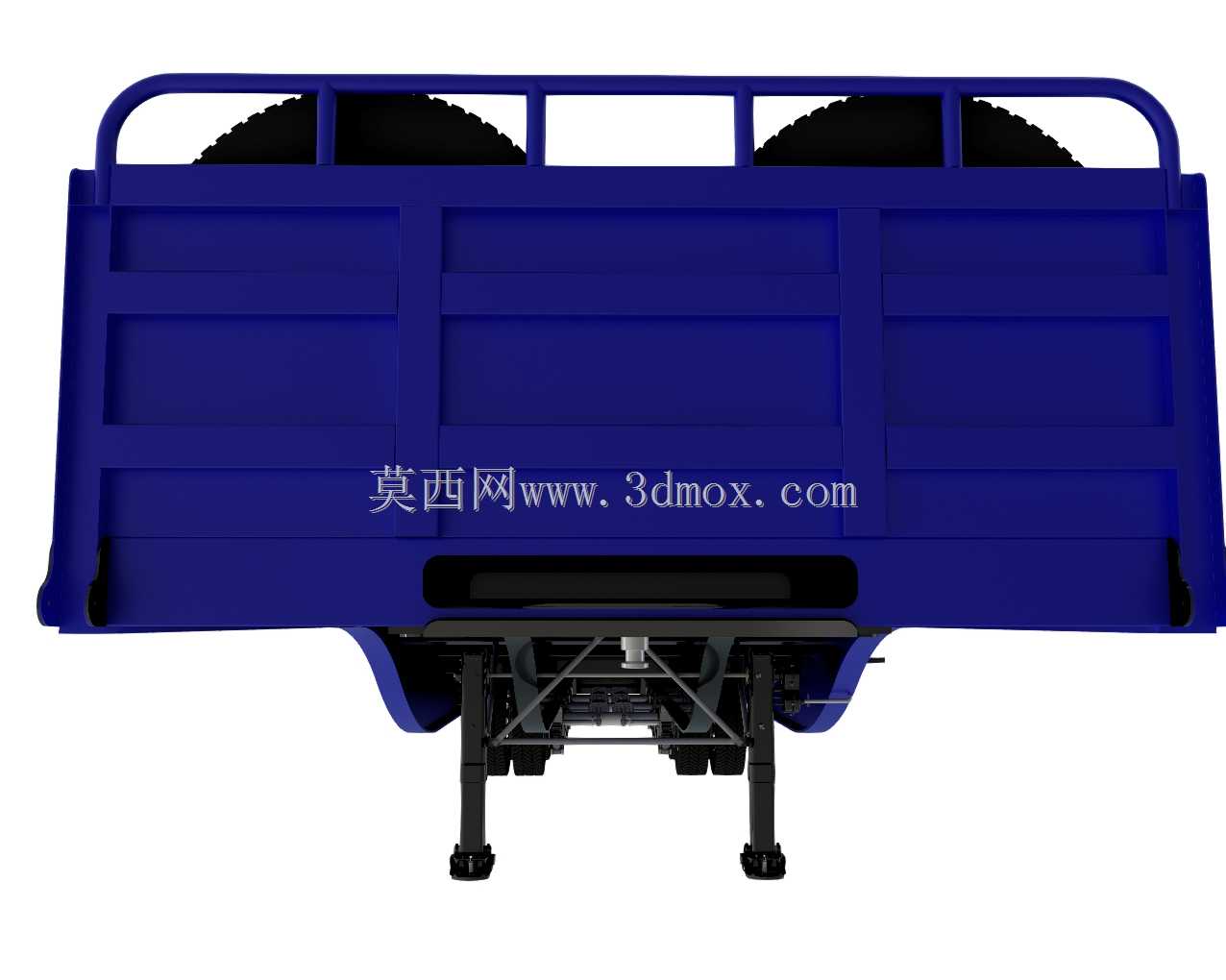

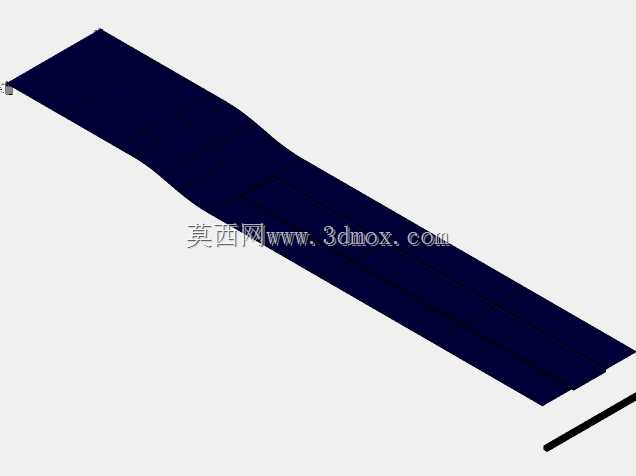

　　车架主体采用阶梯式低平板结构，前端鹅颈部分做了弧度优化，在满足与牵引车鞍座连接匹配的前提下，尽可能压缩鹅颈下方的无效空间，拉长后部有效载货平台的长度，货台表面铺设了多道纵向耐磨承载条，既可以分散集中载荷对货台面板的压强，也能作为设备停放时的纵向定位参考，货台边缘均匀布置了系留挂点，用于固定运输货物的绑带或拉紧器，满足不同尺寸货物的固定需求。支腿结构布置在车架前端靠近鹅颈的位置，在挂车与牵引车分离时能够稳定支撑前端载荷，支腿的支撑高度可调节，能够适配不同高度的牵引鞍座，也能在不平整场地停放时调整车架水平度，避免装卸货时车架倾斜引发安全隐患。

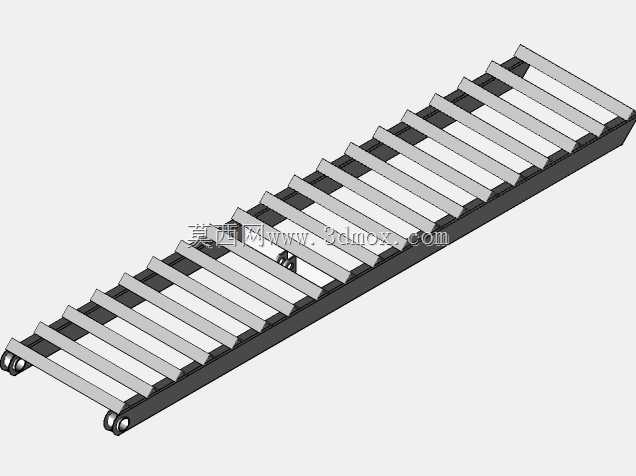

　　设计过程中对各部件的安装边界做了充分校核，轮胎跳动间隙、悬架动行程空间、液压坡道收放的运动干涉、支腿伸缩的极限位置都经过三维装配验证，避免实际生产装配时出现部件干涉问题。轮胎与轮辋选用重载挂车通用规格，备件获取方便，降低后期运维成本，车尾的坡道在收起状态下通过锁止机构固定，不会在行驶过程中出现晃动或意外下落，坡道侧面设置的爬梯结构也能方便作业人员上下货台，不需要额外攀爬车架。整车结构在满足重载承载要求的前提下，尽可能优化了自重分配，避免无效的结构冗余，同时所有连接部位的紧固件、铰接点都选用通用标准件，方便后期维护更换。
