压缩机配套200L卧式空气储气罐体结构

　　在工业压缩空气系统的配置逻辑里，储气罐从来不是简单的“存气罐子”，而是承担稳压、缓冲、初步冷凝分离液态水、平衡压缩机启停负荷的核心辅件，这款200L容积的卧式空气罐，就是针对中小型定频/变频空气压缩机配套场景开发的结构件，适配车间分散式供气、单台专用设备配套供气的工况需求。

　　从实际应用场景来看，这类200L容积的储气罐，通常匹配11-15kW功率段的活塞式或螺杆式空气压缩机，多用于小型机加工车间的气动工具供气、自动化产线的气动执行元件稳压、小型喷涂工位的压缩空气缓存，也可作为小型制氮机、冷干机前端的缓冲罐体使用。相比立式储气罐，卧式结构的重心更低，对安装地面的承重要求更宽松，不需要预留过高的垂直安装空间，适合层高有限的厂房、设备集成在撬装底座上的配套场景，比如移动空压机站、野外临时供气的撬装机组，卧式罐体可以直接和压缩机、冷干机固定在同一底座上，运输过程中不会因为重心过高出现倾覆风险。

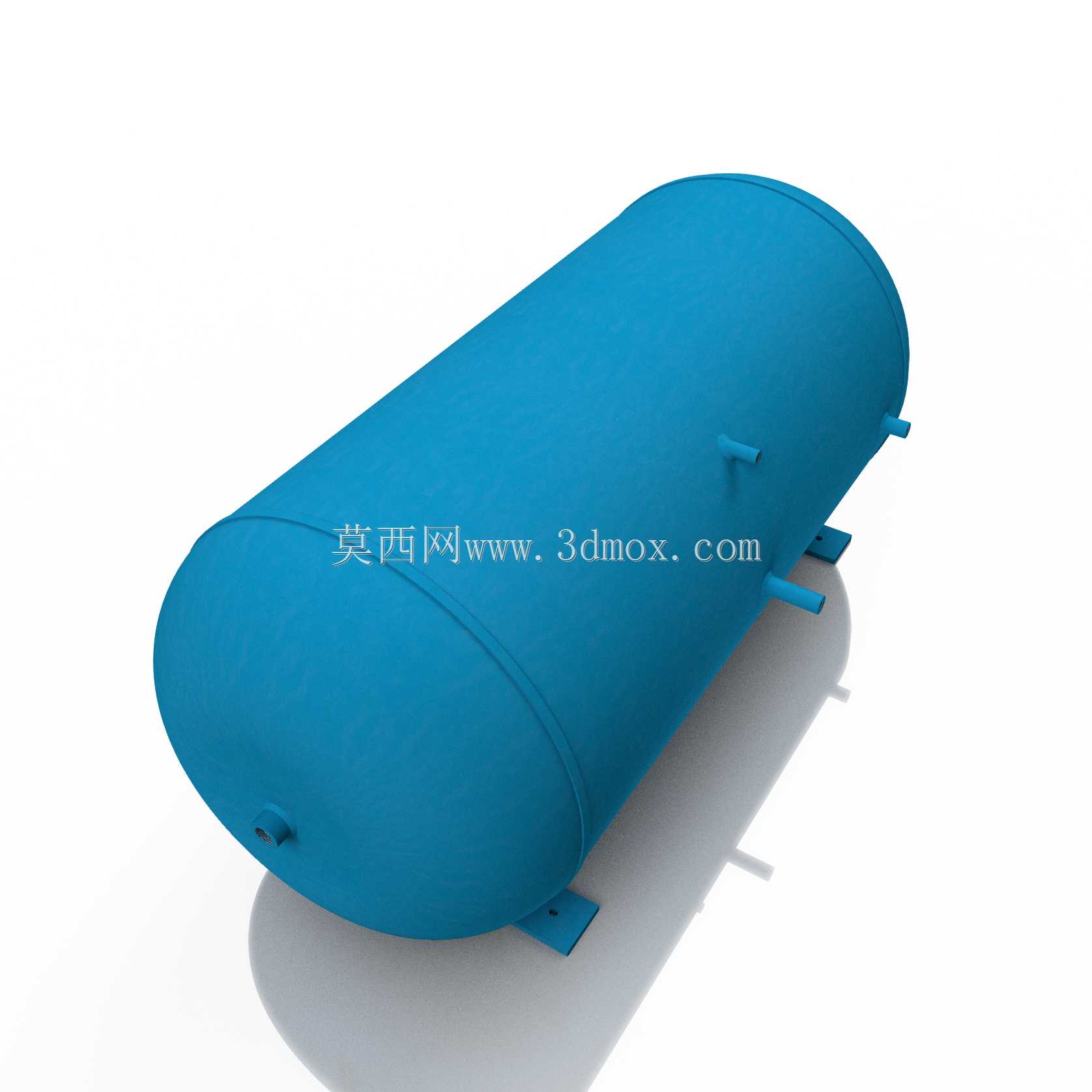

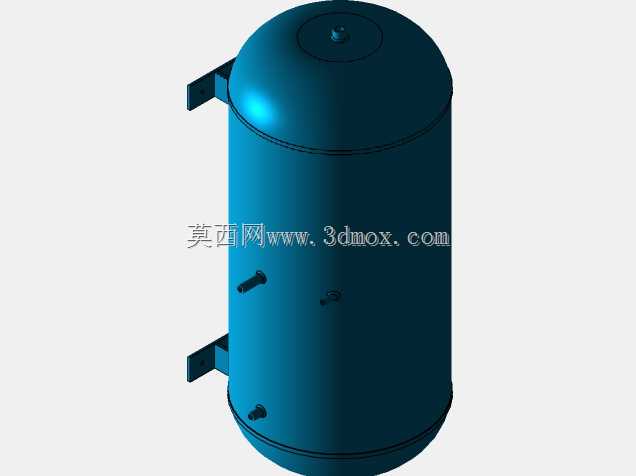

　　这款罐体的功能特性完全围绕压缩空气存储的核心需求设计，主体采用标准椭圆封头拼接圆柱形筒体的结构，椭圆封头的曲面过渡可以有效分散压缩空气带压状态下的应力集中，避免直角封头在长期交变压力下出现焊缝疲劳开裂的问题。罐体上预留的多个管接口，分别对应进气、出气、安全阀安装、压力表安装、排污口的功能需求：进气口通常对接压缩机的排气端，出气口对接后端的用气设备或净化设备，安全阀接口用于整定罐体的最高工作压力，超压时自动泄压保障安全，压力表接口用于实时监测罐内压力，底部的排污口则用于定期排放罐内积存的冷凝水、润滑油残留，避免液态杂质随压缩空气进入后端用气设备，损坏气动元件或者影响喷涂、气动仪表的工作精度。

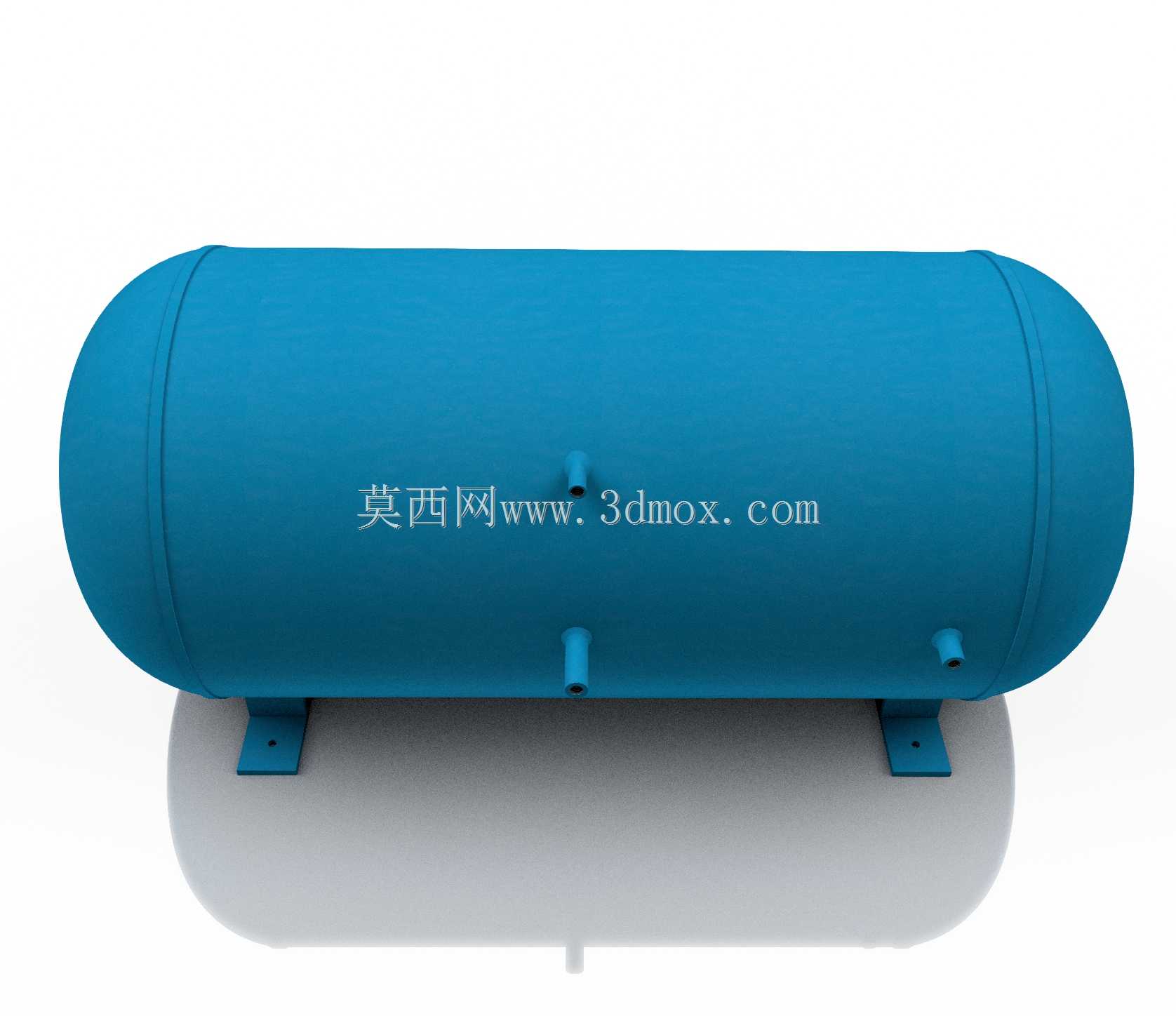

　　从设计思路层面来说，这款罐体的建模完全遵循压力容器的常规设计逻辑，首先确定200L的有效容积，根据常用0.8-1.0MPa的工作压力区间，匹配对应的筒体壁厚、封头壁厚，所有焊缝位置都预留了焊接坡口的建模细节，方便后续出工程图时标注焊接要求。罐体底部的鞍式支座是卧式罐体的标准支撑结构，两个支座分别布置在筒体靠近两端封头的位置，其中一个支座设计为固定支座，另一个为滑动支座，预留了热胀冷缩的位移余量，避免罐体在充压、温度变化时因为热胀冷缩产生的应力拉扯支座焊缝，导致支座开裂或者罐体变形。支座上的安装孔位匹配常规的膨胀螺栓安装尺寸，现场安装时不需要额外打孔适配，直接在硬化地面上打膨胀螺栓即可固定。

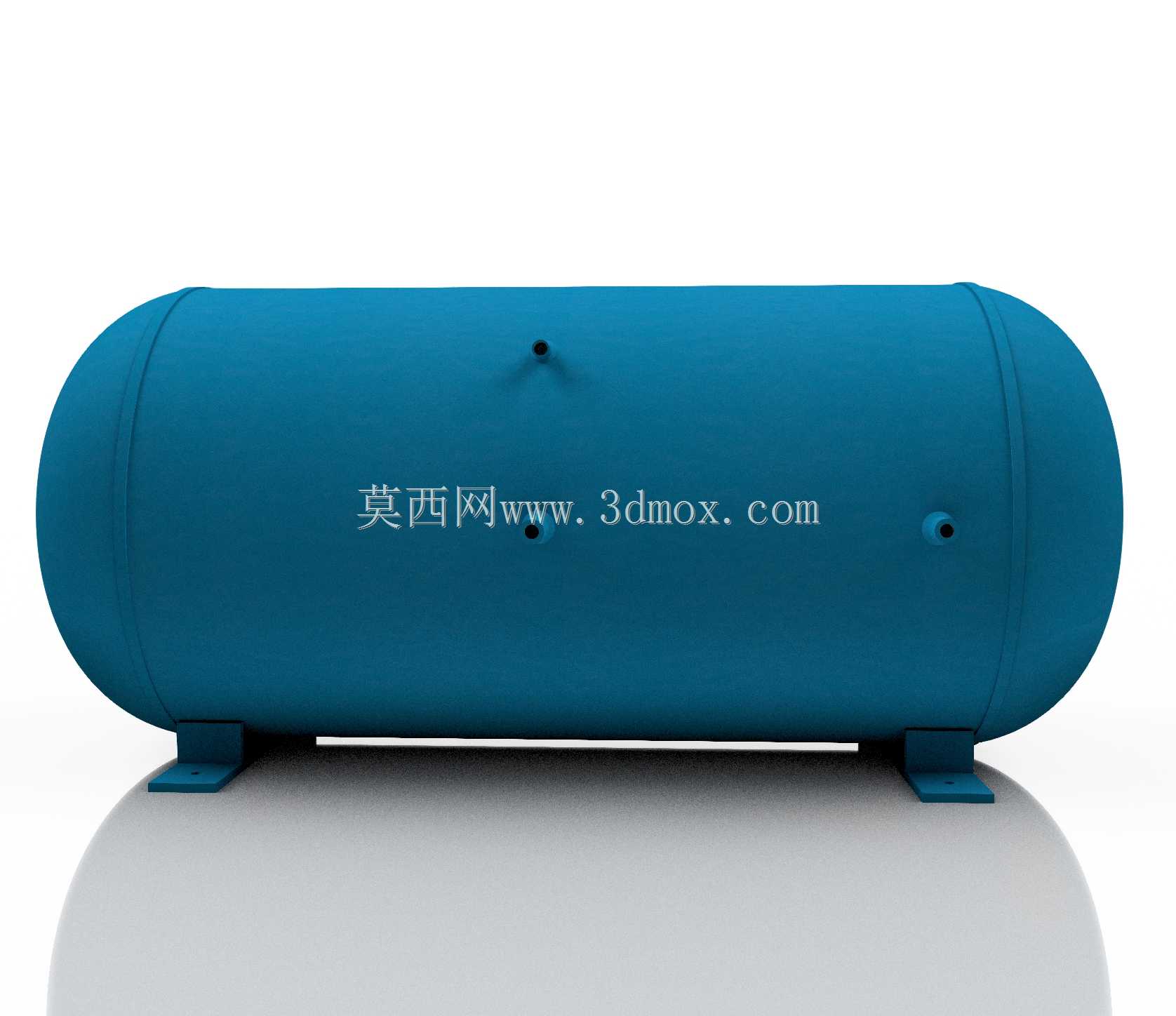

　　关于外形尺寸与安装边界，这款卧式罐体的总长度控制在1.2m左右，筒体直径约0.5m，加上支座的总高度约0.7m，安装时需要在罐体四周预留至少0.3m的操作空间，方便后续维护时开关排污阀、校验压力表和安全阀，罐体顶部的管接口预留了足够的管件安装空间，不会因为距离墙面或者其他设备过近导致阀门、管件无法安装。建模过程中，所有的管接口位置都按照实际安装的操作便利性做了调整，排污口设置在罐体筒体的最低位置，确保罐内的冷凝水可以完全排空，不会有积液残留；进气口和出气口保持一定的距离，避免刚进入罐体的高温压缩空气直接从出气口排出，让压缩空气在罐体内有足够的停留时间降温，析出部分冷凝水，减轻后端冷干机的处理负荷。

　　在实际的设备配套选型中，这类200L储气罐的容积匹配是经过工况验证的：过小的容积会导致压缩机频繁启停，缩短压缩机的电机和阀组寿命，过大的容积则会导致升压时间过长，初次开机时等待时间久，还会增加不必要的设备成本。200L的容积对于15kW以下的压缩机来说，刚好可以把压缩机的启停频率控制在每小时6次以内，符合压缩机的运行要求，同时可以将供气压力的波动范围控制在±0.02MPa以内，满足大部分气动设备对供气压力稳定性的要求，比如气动拧紧枪、气动夹具这类对压力波动敏感的设备，搭配这个容积的储气罐，不会因为压力波动导致拧紧力矩不准、夹具夹持力不足的问题。

　　建模时还考虑了罐体的实际加工工艺性，所有的转角位置都做了合适的圆角处理，避免应力集中，筒体和封头的拼接位置、管接口和筒体的焊接位置都做了焊接余量的预留，导出工程图后可以直接用于下料、卷板、焊接的加工工序，不需要再做额外的结构调整。鞍式支座的结构也符合标准支座的尺寸规范，不需要单独设计支座，直接选用标准件配套即可，减少加工的工作量。
