G2E133前向多翼工业离心通风机结构

　　这款G2E133属于前向多翼式离心通风机，在工业通风领域的应用场景覆盖极广，小到机柜内置散热、小型设备舱空气循环，大到配套小型新风单元、工业设备局部排风点位都能见到同结构产品的身影。不同于轴流风机直吹式的送风逻辑，这类离心风机依靠叶轮旋转产生的离心力将进入叶轮的空气加速，再通过蜗壳结构的导流将动压转化为静压，最终从方形出风口送出定向气流，送风压力比同尺寸轴流风机更高，适合需要克服一定风道阻力的送风场景。

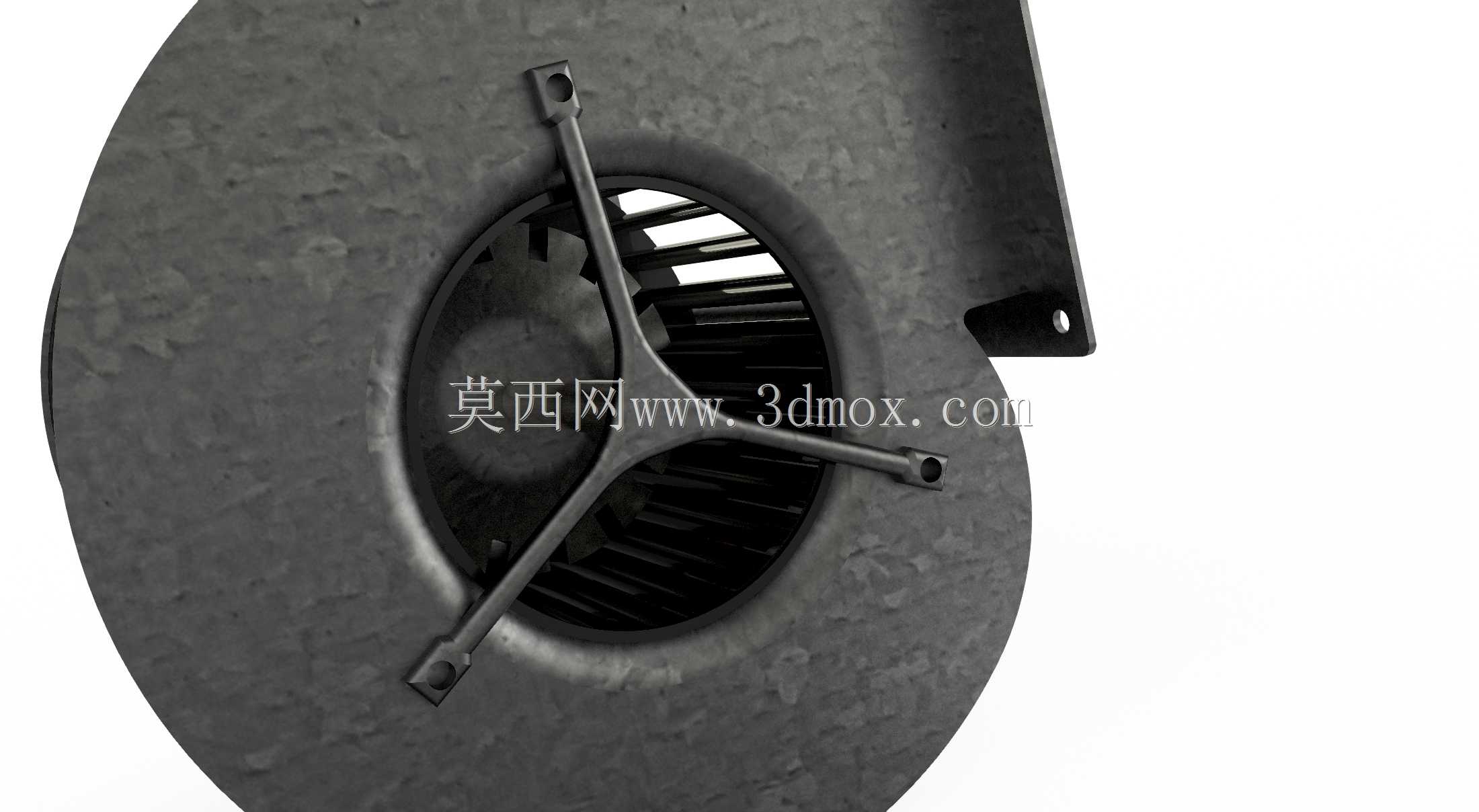

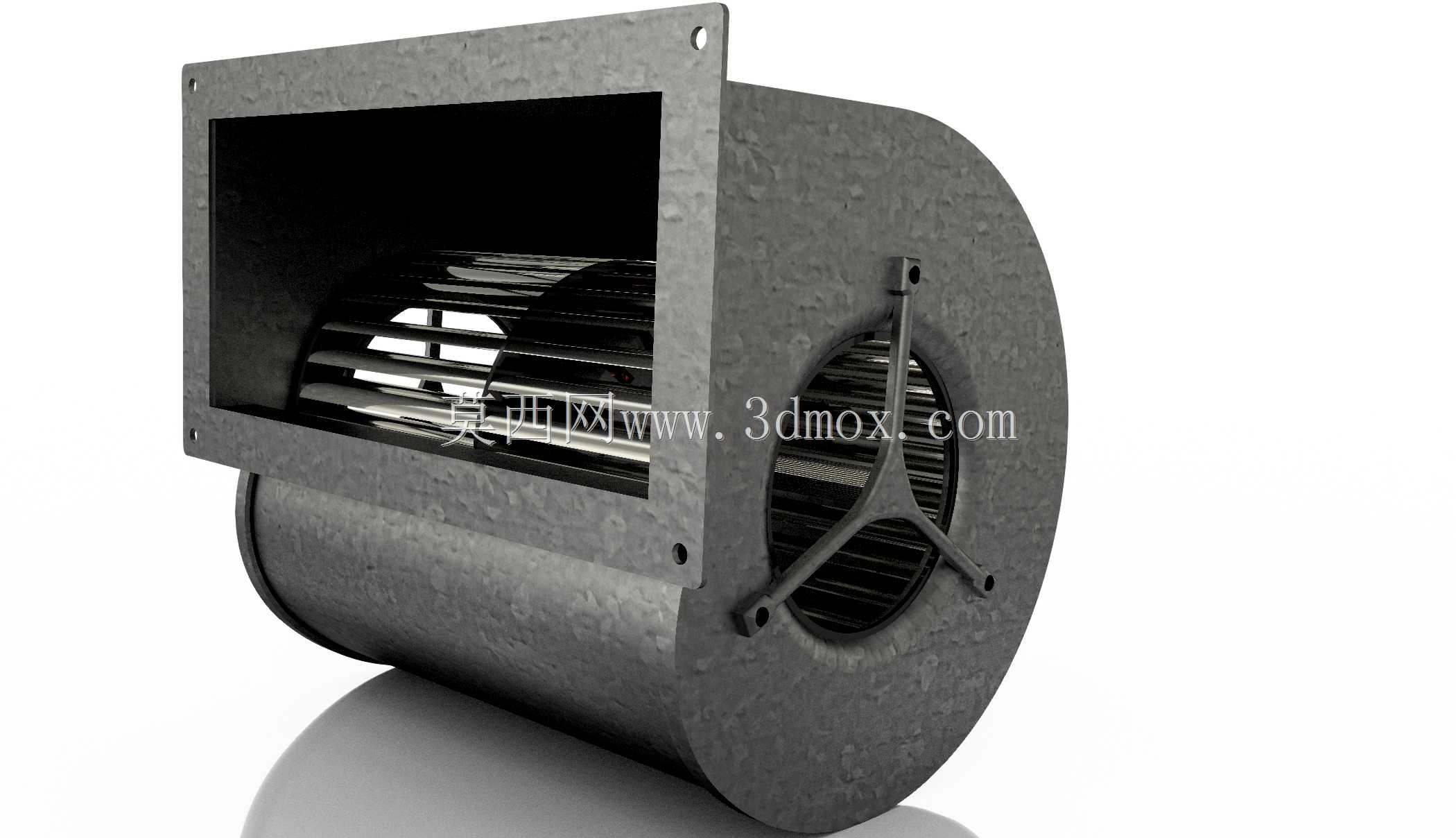

　　从结构设计逻辑来看，这款风机采用金属板材一体成型的蜗壳结构，侧面的方形法兰边是核心安装边界，法兰上预留的四个安装孔位直接决定了安装时的孔位匹配要求，安装时需要保证法兰面与安装基座完全贴合，避免接缝处漏风影响送风效率。进风端位于蜗壳的圆形侧端面，中心的三脚支架是电机安装位，这种内置电机的直联结构省去了皮带传动的冗余部件，整体结构更紧凑，运行时的传动损耗也更低，适合长期连续运行的工况。

　　叶轮部分采用多翼式前向叶片设计，叶片数量多、曲率半径小，这种设计的优势在于相同叶轮直径下能获得更高的风压，同时运行时的气流脉动更小，噪音表现优于后向叶片的同功率离心风机，适合对噪音控制有一定要求的室内安装场景。叶轮与电机轴的配合采用紧定结构，装配时需要保证叶轮与蜗壳内壁的周向间隙均匀，间隙偏差过大会导致运行时气流紊流增加，甚至出现叶轮擦碰蜗壳的故障。

　　实际选型应用时，需要重点关注几个安装边界参数：首先是出风口的方形尺寸，这个尺寸直接对接后续风道的接口规格，若风道尺寸与出风口不匹配，需要做变径过渡连接，变径段的长度不宜过短，否则会造成局部阻力骤升；其次是整机的轴向深度，这个参数决定了安装时需要预留的后部空间，尤其是嵌入式安装在机柜内部时，要预留足够的空间保证进风端的空气流通，避免进风不畅导致风机性能衰减；最后是进风端的防护距离，进风口不能直接紧贴设备内壁或者遮挡物，需要预留至少一倍叶轮直径的进风空间，保证气流可以顺畅进入叶轮。

　　从功能特性来看，这款风机的蜗壳采用卷边咬合工艺成型，接缝处无额外焊接点，整体结构刚性更好，长期运行下不会因为振动出现接缝开裂的问题。表面做了喷塑处理，能适应一般工业环境下的防潮、防轻度腐蚀需求，不需要额外做表面防护处理。出风口的法兰边为直角翻边结构，既可以通过螺栓硬连接固定风道，也可以搭配软连接帆布接头使用，适配不同的安装场景需求。

　　在设备配套场景中，这类风机常被用于小型工业设备的散热通风，比如焊接设备的柜体散热、小型烘干设备的热风循环、电控柜的强制通风，也可以作为小型除尘设备的引风单元使用。不同于大型工业离心风机的分体式结构，这款风机为集成式设计，电机与蜗壳、叶轮预先装配完成，现场安装只需要固定法兰、接通电源即可投入使用，安装维护的门槛更低。日常维护时只需要定期清理叶轮叶片间积附的灰尘，避免积尘过多导致叶轮动平衡失效，就能保证长期稳定运行，不需要频繁拆解维护。

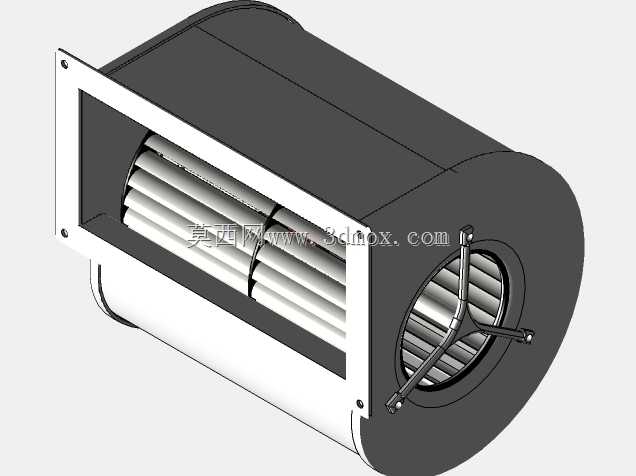

　　建模过程中需要重点还原几个核心配合关系：一是蜗壳的型线曲率，蜗壳的内壁型线是按照气流流动轨迹设计的，型线偏差会直接影响风机的送风效率，建模时不能随意简化蜗壳的渐开线轮廓；二是叶轮叶片的安装角度，前向叶片的出口安装角直接决定了风机的风压特性，角度偏差会导致实际性能与设计值出现明显偏差；三是安装法兰的孔位精度，孔位的位置度公差需要控制在合理范围内，否则现场安装时会出现孔位不对中的问题，影响安装效率。
