50mm缸径300mm行程法兰安装液压缸

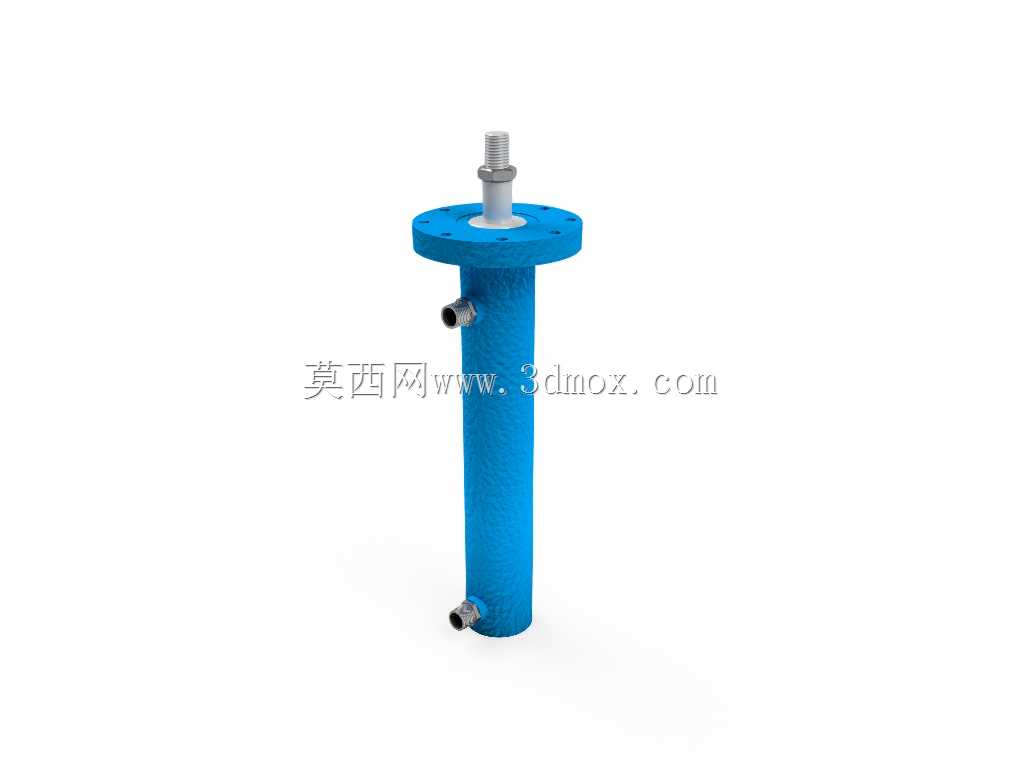

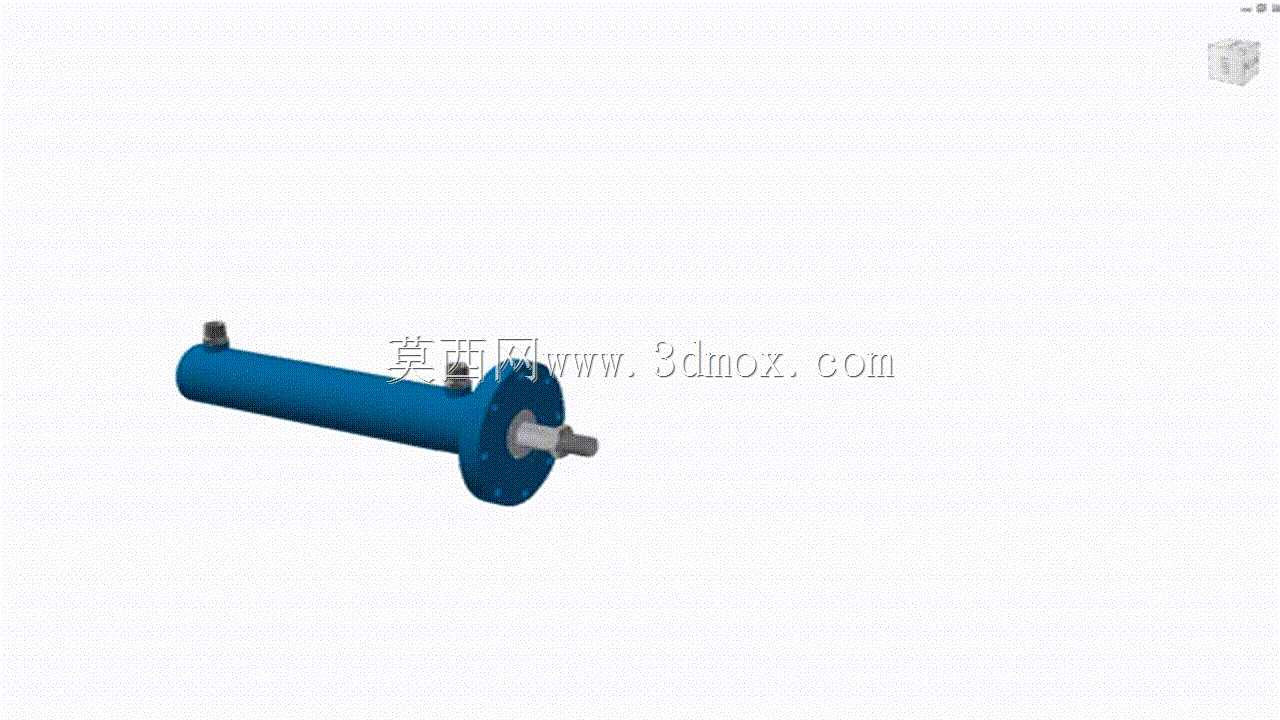

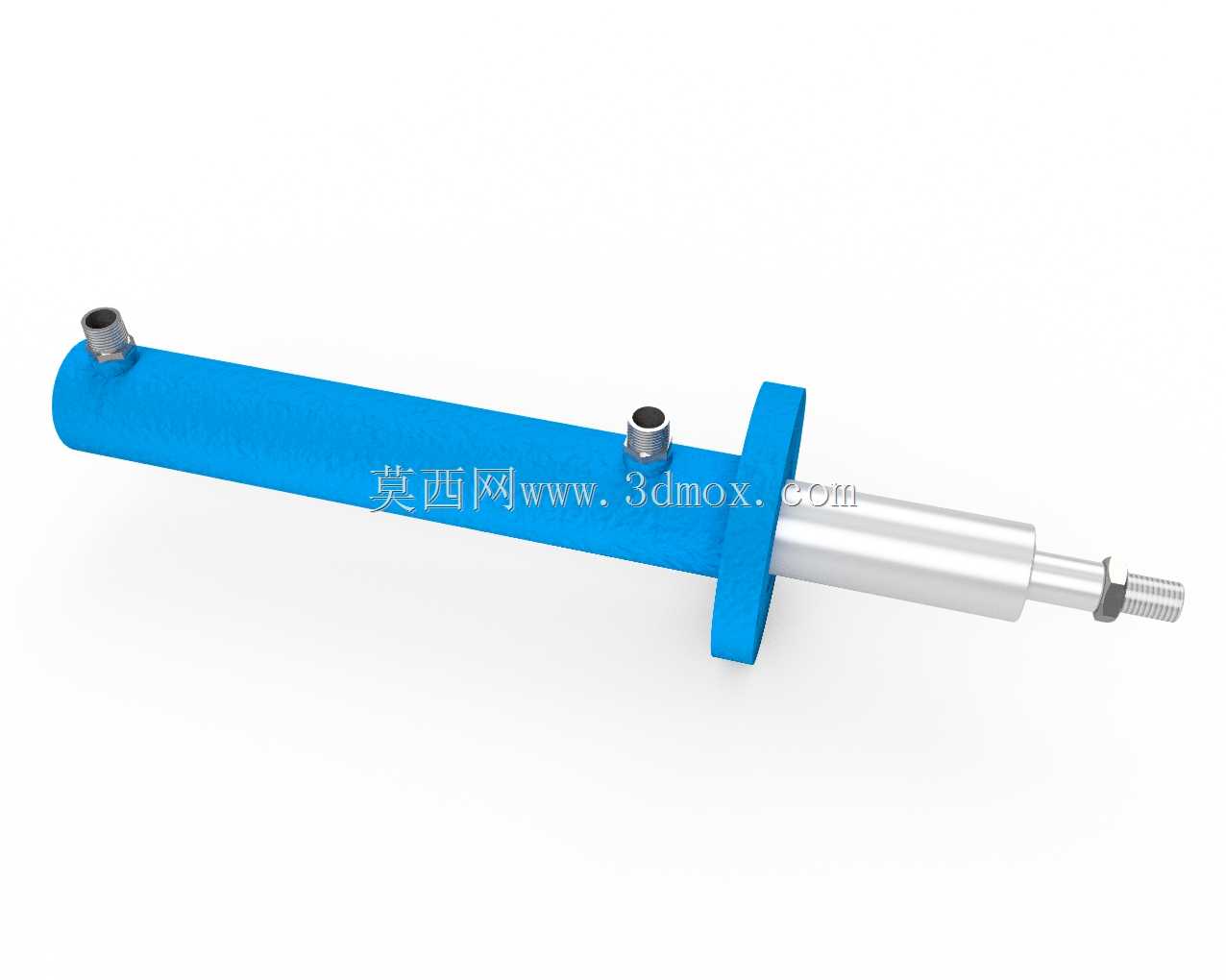

　　在中小型四柱液压机、单柱校直设备的液压回路设计中，执行元件的选型与结构匹配直接决定了整套设备的出力稳定性与行程精度，这款缸径50mm、行程300mm的液压缸，最初就是为4缸/4柱结构的小型定制液压机做力学性能验证而搭建的简化结构方案，没有做过多冗余的附加结构，所有尺寸边界都围绕试验场景的安装需求做了收敛，方便在试验台架上快速拆装、更换密封件或者调整安装位置。从安装边界来看，这款液压缸采用前端法兰安装形式，法兰盘的安装孔位完全匹配试验台架的安装面板开孔尺寸，缸筒整体为圆柱形结构，外径控制在适配50mm缸径的常规壁厚范围内，伸出杆的直径按照低速低压的试验工况做了匹配，不会出现杆径过细导致的受压失稳问题，

　　全伸出状态下的总长刚好适配300mm行程对应的安装空间，不会和台架的上下模座、导向柱产生运动干涉，缩回状态下的整体长度也能满足台架最小开模高度的要求，不需要额外调整台架的立柱间距或者工作台高度。从功能特性上看，这款液压缸的结构完全围绕低压工况下的力学性能测试需求设计，没有集成复杂的位移传感器、缓冲装置或者外置油路块，油口位置设置在缸筒尾部和前端法兰侧，分别对应无杆腔和有杆腔的进回油，通径尺寸匹配常规的液压油管接头，不需要额外做转接件就能和试验台的液压管路连接，密封结构采用最通用的Y型密封圈加导向环的组合，在0-16MPa的常规试验压力区间内可以保证稳定的密封效果，不会出现内泄或者外泄的问题，同时拆装难度低，

　　测试过程中如果需要更换密封件，不需要专用工具就能完成端盖的拆卸和密封件的更换。从设计思路上来说，这款结构没有照搬标准油缸的冗余设计，所有结构尺寸都服务于试验场景的核心需求：首先是保证50mm缸径对应的出力值在300mm行程范围内的输出一致性，缸筒内壁的粗糙度、活塞和缸筒的配合间隙都按照试验要求做了简化设定，不需要追求量产油缸的长寿命要求，只需要满足数十次到上百次的测试循环即可；其次是安装结构的通用性，前端法兰的安装尺寸参考了标准拉杆油缸的法兰安装参数，后续如果要替换成同规格的标准量产油缸，不需要重新加工台架的安装面板，直接就能完成替换；最后是加工工艺的简化，缸筒采用现成的无缝钢管加工，活塞、活塞杆、

　　法兰端盖都采用常规的45号钢加工即可，不需要做特殊的表面处理或者热处理，能在最短的时间内完成加工装配，投入到力学性能测试中。在实际应用场景中，这类简化结构的液压缸除了用于液压机的性能测试台架，也可以直接用在对油缸寿命要求不高、出力要求稳定的简易压装设备上，比如小型零件的压装工位、简易校直工装、非金属材料的压制成型工位，只要液压系统的压力、流量参数和油缸的缸径、行程匹配，就能稳定完成直线往复的出力动作。需要注意的是，因为这款结构是为测试场景设计的简化版本，没有设置行程限位和末端缓冲结构，接入液压系统的时候需要在外部设置硬限位或者行程开关，避免活塞运动到行程末端的时候出现撞击端盖的问题，同时如果要在更高压力的工况下使用，需要重新校核缸筒壁厚、活塞杆直径和法兰连接螺栓的强度，不能直接照搬这个结构的尺寸参数做高压工况的应用。从三维建模的角度来说，这款液压缸的所有结构特征都采用参数化建模方式搭建，缸筒长度、法兰厚度、活塞杆直径、安装孔位尺寸都可以根据实际的安装需求快速调整，不需要重新绘制整体结构，对于做液压设备方案设计、液压回路模拟的工程师来说，可以直接把这个模型导入到装配体中，用来验证安装空间、检查运动干涉，也可以基于这个基础结构修改参数，快速生成不同缸径、不同行程、不同安装形式的液压缸模型，大幅缩短方案设计阶段的建模时间。
