多层堆叠式水冷散热板结构设计方案

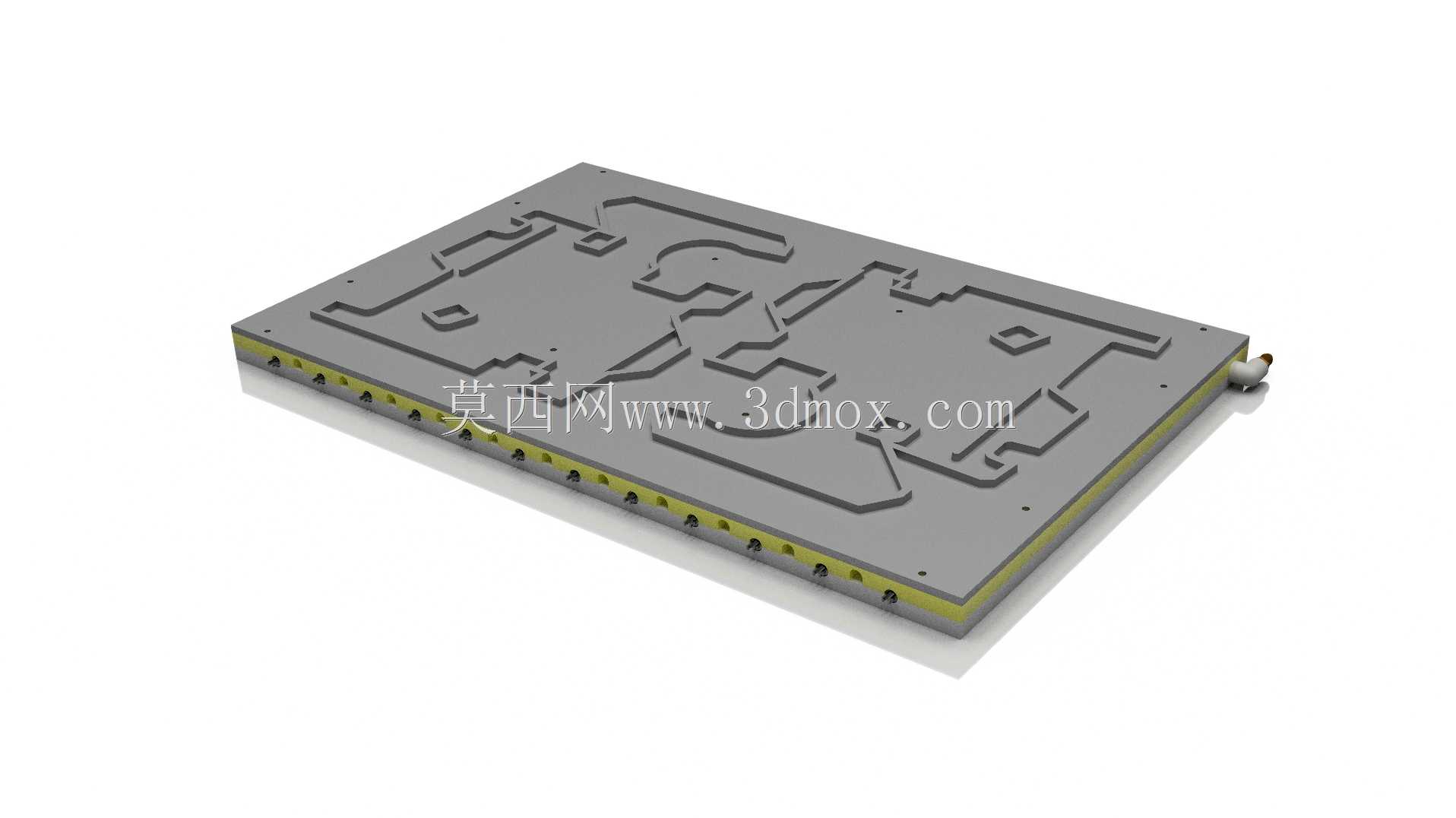

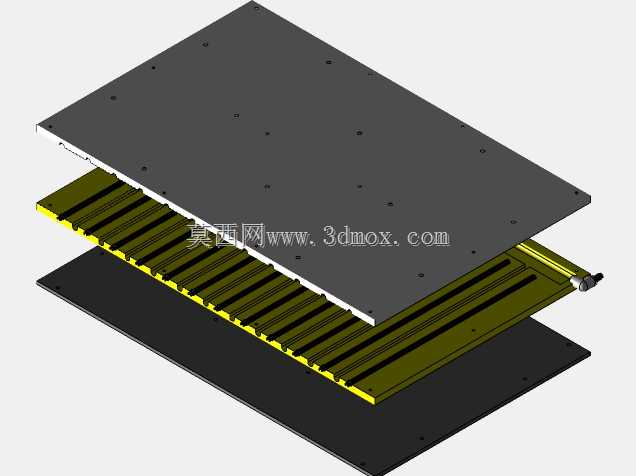

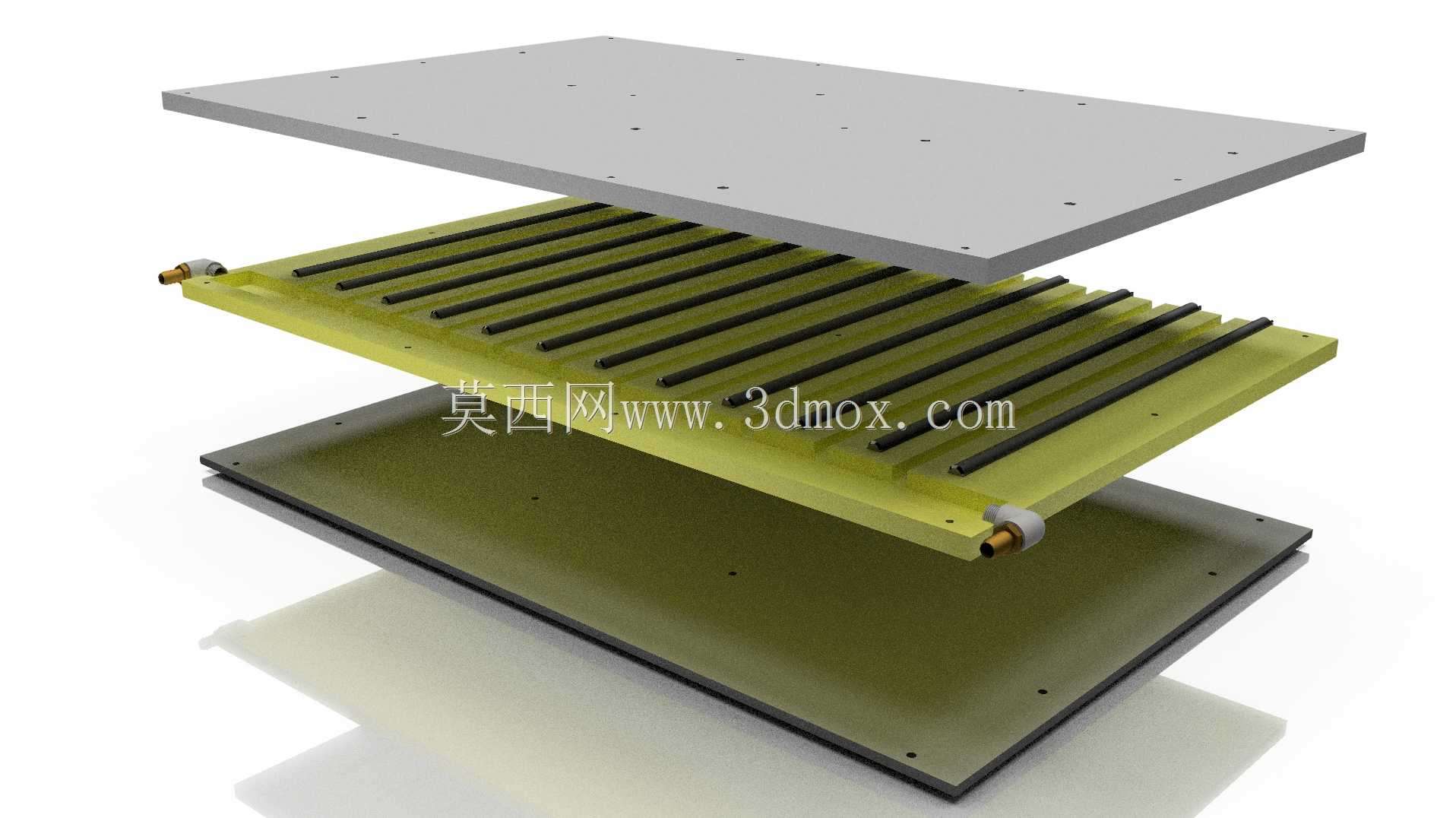

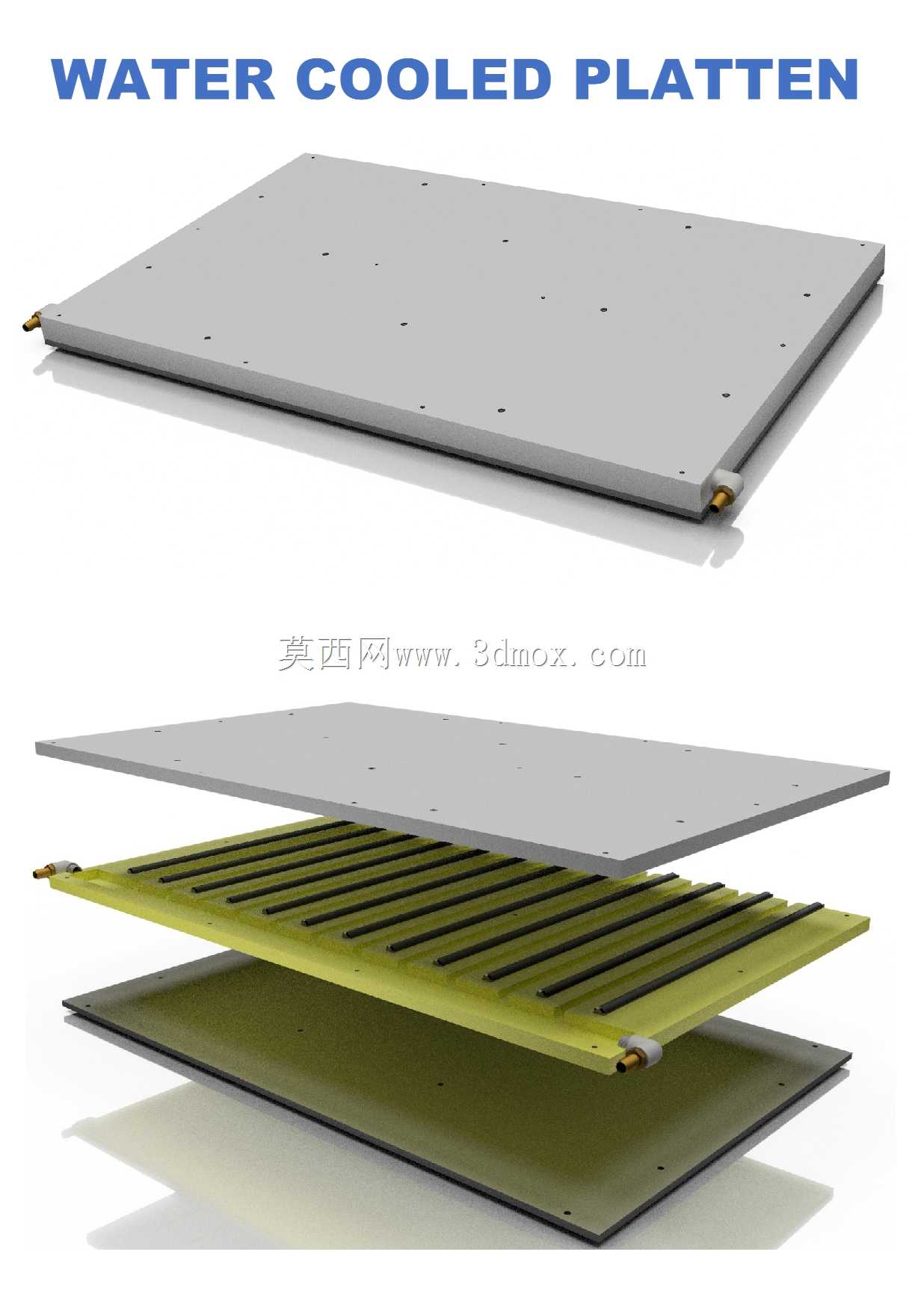

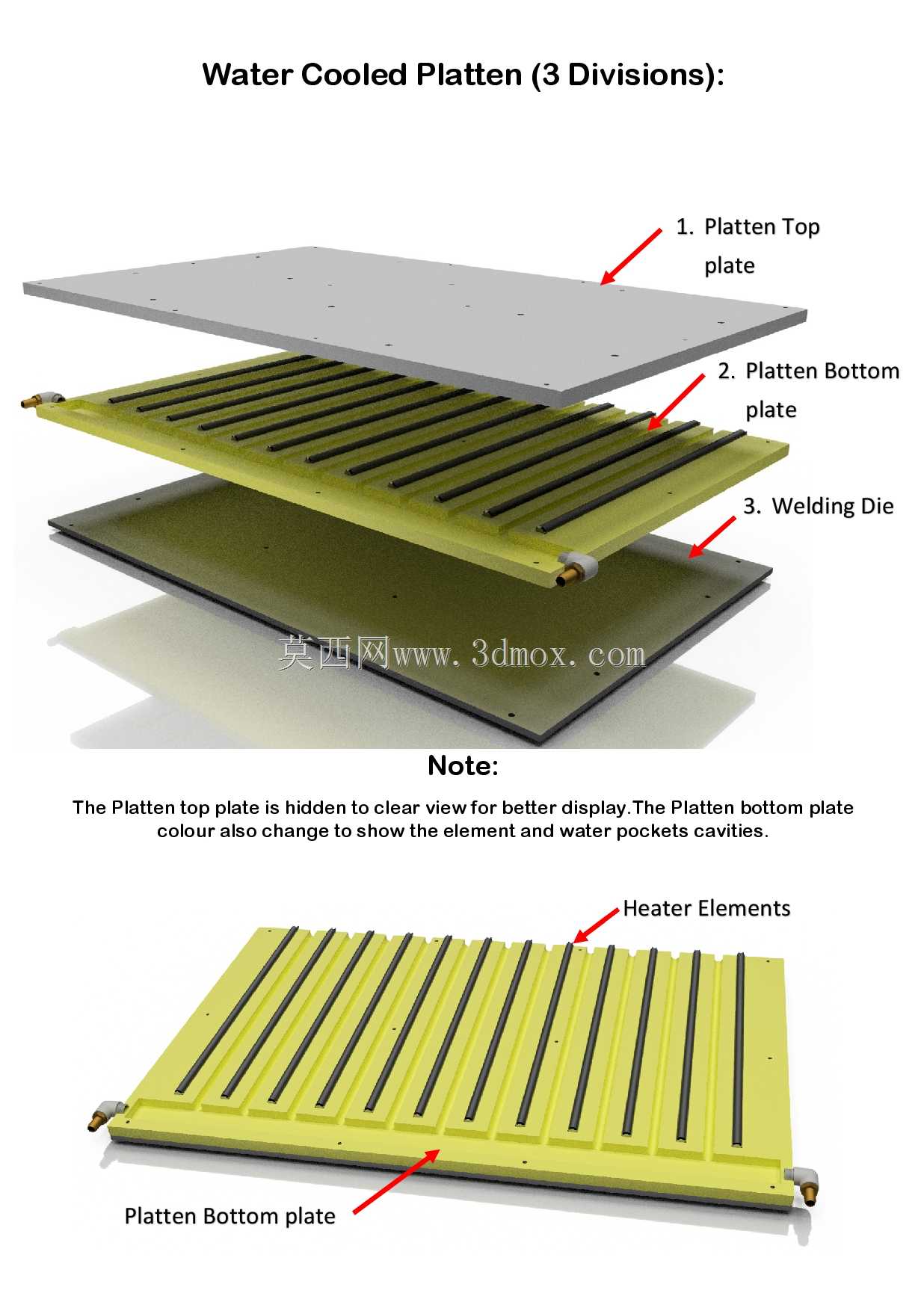

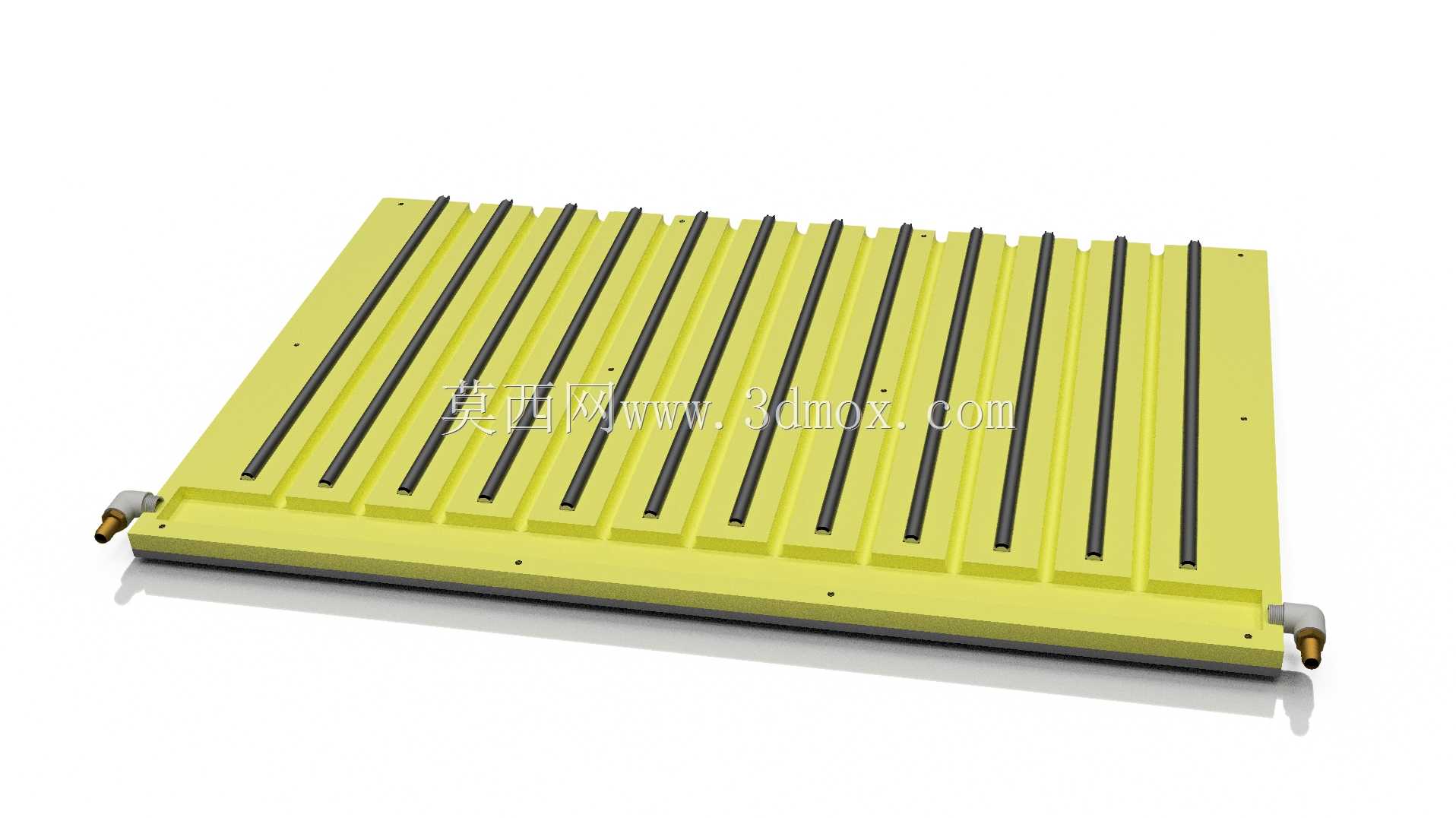

　　在工业热管理场景中，这类水冷板常被用于焊接工序后的工件快速降温环节，也可适配小功率发热电子模组、实验室小型加热台的温度调控需求，相比风冷散热结构，其单位面积换热效率更高，不会产生气流扰动带来的粉尘飞扬问题，适合对洁净度有一定要求的装配工位使用。从结构分层来看，该水冷板采用三层叠合设计，最上层为平整安装面板，表面预留规则阵列的安装孔位，可直接通过螺栓固定待冷却工件，面板平面度控制在合理公差范围内，保证与发热件的接触贴合度，降低接触热阻；中间层为流道核心层，采用平行排布的条形流道设计，流道沿板体长度方向贯通，两端预留冷却水进出接口，接口采用标准快插接头适配规格，可快速对接车间循环冷却水系统，流道截面经过优化，既保证冷却水的通流面积足够，

　　又避免流道过宽导致的水流死区，让冷却液能够均匀带走板体各区域的热量；最下层为密封底板，与中间流道层、上层面板通过焊接工艺实现密封连接，焊接后整体做保压测试，杜绝冷却液渗漏风险。设计过程中，首先要明确安装边界条件，板体整体为矩形平板结构，长宽尺寸适配常见小型加热工作台的安装位，厚度控制在紧凑范围内，不会过多占用设备垂直安装空间，进出水接头布置在板体短边侧方，避免与上方安装的工件、下方的设备支撑结构产生干涉，接头伸出长度经过校核，连接水管后不会超出板体的整体安装轮廓。流道设计阶段，需要平衡换热效率与流阻特性，平行流道的间距经过计算，既保证相邻流道间的导热路径足够短，让面板表面温度均匀性控制在允许偏差内，

　　又不会因为流道过密导致加工难度提升、焊接密封风险增大，流道的深度根据冷却水流量参数匹配，在常用车间供水压力下，冷却液流速处于合理区间，既不会因为流速过低导致换热效率不足，也不会因为流速过高造成流阻过大、水泵负载提升。密封结构的设计是这类水冷板的核心要点，叠合面的焊接采用钎焊工艺，焊接前各层板材的结合面做精加工处理，保证平面度与表面粗糙度满足焊接要求，焊接后整体做去应力处理，避免长期冷热交替工况下出现焊缝开裂问题，进出水接头与板体的连接采用焊接加密封胶双重防护，接头的安装位置做沉台设计，让接头端面与板体侧面齐平，减少外部磕碰导致接头损坏的概率。实际使用时，冷却水从一侧接头进入，沿平行流道均匀分布到整个板体截面，

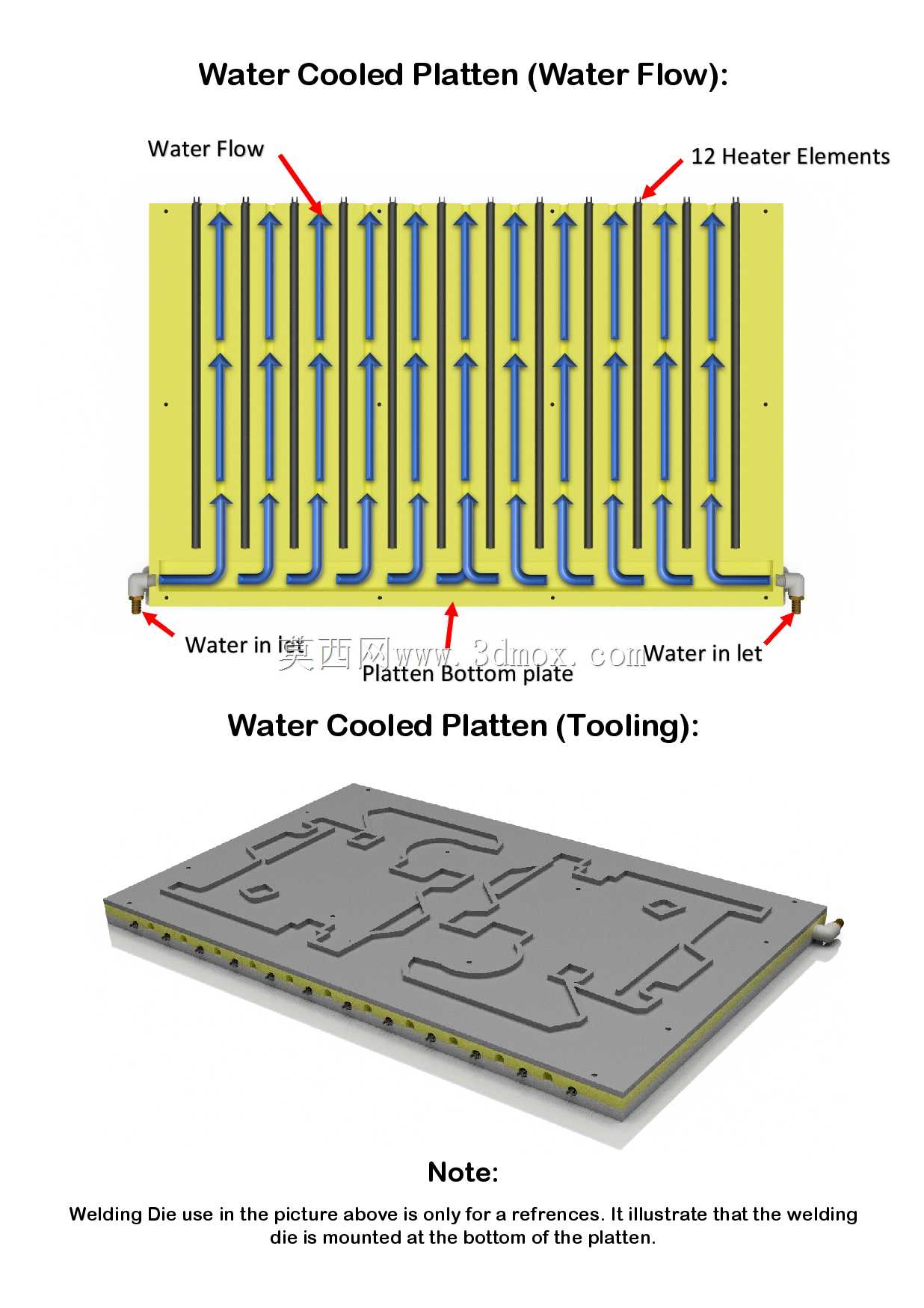

　　吸收面板传递过来的热量后从另一侧接头流出，带走焊接后工件的余热，让工件能够快速降温到后续工序可操作的温度，相比自然冷却可大幅缩短工序等待时间，提升工位周转效率。板体的材质选用导热性良好的金属材料，上层面板采用导热系数较高的板材，保证热量能够快速传递到流道区域，中间流道层与底板采用同材质板材，保证焊接兼容性，避免不同材质焊接产生的电化学腐蚀问题，所有外露表面做防锈处理，适应车间多湿多尘的使用环境。安装时，板体可通过底部预留的安装孔固定在设备支架上，也可直接放置在工作台面通过侧边的固定件锁紧，安装过程中要注意进出水接头的方向，保证冷却水为低进高出的流向，利于排尽管道内的空气，避免气阻影响换热效果，首次通水时需要打开排气阀，待流道内空气完全排尽后再关闭，保证冷却液充满整个流道腔室。日常维护中，可定期在冷却水回路中加装过滤装置，避免杂质堵塞流道，若长期不使用需要排尽流道内的残留积水，防止水垢堆积或者低温环境下结冰胀裂板体。
