翻盖式钣金铝制设备防护安装盒结构

　　这类翻盖式铝制安装盒，常被用在工业控制模块、小型信号处理单元、嵌入式检测组件的承载防护场景中，在户外小型传感节点、机床侧挂控制模块、桌面式测试工装的内置单元里都能见到同类结构的应用。不同于全密封焊接的铝壳，这种带铰接翻盖的结构，不需要完全拆解壳体就能完成内部元器件的调试、接线与检修，日常维护时不用将整个盒体从安装基面拆下，能大幅降低现场运维的操作复杂度。

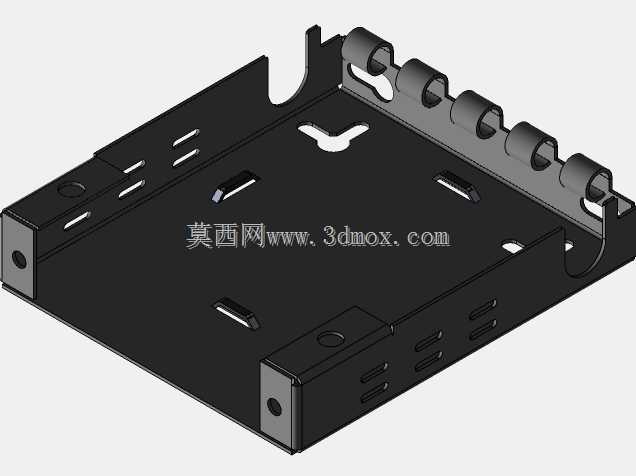

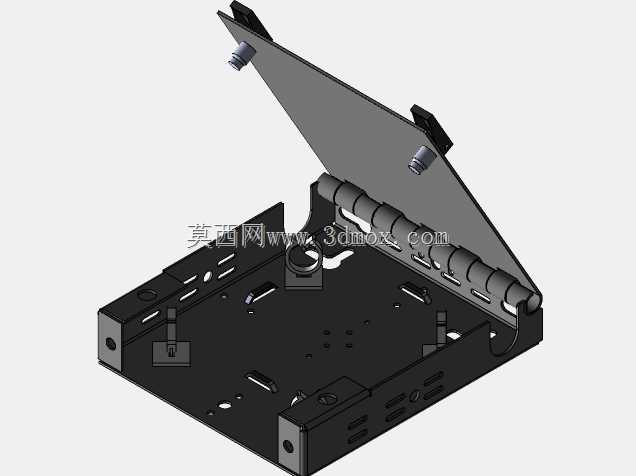

　　从功能特性来看，盒体基底做了多组不同规格的安装孔位，既有适配M3、M4规格紧固件的沉头安装孔，用来将盒体整体固定在设备机架、安装面板或者墙面基面上，也有分布在盒腔内部的凸台安装柱，可直接锁固PCB板、小型接线端子排、微型继电器模组这类内置元件，不需要额外在盒内加装安装导轨，能充分利用盒内的有限空间。盒体侧壁预留的多组条形槽与圆形过孔，分别对应散热气流通道、线缆引出通道，部分带翻边的过孔还能配套防水格兰头，满足不同防护等级的布线需求，避免线缆拉扯时磨损外皮。翻盖与盒体的铰接部位采用卷边穿轴的钣金结构，没有额外加装外露的合页配件，铰接部位的转动阻尼均匀，翻盖开启后能稳定停在最大开启角度，不会因为设备振动自行回落砸伤调试人员的手部，翻盖内侧预留的两个凸柱结构，可用来固定缓冲泡棉或者屏蔽弹片，合盖后能压紧内部元器件，同时实现盒体与翻盖的电气连通，提升整体的电磁屏蔽性能。

　　设计这类钣金铝盒时，首先要明确内置元器件的最大外形尺寸，预留出接线端子的插拔操作空间、线缆的弯曲半径空间，盒腔内部的有效深度要覆盖最高元器件的高度加上1-2mm的安全间隙，避免合盖后挤压元件。盒体的折弯圆角要匹配所选铝板的折弯系数，1.2-1.5mm厚度的铝板通常取0.5-1倍板厚的折弯内R，避免折弯处出现开裂或者回弹超差的问题。基底上的安装孔位要做沉头处理，保证紧固件锁固后表面不突出盒体底面，避免安装时出现盒体翘曲的问题，侧壁的散热槽开孔位置要避开内部安装凸台的受力区域，防止开孔后降低盒体的整体结构强度。翻盖与盒体的配合间隙要控制在0.2-0.3mm，既保证开合顺畅无卡滞，又不会因为间隙过大导致防护性能下降，盒体开口边缘做的小尺寸翻边结构，既能提升盒体的抗变形能力，合盖时还能与翻盖形成迷宫式密封结构，阻挡大部分粉尘进入盒腔内部。

　　从安装边界来看，这类铝盒的整体外形属于紧凑型设计，底面的固定孔位采用对称分布设计，适配常见的100mm、120mm间距的安装基面，不需要在安装面板上重新打非标孔位就能直接替换同规格的塑料接线盒。盒体的边角做了小倒角处理，没有尖锐的钣金毛刺，安装操作时不会划伤操作人员，翻盖的锁固部位采用隐藏式卡扣结构，合盖后外表面无突出的锁具配件，整体外观平整，既可以嵌入设备面板内部安装，也可以直接外露固定在设备侧壁，不会因为突出部件造成勾挂风险。在实际选型应用时，可根据内置元件的发热功率调整侧壁散热槽的开孔率，若应用在强电磁干扰场景，还可在盒体与翻盖的结合面加装导电泡棉，进一步提升屏蔽效能，若应用在潮湿户外场景，可在翻盖边缘加装密封橡胶条，配合侧壁的防水格兰头实现更高等级的防护效果。
