多纤维光纤电缆分叉连接结构

　　在光通信布线、工业传感信号传输、设备内部线束集成的实际工程场景中，多纤维分叉结构是解决单路多芯信号分流、多支路并行传输需求的核心连接部件，这类部件的设计合理性直接决定了布线施工效率、长期运行的信号稳定性以及线束的抗疲劳寿命。不同于常规单芯线缆的直连结构，多纤维分叉需要在主干线束与分支线束的过渡区域做应力分散设计，避免线缆反复弯折时芯线在分叉根部出现应力集中断裂的问题，这也是结构设计阶段需要优先考量的核心要点。从实际使用场景来看，这类分叉结构常应用在通信机房的配线架端接、工业设备内部光信号模块的分路连接、户外光纤布线的支路引接场景中，不同场景下对分叉的防护等级、弯折半径、抗拉伸性能的要求存在明显差异，

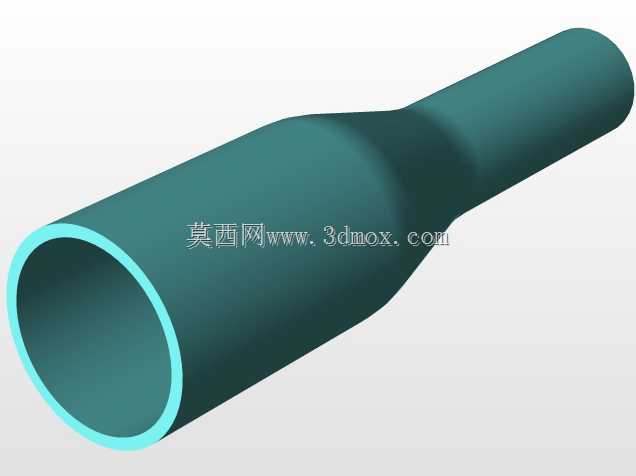

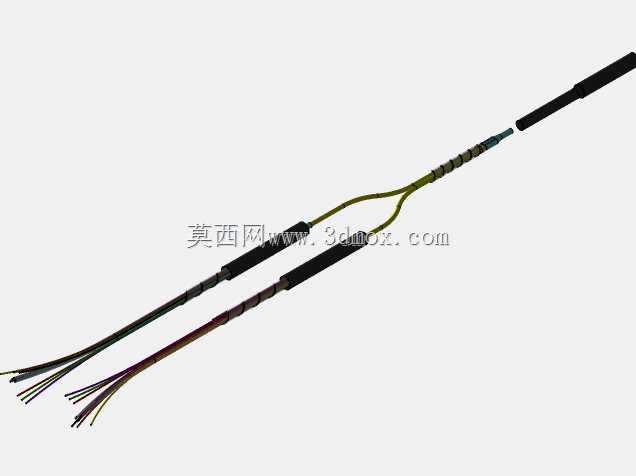

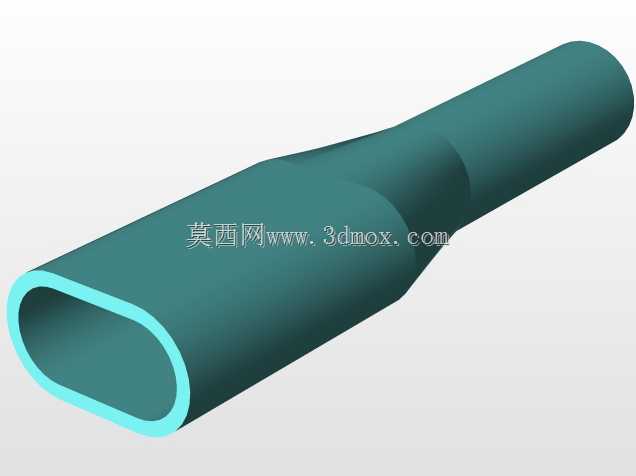

　　比如户外布设的场景需要在分叉外层增加耐候性的热缩防护层，而设备内部布设的场景则更侧重分叉结构的紧凑性，避免占用过多设备内部的安装空间。在结构设计层面，主干段的多根光纤芯线在分叉位置按照预设的支路数量做有序分束，每一支路的芯线数量根据传输需求做匹配，分束位置首先用柔性绑扎带做初步固定，避免芯线在分叉处出现错位窜动，之后在分束过渡区域注塑成型或者套装渐变式的防护护套，护套的硬度从主干端到分支端做梯度变化，靠近主干的部分硬度稍高，起到固定分束位置、抵抗外部拉伸力的作用，靠近分支的部分硬度更低，保证分支线缆可以灵活弯折，适配不同的布线走向。外形尺寸方面，主干段的外径根据内置芯线的总数量确定，常规12芯分2路的结构主干外径控制在8mm左右，

　　单分支的外径控制在4.5mm左右，分叉过渡段的长度设置为35mm，这个长度既可以保证应力有足够的分散距离，又不会因为过渡段过长导致布线时出现冗余弯折的问题，安装边界上需要预留的最小弯折半径为主干外径的10倍，分支段的最小弯折半径为分支外径的15倍，安装时分叉根部距离固定线卡的距离不能小于20mm，避免固定点的夹持力直接作用在分叉应力集中区域。从功能特性来看，这类分叉结构可以实现单路多芯光纤到多路少芯光纤的平滑过渡，不需要在传输链路中额外增加转接接头，减少了信号转接带来的损耗，同时一体化的防护结构可以避免芯线外露，提升整体结构的防尘、抗牵拉性能，在长期振动的设备内部使用时，也不会因为振动导致芯线移位或者接触不良。

　　设计过程中还需要考虑不同芯线的张力匹配，在分束时每一根芯线都要保持均匀的张紧度，不能出现部分芯线牵拉过紧、部分芯线冗余弯折的情况，否则在后期使用时，受拉的芯线会率先出现断裂，影响整体的传输寿命。外层的防护材料选用阻燃级的柔性聚烯烃材料，兼顾耐温性能和弯折韧性，适配-20℃到70℃的工作环境温度范围，满足大多数工业场景和室内通信场景的使用要求。在布线施工时，这类预制好的分叉结构可以直接端接对应接口，不需要现场做分束防护处理，能够大幅缩短施工周期，同时标准化的结构设计也能避免现场施工时因为操作不规范导致的分叉处芯线损伤问题，提升布线工程的整体质量。
