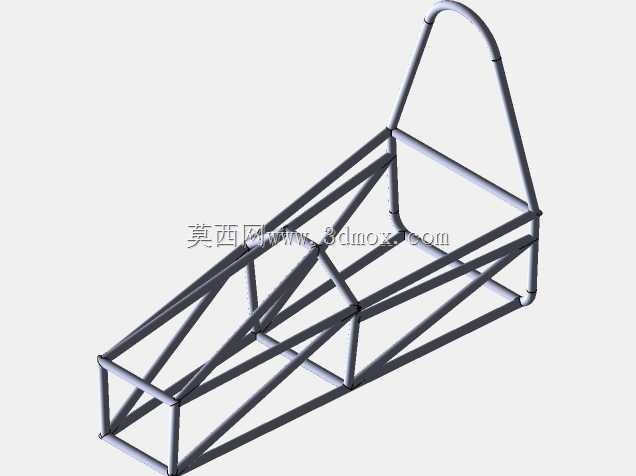

铬钼钢材质方程式赛车管式空间车架结构

　　这套管式空间框架结构，是面向大学生方程式赛事打造的铬钼钢承载基体，核心作用是为整车所有子系统提供可靠的安装基准，同时在碰撞工况下通过管材的塑性变形吸收冲击能量，为驾驶舱内的乘员构建完整的生存空间。不同于量产乘用车的承载式车身结构，这类管式桁架车架完全依靠不同规格的冷拔铬钼钢管拼接形成受力整体，没有额外的冲压覆盖件参与承载，所有载荷都通过管材的轴向拉压完成传递，结构效率远高于同重量的钣金焊接结构。

　　从实际赛事应用场景来看，这套车架的前部区域预留了动力总成、前悬架上下叉臂、转向机、制动总泵的安装点位，管材排布特意避开了前轮跳动的最大包络面，即使在悬架全压缩、转向达到最大转角的极限工况下，轮胎也不会与车架本体发生运动干涉。中部驾驶舱区域的环形防滚箍采用了更大管径、更厚壁厚的铬钼钢管材，完全满足赛事规则对防滚结构的刚度要求，侧向、顶部、后部的斜撑管材形成了稳定的三角形受力单元，即便车辆发生侧翻、侧向撞击，驾驶舱的变形量也能控制在安全阈值内，不会侵入乘员的生存空间。车架后部的桁架结构直接承接后悬架、差速器、排气系统的安装载荷，管材的走向特意匹配了动力总成的输出轴线，减少了传动系统的附加弯矩，同时预留了散热系统、线束的走线路径，避免后期装配时出现管线与结构件干涉的问题。

　　设计过程中，所有管材的连接节点都做了相贯线切口处理，保证每根管材都能与相邻管件实现线接触贴合，焊接时可以形成连续的焊缝，避免出现点接触导致的应力集中问题。不同受力区域的管材规格做了差异化匹配：主承载路径上的管材采用大直径厚壁管，次要承载的辅助斜撑采用稍小规格的管材，非承载的安装支架则采用薄壁管材弯折成型，在保证整体扭转刚度、弯曲刚度满足赛事要求的前提下，尽可能降低结构自重，提升整车的推重比。

　　从安装边界来看，车架前部的前悬安装点坐标严格匹配悬架硬点设计，同轴度误差控制在极小范围内，避免后期装配时出现悬架运动学参数偏差；驾驶舱区域的座椅安装点位、安全带锚点位置都按照人体工程学要求排布，适配不同身高的驾驶员操作，同时预留了仪表台、方向盘、踏板组的调节空间；车架底部的平面度做了严格控制，方便后期安装底板、扩散器等空气动力学部件，保证空气动力学套件的安装精度。所有安装点位都提前焊接了对应的安装螺母或者支架，不需要后期在主结构管材上钻孔破坏结构完整性，避免钻孔带来的应力集中削弱车架强度。

　　实际装配过程中，这套桁架结构的开放性设计也为各系统的调试提供了便利，维修人员可以直接从侧面接触到动力总成、悬架的连接点，不需要拆解大面积的覆盖件就能完成常规的调校与维护工作。管材之间的空隙也方便布置整车线束、冷却管路、燃油管路，所有管线都可以沿着管材走向固定，避免行驶过程中管线晃动磨损，同时远离排气等高温部件，降低安全隐患。
