商超端头绿色多层置物陈列架结构设计

　　做商超陈列设备结构设计快十二年，经手的端头架方案没有一百也有八十，这次的绿色多层端头陈列架，是针对连锁便利店、社区生鲜店的端头促销位做的定向优化方案，很多刚入行的设计师做这类展架总盯着承重参数堆料，实际跑过现场就知道，端头位的使用场景比常规货架复杂得多——它既是通道交汇处的视觉焦点，要承接临期促销、新品试推、爆品堆头的展示需求，又要兼顾补货效率、顾客取货动线，甚至还要适配不同门店的吊顶高度、地面找平偏差，不能光看三维图里的造型好看就定稿。

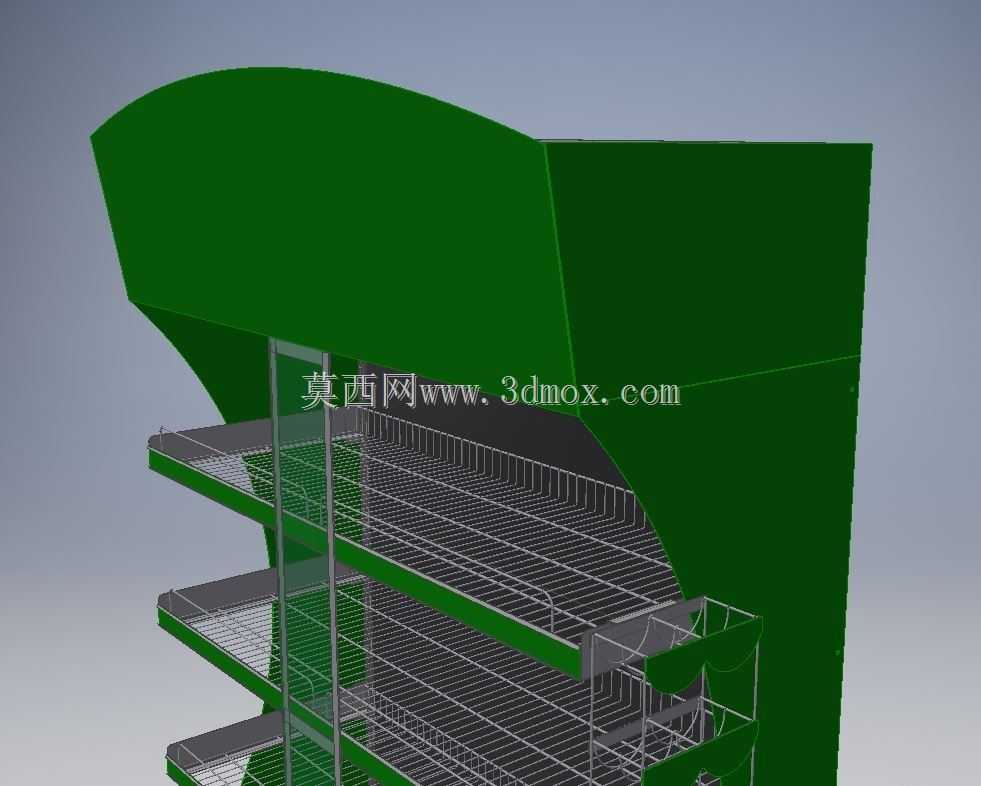

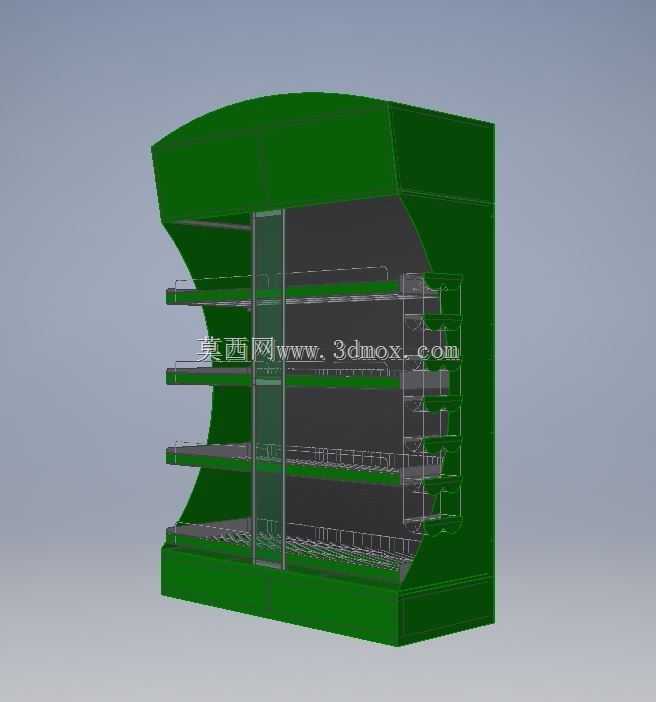

　　先讲实际落地的应用场景，这类端头架一般布置在主副通道的交汇转角、收银台前方动线节点、冷藏柜旁的关联陈列区，和常规双面货架不同，它的单侧展示面完全朝向客流主方向，顶部做了弧形的挡边造型，一方面是弱化金属架的生硬棱角，避免顾客拎着购物篮经过时剐蹭磕碰，另一方面这个弧形面刚好可以粘贴POP促销海报，不用额外加装海报架，省了后期配件采购和安装的成本。架体的主体护板采用深绿色饰面，是特意匹配生鲜区、休闲食品区的视觉调性，绿色本身能降低顾客的视觉疲劳，也能衬托红色包装的零食、绿色包装的生鲜产品，比常规的白色、灰色货架更有视觉辨识度，但又不会像大红色那样过于刺眼，长时间看也不会产生视觉不适。

　　再讲功能特性的设计考量，三层金属 wire 网格置物层，不是随便选的网丝直径，每层的网格间距控制在30mm，网丝直径4mm，既可以保证袋装零食、盒装日用品、散装果蔬的放置稳定性，不会出现小件商品卡缝、掉落的情况，又能让顾客透过网格看到下层的商品，提升陈列的通透感，不会像实心层板那样挡住视线。层板的前端做了15mm高的向上翻边，这个细节很多新手会漏，补货的时候员工推着货箱往层板上放货，很容易把商品推到层板边缘滑落，这个翻边不用太高，太高会挡住低层商品的视线，15mm刚好能挡住商品的底部边缘，不会滑落，又不影响展示效果。层板的后侧做了可调节的卡扣结构，和立柱的孔位配合，可以实现每25mm一档的高度调节，不同门店可以根据陈列商品的包装尺寸调整层间距，比如放2L装大瓶饮料的时候就把层间距调到350mm，放袋装小零食的时候调到220mm，适配性比固定层板的架子强很多。

　　设计思路上，我当时做这个方案的时候，特意把架体的整体深度控制在450mm，比常规双面货架的350mm深度多了100mm，端头位本身就是做堆头促销的，太浅的话放不了几排货，补货频率太高会增加门店员工的工作量，但也不能做太深，超过500mm的话，后排的商品顾客够不到，容易形成陈列死角，临期商品压在后排没人拿，反而会增加门店的损耗。整体高度做了1500mm，这个高度是经过现场测算的，成年顾客的视线平视高度大概在1400-1600mm之间，架体顶部的弧形挡边最高处刚好在1600mm，不会挡住顾客看向货架后方的视线，也不会让顶层的商品超出顾客的抬手取货高度，1500mm的高度，身高155cm的女性顾客抬手就能拿到顶层的商品，不用踮脚，适配绝大多数到店顾客的取货高度。

　　安装边界的细节也做了充分考量，架体的底部预留了10mm的调节脚杯安装位，每个立柱底部都配了尼龙调节脚，地面有3-5mm的找平偏差的时候，不用垫纸片、木片，直接拧动脚杯就能把架体调平，避免层板倾斜导致商品滑落。架体的后侧预留了20mm的走线槽空间，如果门店要在端头架上加装LED灯带、价格牌电子屏，不用额外走明线，线材可以从后侧的预留空间穿到顶部，既美观又能避免线材被购物车剐蹭破损。左侧的透明亚克力挡板，是专门针对散装商品、小包装商品做的防掉落设计，亚克力板的厚度是3mm，透明度高，不会挡住商品，又能防止顾客拿取旁边商品的时候把端头架上的商品碰掉，亚克力板采用插槽式安装，后期如果有磨损，不用拆整个架体，直接抽出来更换就行，维护成本很低。

　　很多人觉得货架设计没什么技术含量，其实这类商用陈列设备，每一个尺寸、每一个结构细节，都是跑了几十家门店，观察顾客取货习惯、员工补货流程，一点点磨出来的，不是在软件里拉个长方体、加个网格就能交付的。比如层板的前端和护板之间留了5mm的间隙，就是为了清洁的时候方便，抹布可以直接伸进去擦到立柱的位置，不会留卫生死角；顶部的弧形护板采用卡扣式连接，不用焊接，运输的时候可以拆成平板包装，能节省差不多40%的运输空间，到店之后员工照着说明书半小时就能组装完成，不用专门找安装工人，这都是实际落地的时候必须考虑的问题，光看渲染图好看没用，要能真正适配门店的实际使用需求，减少后期的运维成本，才是合格的结构设计。
