工业过滤操作平台钢结构设计方案

　　这套钢结构操作平台主要服务于流程工业现场的过滤工序作业场景，常见于化工、水处理、食品加工等需要布设多组过滤罐体的生产车间或户外装置区，核心作用是为操作人员提供稳定的高位作业面，同时承载过滤设备本体、配套管线及操作荷载，解决立式过滤设备安装高度较高、人员日常操作、巡检、设备维护无可靠站立空间的实际问题。

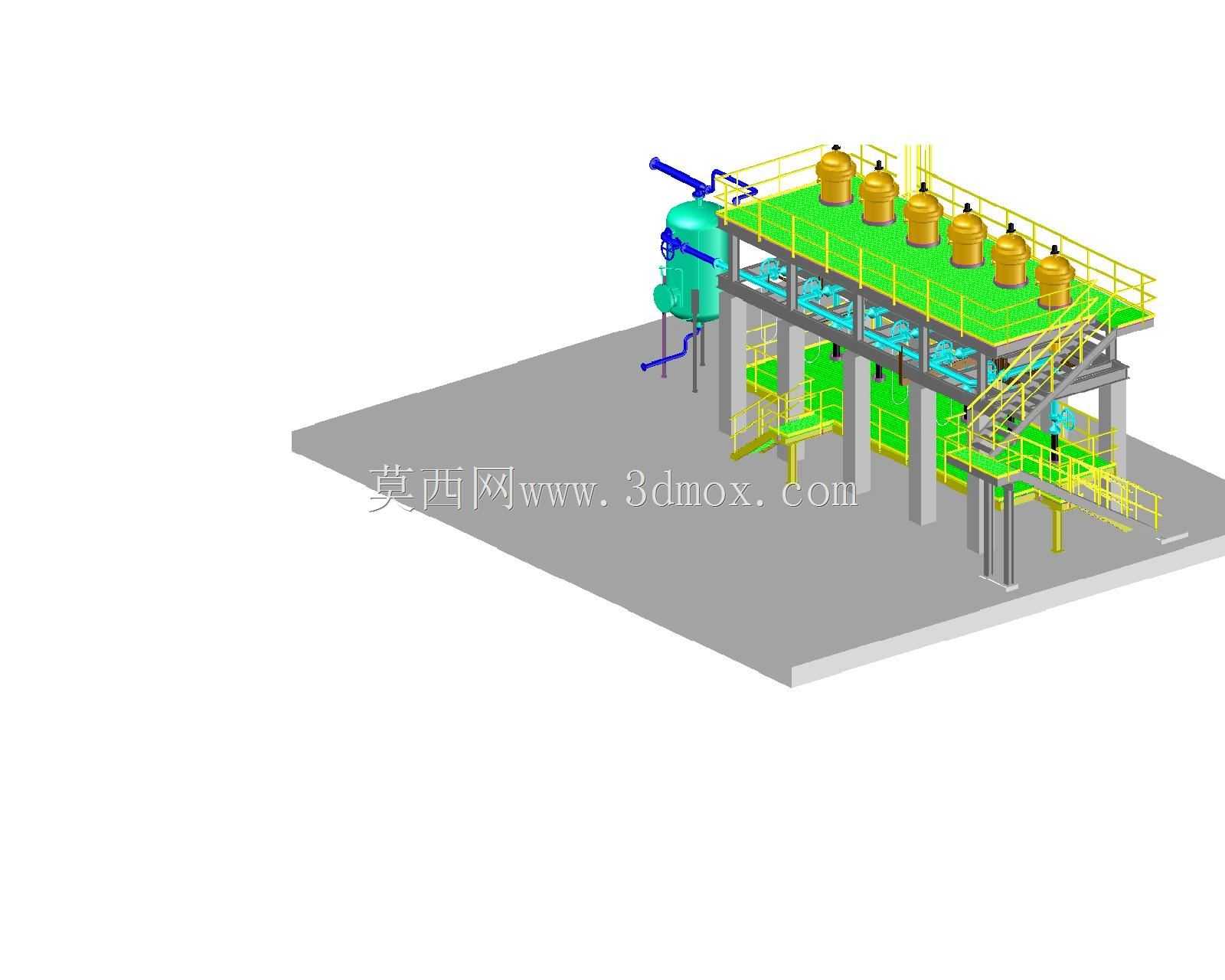

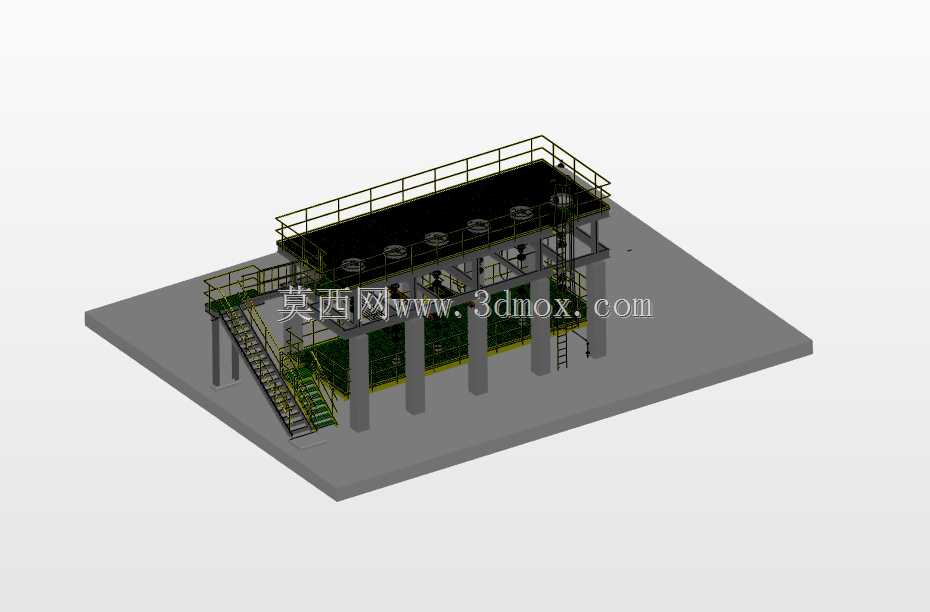

　　从结构设计逻辑来看，整体采用架空式钢框架布局，底部通过多根等距布置的方形钢立柱承载上部荷载，立柱底部可通过预埋地脚螺栓与混凝土地面或设备基础刚性连接，安装边界需保证立柱排布区域地面平整度偏差不超过千分之三，同时预留出下部过滤设备的吊装、管线布设及日常巡检通道，避免平台支撑结构与下部设备、管线产生安装干涉。上部作业面采用花纹钢板满铺设计，钢板下方通过横向、纵向的型钢次梁与主梁焊接形成整体受力框架，保证作业面在均布活荷载、设备集中荷载作用下的挠度控制在规范允许范围内，不会出现明显形变影响作业安全。

　　平台的通行与疏散设计充分考虑现场作业需求，一侧设置倾斜式钢斜梯连接地面与作业面，梯段踏步采用防滑格栅板或花纹钢板制作，踏步高度、宽度符合人体工程学要求，两侧设置连续扶手，保证人员上下通行的安全性。作业面四周设置高度符合安全规范的固定式防护栏杆，栏杆底部设置挡脚板，防止工具、小型零配件从高处坠落伤及下方作业人员，同时在靠近过滤设备操作位的栏杆处预留可开启的活动门，方便人员近距离操作设备阀门、观察仪表参数。

　　针对过滤工序的作业特点，平台上部预留了设备安装的固定点位，可直接匹配多组立式过滤罐体的安装法兰位置，设备安装后人员站在平台上可直接完成滤芯更换、阀门调节、压力读数、物料取样等常规操作，无需额外搭设临时脚手架，大幅提升日常运维的效率。平台侧面还设置了直爬梯连通作业面与平台顶部区域，方便人员对平台顶部布设的排气阀、排空管线、顶部仪表进行检修作业。

　　在细节设计上，所有钢结构构件的连接节点均采用焊接加螺栓紧固的组合方式，关键受力节点做加劲肋补强，保证整体结构的抗侧移能力，可承受现场一定的风荷载及设备运行产生的振动荷载。钢构件表面可根据现场使用环境做防腐涂装处理，在腐蚀较强的工况下可采用热浸镀锌处理，延长结构的整体使用寿命。平台的整体尺寸可根据现场过滤设备的数量、排布间距进行灵活调整，单组平台可适配2-6台并联布置的过滤设备，也可通过多组平台拼接形成更长的作业走道，覆盖整条过滤生产线的操作需求。

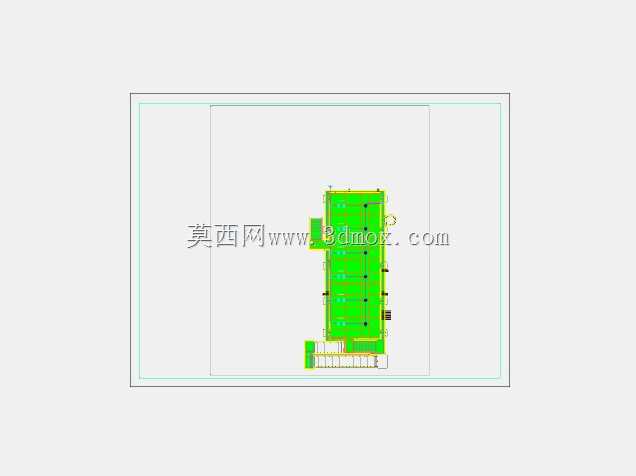

　　从建模精度来看，模型完整还原了钢立柱、主次梁、铺板、斜梯、直爬梯、护栏、挡脚板等所有结构构件的实际尺寸与连接关系，可直接用于结构受力验算、安装施工交底、现场布局模拟，帮助设计人员提前核对平台与过滤设备、周边管线、厂房结构的位置关系，避免现场安装时出现尺寸冲突，减少施工过程中的设计变更。
