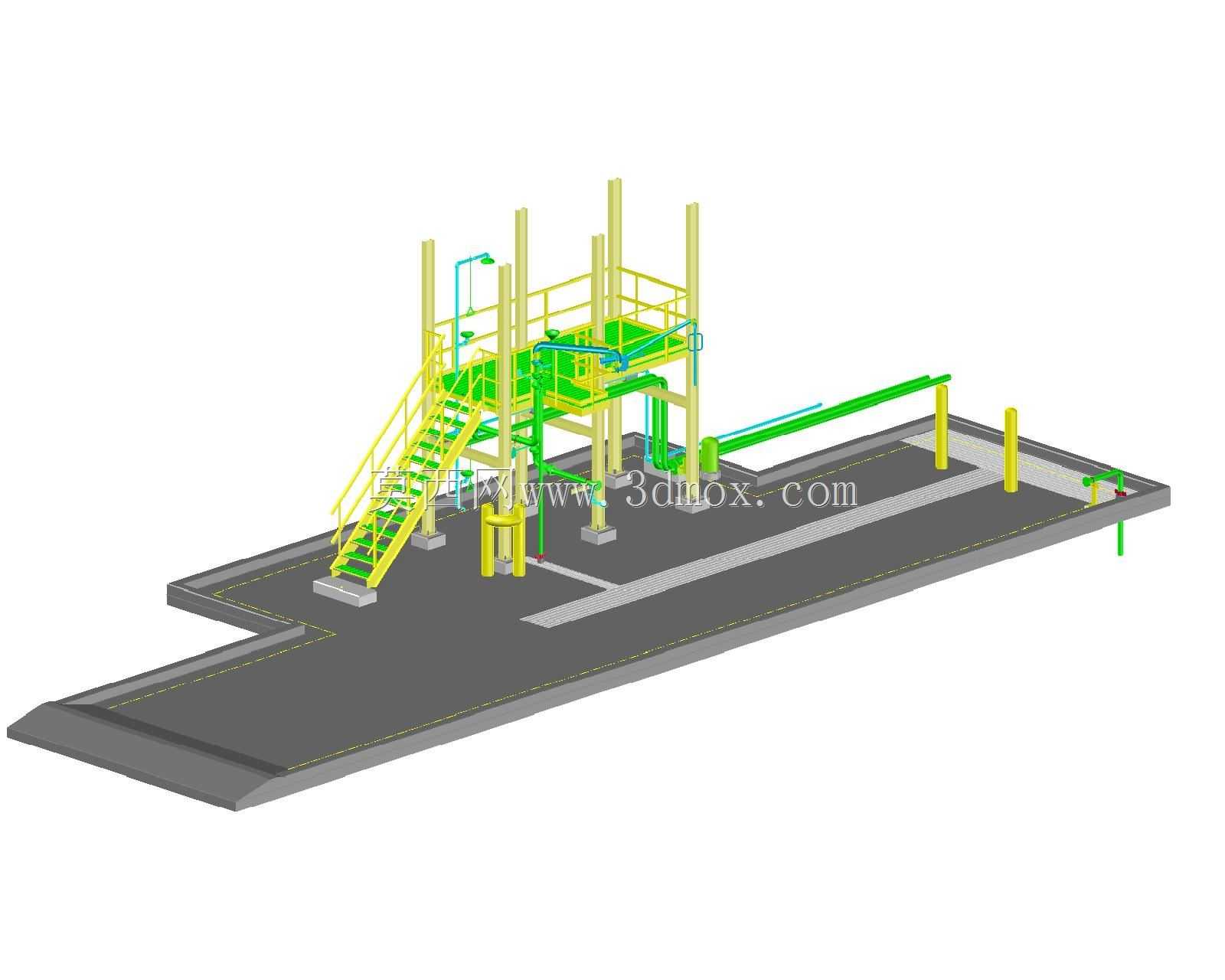

化工废碱液罐车装卸作业平台装置

这套装置针对化工厂区废碱液外运装车场景设计，核心解决腐蚀性废液从暂存环节到罐车转运的密闭输送、安全作业问题。整个站台采用下沉式边缘适配设计，站台铺装面预留12%的坡度坡向集液沟槽，可将作业过程中滴漏的废液导流至收集槽，避免腐蚀介质漫流污染作业区域。站台一侧设置带斜梯的操作平台，梯步采用防滑格栅板设计，平台护栏高度符合化工作业防护标准，操作面预留管道安装支架位，可根据现场管线走向调整输送臂的固定位置。输送管线采用架空布设方式，从平台操作面延伸至罐车停靠位的装卸工位，管线支架预留防腐衬层安装间隙，适配碱液输送管道的防腐包覆要求。站台停靠区域设置三个防撞立柱，立柱底部采用预埋螺栓固定，可承受罐车停靠时的低速撞击，避免站台结构受冲击损坏。设计阶段充分考虑罐车停靠的位置偏差，输送臂的水平回转范围覆盖正负30度，垂直调节行程满足不同高度罐车进料口的对接需求，无需司机反复调整车辆位置即可完成对接。操作平台的层高设置为2.2米，作业人员站立操作时可平视罐车进料口，方便观察对接状态与进料过程，平台下方预留废液收集槽的安装空间，收集槽与厂区废碱液回收管线连通，滴漏介质可直接回流至暂存系统，无需人工清理。整个装置的安装边界需满足罐车转弯半径要求，站台外侧预留3.5米的车辆通行通道，斜梯设置在站台远离车辆进出的一侧，避免人员上下梯时与通行车辆产生动线交叉。管线布设时在靠近操作位的位置设置紧急切断阀安装位，阀门操作高度距平台面1.2米，作业人员遇到突发情况可快速切断输送通路。站台铺装层采用耐碱混凝土浇筑，表面做防腐防渗处理，所有钢结构构件均预留防腐涂层厚度，焊接位置做打磨钝化处理，避免碱液积存造成焊缝腐蚀。
