带防滑齿纹的双色塑料调节旋钮

　　这类手拧调节旋钮在轻工设备、小型实验装置、民用流体控制类产品里应用极广，日常接触到的小型气路调压阀、桌面级实验台夹具、小型设备的档位调节机构、甚至部分家用净水设备的流量调节端，都会用到同结构的旋钮零件，相比金属旋钮，塑料材质的旋钮自重更轻，接触手感温和，不会像金属件那样在低温环境下产生冰手的触感，也不会因为长期接触手上的汗液出现锈蚀掉漆的问题，很适合需要频繁手动调节、操作力度不大的工况场景。从实际使用的功能逻辑来看，这类旋钮的核心作用是把人手的旋转扭矩传递到下方的阀杆或者调节螺杆上，通过旋转角度的变化，实现通路开度变化、夹具夹紧力调整、档位切换这类功能，所以设计的时候首先要考虑的就是手拧操作的防滑性能，

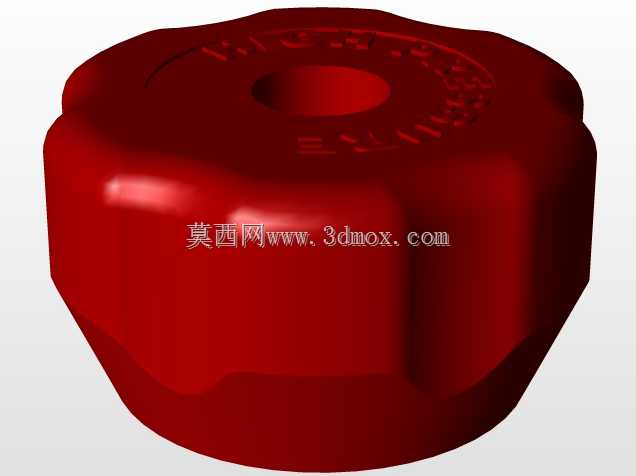

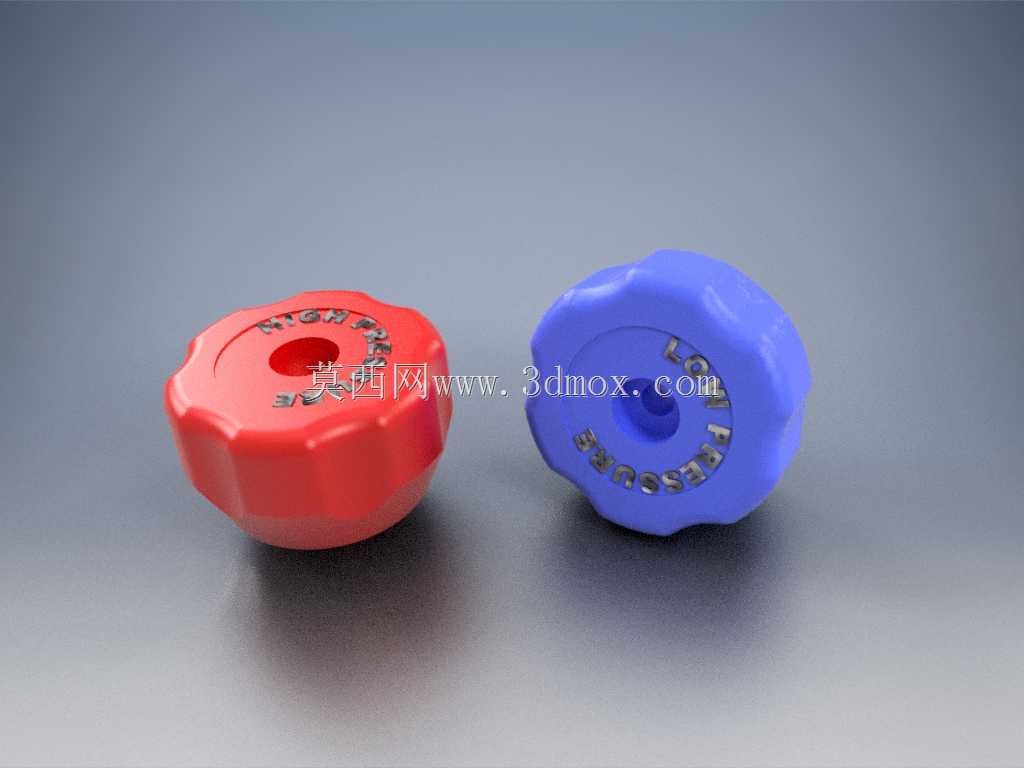

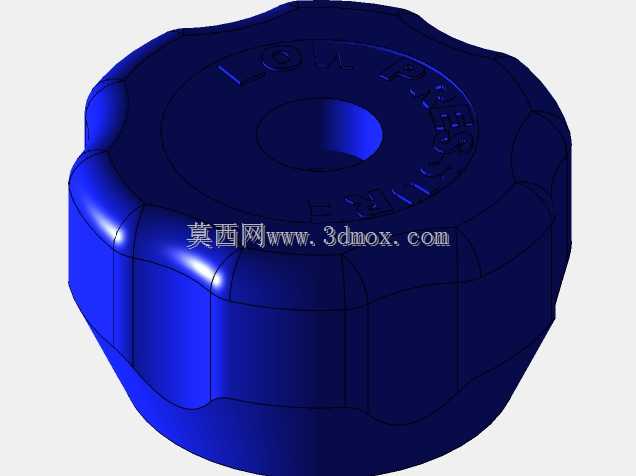

　　你能看到旋钮外圈做了均匀分布的多段齿状凸起，不是光滑的圆柱面，这个结构就是为了增大手指和旋钮表面的接触摩擦力，哪怕手上沾了少量水或者轻薄的油污，旋转的时候也不容易打滑，不需要额外借助扳手之类的工具，徒手就能完成调节操作，操作效率比光面旋钮高很多。旋钮顶面做了内凹的字符标识区域，图里的两个旋钮分别模压了对应的压力档位标识，旋转的时候可以直接通过顶面的字符对准设备上的基准标记，快速判断当前的调节档位，不需要额外加装指针或者刻度贴，标识和零件一体成型，长期使用也不会出现标识磨损脱落的问题，比后期丝印或者粘贴标签的耐用性强太多。中心的通孔是安装配合位，这个孔的尺寸是和下方被驱动的阀杆/螺杆直接匹配的，

　　设计的时候要根据配合件的截面形状做对应结构，如果是和圆杆配合就要加顶丝固定位，如果是和D型轴、多边形轴配合就要把内孔做成对应的截面形状，保证旋钮和轴之间不会出现相对空转，扭矩传递更直接。从安装边界来看，这类旋钮的整体高度不会做的太高，毕竟是外露在设备外壳上的操作件，太高的话容易在设备搬运、日常操作的时候被磕碰导致断裂，外圈的齿纹外径也要控制在合理范围，外径太小的话人手捏持的时候发力不便，外径太大又会占用过多的设备面板空间，相邻两个旋钮之间的安装间距也要参考旋钮外径预留足够的手指操作空间，避免调节一个旋钮的时候碰到旁边的其他操作件。材质选择上一般用耐磨的工程塑料注塑成型，本身有足够的结构强度，日常手拧的扭矩完全不会导致零件开裂，

　　不同的颜色区分也能帮操作人员快速识别不同功能的旋钮，比如红色对应截止类调节、蓝色对应参数类调节，降低误操作的概率。设计的时候还要考虑旋钮底部和设备面板之间的间隙，不能让旋钮旋转的时候摩擦面板表面，不然长期使用会磨花面板，还会增大旋转阻力，一般会在旋钮底部做小范围的凸台结构，减小和面板的接触面积，让旋转动作更顺畅。另外这类旋钮的边角都做了圆弧过渡处理，没有尖锐的棱角，人手操作的时候不会刮伤皮肤，哪怕快速旋转调节也不会有硌手的感觉，细节上的处理完全贴合手动操作件的人机工程要求。
