内螺纹连接式管路堵头结构设计

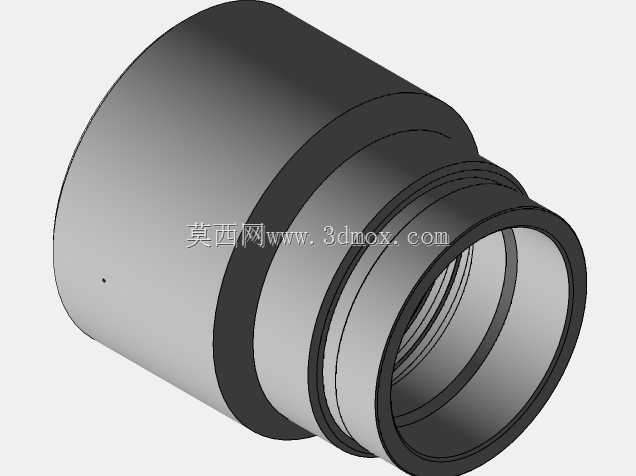

　　在液压管路、气动回路、流体输送系统的布设与运维场景中，管路末端的封堵元件是保障系统压力稳定、防止介质泄漏、避免管路内部进入杂质的核心基础零件，这类堵头的设计合理性直接影响整套管路系统的运行可靠性，很多现场出现的泄压、渗漏问题，追根溯源都和堵头的结构设计、安装匹配度不足有关。这款内螺纹式堵头采用阶梯轴式的外形结构，整体为回转体构型，从功能段划分可以分为三个核心部分：最外侧的大直径圆柱段是安装受力段，设计时预留了足够的扳手夹持接触面，既可以适配开口扳手的拧紧操作，也能满足套筒工具的安装需求，避免拧紧过程中出现棱边打滑、表面损伤的问题；中间的过渡段做了等直径的收窄设计，一方面可以减少零件整体的材料用量，降低加工过程中的材料损耗，

　　另一方面也能在安装时给密封垫圈预留定位空间，避免垫圈在拧紧过程中出现偏移、挤出的情况；最内侧的小直径段加工有标准内螺纹，用来和待封堵管路的外螺纹接头实现配合连接，螺纹段的长度经过匹配计算，既保证足够的螺纹啮合扣数来承受系统额定压力下的轴向推力，也不会因为螺纹过长导致安装到位后出现螺纹顶死、密封面无法贴合的问题。从安装边界来看，这款堵头的最大外圆直径根据适配的管路通径做了对应匹配，安装时需要预留的径向操作空间略大于最大外圆直径，方便扳手完成拧紧操作，轴向安装长度则包含螺纹旋入深度、密封垫圈压缩量以及外侧受力段的厚度，在管路布局设计时需要提前预留对应的轴向空间，避免和周边的管路、阀件产生安装干涉。设计这类堵头时，

　　首先要明确适配的管路螺纹标准，是普通公制螺纹还是密封管螺纹，不同的螺纹标准对应的牙型角、螺距、公差带都有明确的规范要求，螺纹加工的精度直接影响连接后的密封性能，如果是采用非密封螺纹的设计，必须在过渡段的端面预留密封面的加工位置，密封面的平面度、表面粗糙度要满足密封垫圈的压缩要求，表面不能有径向的加工刀痕，否则即使垫圈压缩到位，也会沿着刀痕出现渗漏通道。在实际工况应用中，这类堵头不仅可以用在系统组装时预留的工艺接口封堵，也可以在管路改造、元件更换时作为临时封堵元件使用，相比外螺纹堵头，内螺纹堵头不需要在待封堵的管路上加工内螺纹，直接对接现有管路的外螺纹接头即可完成安装，现场操作的便捷性更高，尤其是在设备运维的现场抢修场景中，

　　不需要对原有管路做二次加工，就能快速完成管路末端的密封。从结构强度的角度考虑，堵头的壁厚设计要满足系统最高工作压力下的强度要求，尤其是螺纹根部的位置，是应力集中的高发区域，设计时在螺纹和过渡段的衔接位置做了圆角过渡处理，避免热处理或者受力时出现应力开裂的问题，零件的材质选择可以根据输送介质的特性做对应调整，普通液压油、空气介质的场景可以采用碳钢材质做表面发黑或者镀锌处理，有腐蚀性介质的场景则可以更换为不锈钢或者铜合金材质，满足不同工况的耐腐蚀要求。很多设计人员在做这类小零件的建模时，容易忽略螺纹收尾、退刀槽的细节结构，导致生成的三维模型和实际加工出来的零件存在偏差，这款堵头的模型完整还原了螺纹段的退刀槽结构、各段衔接位置的圆角过渡，以及密封面的精度要求，在做管路系统的整体装配模拟时，可以直接导入模型完成干涉检查、安装空间校验，避免后期现场安装时出现空间不足、无法拧紧的问题。在实际选型匹配时，除了确认螺纹规格的一致性，还要注意堵头的额定工作压力要和所在管路的系统压力相匹配，不能出现低压配件用在高压回路的情况，同时密封垫圈的材质也要和输送介质兼容，避免出现垫圈被介质腐蚀溶胀，导致密封失效的问题。
