G型螺旋压紧夹钳结构设计

　　日常机加工工位、木工拼接作业、小型工件粘接固定场景里，这类G型螺旋夹是出镜率极高的手动压紧工具，没有复杂的动力配套，靠纯机械结构就能实现稳定的夹持力输出，不管是临时固定待钻孔的薄板件，还是粘接固化阶段压合拼接的木料、塑料件，甚至是焊接作业时临时定位小型焊件，都能快速装夹使用，不需要额外搭建复杂的工装基座。

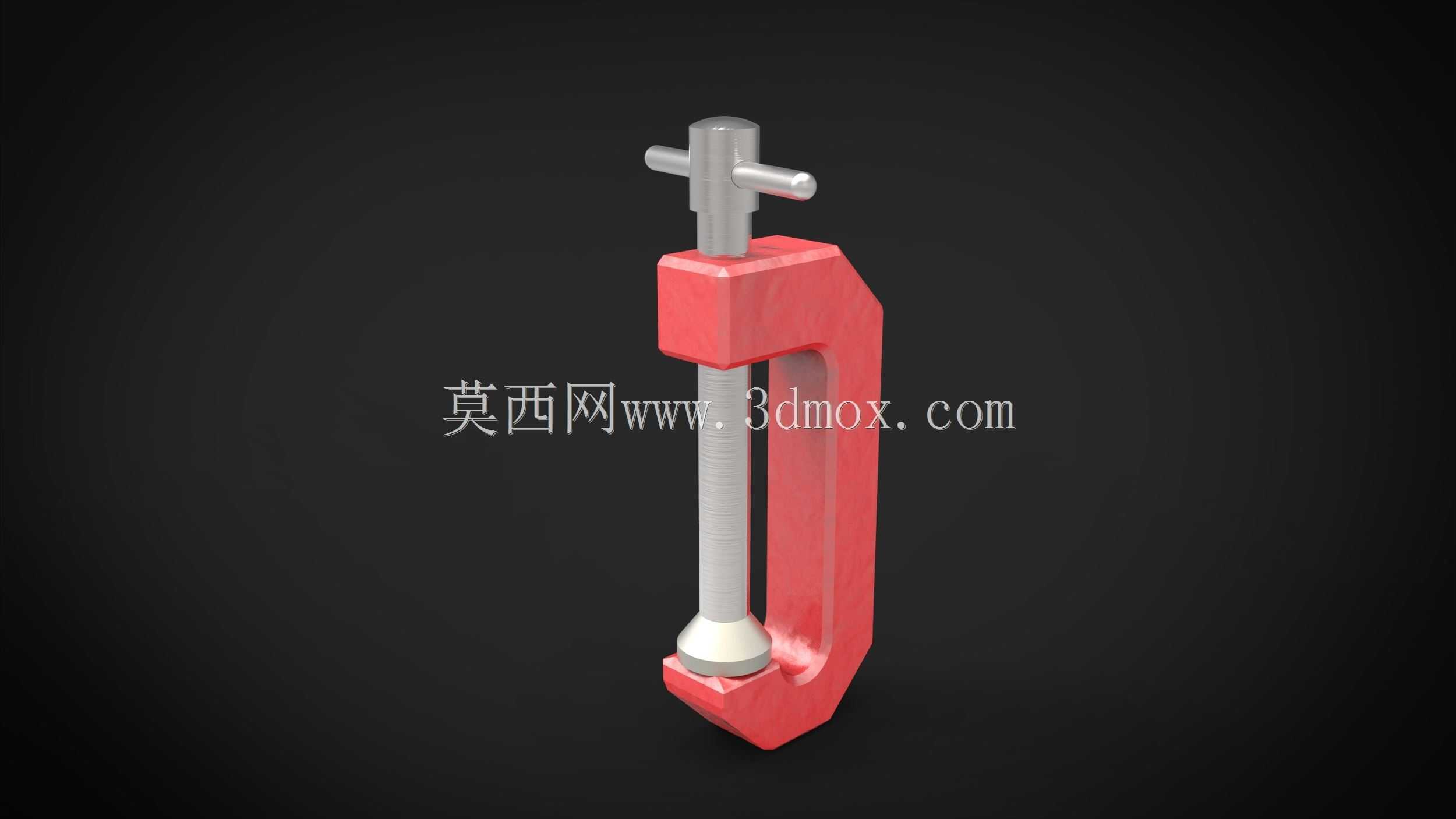

　　从结构设计逻辑来看，整个夹身采用一体式C型铸钢框架，开口侧的受力路径沿着C型臂从固定压脚端传递到丝杆安装端，框架截面做了渐变加厚处理，靠近丝杆受力的上横梁位置壁厚比侧边臂厚增加约20%，避免大夹紧力下框架出现开口扩张变形，长期使用也不会出现夹口歪斜导致的压合面不平行问题。丝杆部分采用梯形传动螺纹，相比普通三角螺纹，传动效率适中但自锁性能优异，夹紧后不会因为工件的反作用力出现丝杆回退松脱，不需要额外增加锁止结构就能保持持续的压紧力。丝杆顶端的T型转动手柄采用贯穿式销接固定，转动时力臂长度适配人手握持施力的范围，不需要借助额外加力杆就能输出足够的夹紧扭矩，手柄两端做了圆角钝化处理，长时间施力转动也不会硌伤手掌。

　　丝杆下端的活动压头采用球面铰接结构，压头可以在小角度范围内自适应偏转，遇到被夹工件表面存在轻微斜度、或者框架放置不完全垂直于工件表面的情况，压头能自动贴合工件接触面，不会出现局部点接触压伤工件表面、或者夹紧力集中导致工件移位的问题。固定压脚和活动压头的接触面都做了平整化处理，表面粗糙度控制在Ra3.2左右，既保证足够的摩擦力防止工件滑脱，又不会因为过于粗糙在软质工件表面留下明显压痕。

　　尺寸边界上，这款夹钳的最大开口深度适配常规小型工件的夹持需求，C型框架的喉深覆盖常见手工操作的工件宽度范围，整体闭合状态下的外形尺寸可以适配常规工具箱的收纳格，方便现场作业人员随身携带取用。安装使用时不需要固定基座，直接将C型开口跨在待夹紧的工件叠合位置，转动T型手柄让活动压头接触工件表面后，再施加半圈到一圈的拧紧力矩即可达到合适的夹紧力，针对不同厚度的工件，只需要正反转手柄调整丝杆伸出长度就能适配，不需要更换任何配件，适配的工件厚度范围从几毫米的薄板到几十毫米的叠合件都能覆盖。

　　实际使用场景中，这类夹钳还常作为临时辅助工装配合其他设备使用，比如在台钻上加工小型异形件时，可以用它把工件压在钻床工作台面上替代专用夹具，减少专用工装的制作成本；在设备维修现场，也可以用它临时固定松脱的零部件、压合需要过盈装配的小型衬套，适用场景覆盖了金工、木工、维修、装配等多个作业环节。设计过程中特意控制了整体重量，框架在保证结构强度的前提下做了合理的减重处理，单手握持操作没有明显负重感，丝杆表面做了防锈氧化处理，在车间潮湿环境下长期放置也不会出现锈死无法转动的问题，日常维护只需要定期在梯形螺纹位置涂抹少量润滑脂，就能保证转动顺畅，延长整体使用寿命。
