农用移动卷管式枢纽灌溉设备结构设计

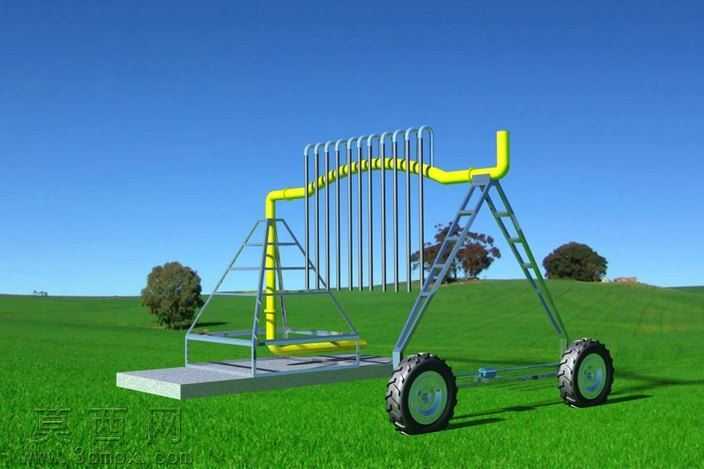

本作品为农用移动枢纽灌溉系统的三维设计成果，采用CATIA软件完成全参数化建模与实景渲染，整体还原了田间作业场景下的设备真实形态。建模阶段首先搭建设备的核心承载框架，采用三角桁架式金属支架结构，通过约束装配保证支架的受力合理性，支架底部设置混凝土配重基座，避免设备作业时发生侧翻，行走部分采用大花纹农用橡胶轮胎搭配金属轮毂，适配田间松软路面的通行需求，轮胎与支架通过可转动的轮轴连接，保证设备转向移动的灵活性。输水系统作为设备的核心功能模块，建模时对黄色输水管道进行了分段参数化设计，包含竖向进水管段、弧形汇流管段以及多组平行排布的竖向喷灌支管，管道连接处采用圆弧过渡结构，降低输水过程中的水头损失，管道材质设置为耐腐PVC材质，表面添加哑光塑料质感与轻微的使用磨损纹理，还原农用设备的真实质感。设备的爬梯结构采用等距排布的金属圆管焊接成型，与主支架通过焊接约束固定，方便操作人员攀爬调试顶部的输水阀门。渲染阶段采用户外蓝天草地的HDR环境贴图，添加自然日光光照效果，调整阴影参数让设备在草地上投射出柔和自然的阴影，地面材质设置为带有细微草叶纹理的绿色草地材质，远处添加低多边形树木模型作为场景点缀，提升整体渲染图的真实感。设计过程中重点考量了设备的移动作业适配性，将输水卷管结构与行走轮架集成设计，既保证灌溉作业时管道排布的规整性，又能在转移地块时通过轮式结构快速移动，无需额外吊装设备，同时配重基座的设计平衡了顶部输水管道的重量，避免设备在坡地作业时发生倾覆，整体结构紧凑合理，符合农用灌溉设备的实用化设计需求，可用于农业机械课程设计、灌溉设备研发参考等场景。
