行星齿轮传动机构三维结构设计

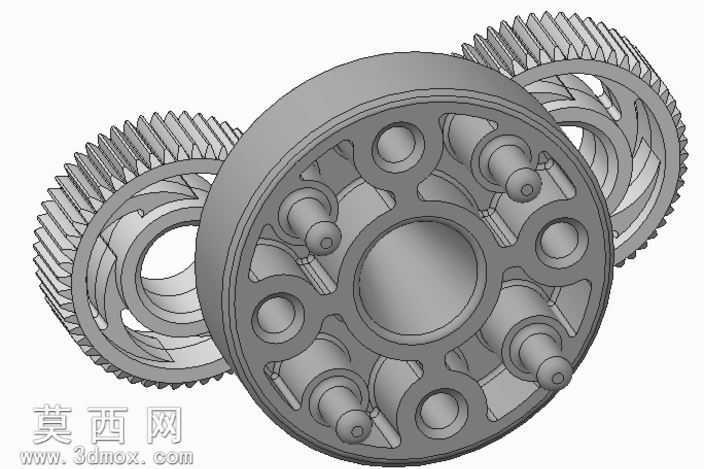

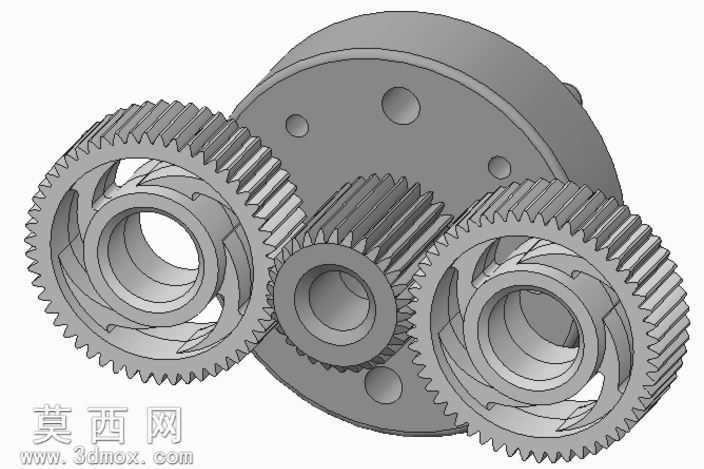

本作品为行星齿轮传动机构的三维参数化建模成果，建模过程严格遵循行星轮系的啮合传动原理，以中心太阳轮、多组均匀排布的行星轮、固定内齿圈以及集成行星轮轴的行星架为核心构成要素，完成了整套轮系的精准结构复刻。建模阶段首先完成各齿轮的参数化齿形构建，依据渐开线齿廓生成逻辑，精准匹配模数、齿数、压力角等核心啮合参数，确保太阳轮与行星轮、行星轮与内齿圈之间的齿侧间隙、啮合接触位置完全符合机械传动设计规范，避免出现传动卡滞、干涉等设计缺陷。行星架采用镂空辐板式结构设计，在保证行星轮轴安装定位精度、整体结构刚性的前提下，通过均匀分布的减重孔设计有效降低构件整体重量，行星轮轴与行星架安装位的同轴度、轴孔配合公差均在建模中做了对应结构预留，可直接用于后续工程出图与装配验证。整套模型完成了全装配体的干涉检查，对行星轮公转、自转过程中的运动轨迹做了完整的运动仿真验证，确保各构件在全传动行程内无结构碰撞，传动比输出稳定。材质渲染阶段针对不同构件做了差异化材质区分，齿轮构件采用调质合金钢材质表现，还原金属构件的哑光金属质感与机加工表面纹理，行星架部分采用与齿轮构件一致的金属材质表现，通过光影层次区分不同构件的结构边界，清晰展现轮系内部的装配层级与传动逻辑。设计过程中充分考虑了行星轮系的均载特性，多组行星轮沿太阳轮周向均匀排布，可有效分散传动过程中的载荷，提升整套机构的承载能力与传动平稳性，模型结构完整，各构件的装配关系清晰，可直接用于机械原理教学演示、减速机构设计参考以及相关传动产品的前期方案验证。
