双屏扩展式笔记本底座支架结构设计

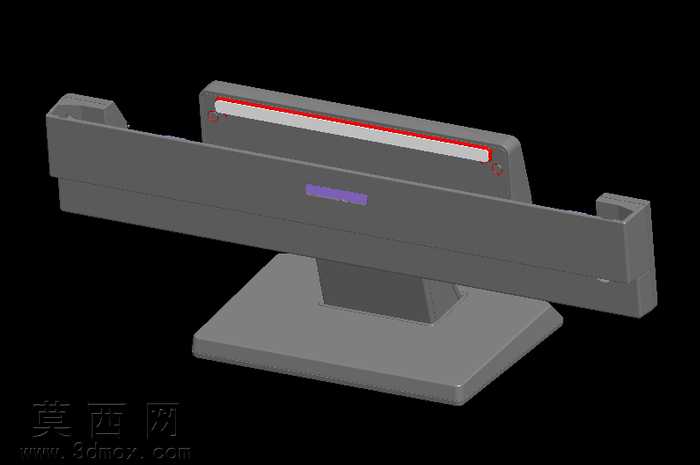

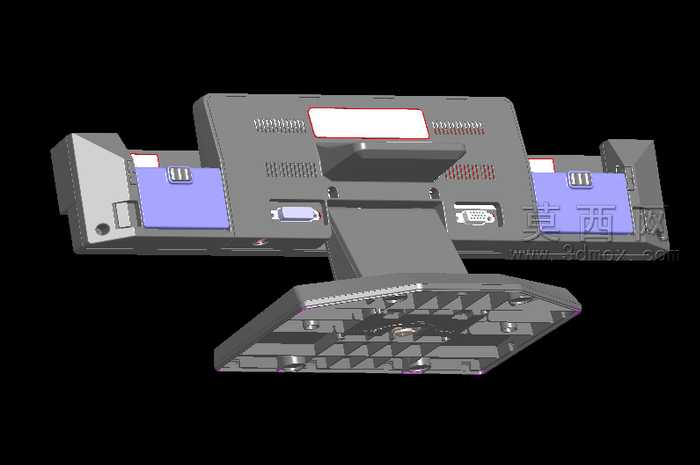

本作品为双屏扩展式笔记本底座支架的三维结构设计，建模过程中依托参数化三维设计软件完成全结构的特征构建，首先从整体装配基准出发，先确定底座承托平台的核心定位，底座采用大面积多边形承托结构，内部设计有纵横交错的加强筋网格，在保证整体支撑强度的同时有效降低结构自重，避免整体结构过于厚重带来的使用负担。中部支撑立柱采用变截面过渡结构，衔接底部承托平台与上部的设备安装主体，立柱内部预留有走线空腔，可容纳扩展接口的连接线缆，实现线缆的隐藏式排布，保持使用场景的整洁。上部主体为笔记本核心安装位，表面预留有对应设备的接口避让槽、散热通风孔位，通风孔采用阵列式细密格栅设计，既保证空气流通实现散热功能，也避免大尺寸开孔带来的结构强度下降问题。主体两侧对称设计有可扩展的副屏安装模块，模块侧边设置有紫色标识的功能分区，预留有外接接口的安装位，可实现额外功能模块的拓展加装，模块与主体之间采用卡扣式衔接结构，保证连接稳固的同时也可根据使用需求进行拆装调整。材质设计上，主体承托结构采用哑光深灰硬质工程塑料材质，模拟ABS工程塑料的细腻磨砂质感，侧边功能分区采用淡紫色半哑光材质做区分，清晰标识功能区域，金属连接件部分做了金属光泽质感处理，还原金属零件的真实质感。渲染阶段采用纯黑背景突出结构本身，通过多角度布光展现结构的凹凸细节与装配关系，清晰呈现各部件的衔接位置与空间布局。设计思路围绕笔记本使用的拓展需求展开，兼顾支撑稳定性、功能扩展性与外观整洁性，所有部件的尺寸配合都经过参数化校验，保证装配间隙合理，无结构干涉问题，可直接用于后续的结构验证与开模参考，整体结构兼顾实用性与结构合理性，满足日常办公场景下笔记本多屏扩展使用的支撑需求。
