船舶齿条转向操纵总成三维结构设计

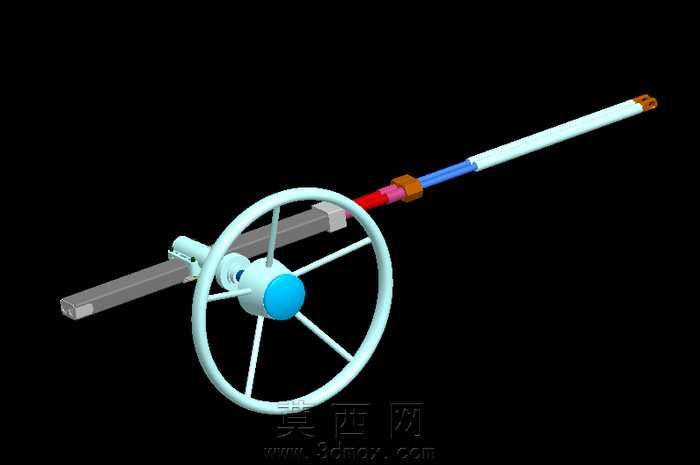

本作品为船舶配套的齿条式转向操纵总成三维建模成果，建模过程中以实船操纵机构的功能逻辑为核心，严格遵循船用操纵部件的尺寸比例与装配关系完成全结构搭建。建模阶段首先完成核心操纵手轮的结构构建，手轮采用六辐条轮式结构，中心设置凸起的握持端盖，轮缘做圆弧过渡处理以匹配实际操舵时的握持手感，建模时对轮辐与轮毂的连接位置做圆角强化处理，还原金属铸件的结构特征，避免应力集中的结构设计缺陷。手轮中心的传动输出轴与下方的滑移齿条组件做精准的同轴度约束，齿条主体采用矩形截面长条结构，表面做哑光金属质感的材质处理，还原钢制传动部件的表面肌理，齿条与手轮输出端的啮合位置做齿形细节刻画，保证转向动作传递的结构逻辑准确。齿条延伸段依次设置多段连接结构：靠近手轮位置设置方形安装基座，用于将整套转向机构固定在船舶驾驶台的安装位，基座上预留螺栓安装孔位，还原实际装配的连接逻辑；沿齿条轴向依次设置红色的行程限位块、蓝色的传动接杆段，最末端设置带铰接孔的连接端头，用于连接后续的舵叶传动拉杆，各分段零件之间设置清晰的装配台阶与定位结构，还原真实部件的装配层级。材质渲染阶段针对不同功能部件做差异化材质区分：手轮主体采用浅天蓝色的船用防护漆材质，表面做半哑光质感处理，模拟船舶操纵件常用的防锈漆面效果；中心端盖采用亮蓝色工程塑料材质，与轮体形成视觉区分；齿条主体采用银灰色磨砂钢材材质，还原传动部件的金属质感；限位块采用醒目的红色工程塑料材质，接杆段采用蓝色金属漆面材质，末端铰接端头采用铜色金属材质，通过材质色彩区分不同功能模块，让整套机构的结构层级一目了然。设计过程中重点还原齿条转向的动作逻辑：手轮转动时带动输出端齿轮旋转，驱动齿条沿轴向做直线滑移，通过末端拉杆带动舵叶偏转实现船舶转向，建模时对各运动部件的运动行程做预留设计，保证各零件在运动过程中无结构干涉，安装基座的位置与齿条的滑移方向做垂直约束，保证机构安装后的运行稳定性。整套模型完整呈现了船舶齿条转向总成从操纵端到传动输出端的全部结构细节，各零件的装配关系清晰，材质表现贴合船用部件的实际应用场景，可用于船舶操纵系统的结构展示、原理教学以及配套部件的设计参考。
