折叠式UMPC集成键盘结构三维设计

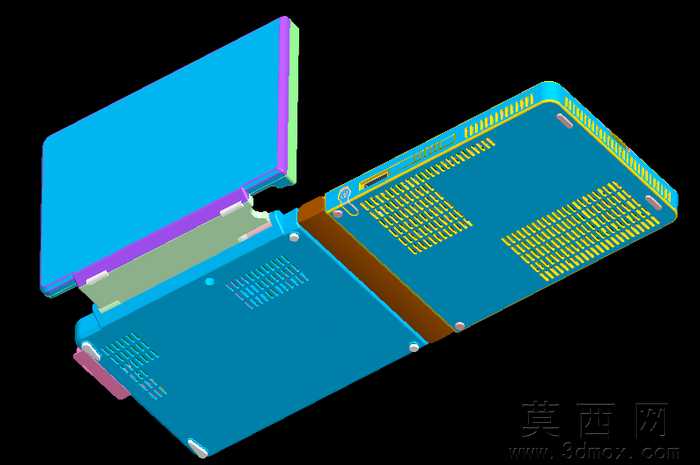

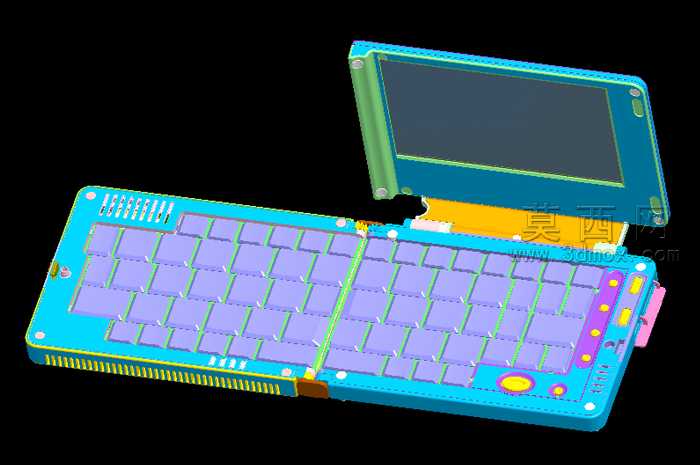

本作品为折叠式UMPC集成键盘的三维结构设计，建模过程中严格遵循超便携个人电脑的紧凑尺寸约束，依托三维参数化建模逻辑完成全结构搭建。首先针对UMPC的折叠翻盖形态进行基准定位，拆分屏幕支撑模块、键盘主体模块、连接转轴区域三个核心装配单元，对每个单元的壳体壁厚、安装柱位、卡扣结构进行精准参数化绘制，确保各部件装配间隙控制在消费电子产品的常规公差范围内。建模过程中重点还原了键盘区域的按键阵列排布，按照早期掌上设备的按键布局逻辑，逐一对按键位、导电胶安装槽、PCB板避让空间进行结构刻画，同时在键盘主板区域预留了对应硬件的安装位，包括核心芯片区域的避让槽、侧边接口的开口结构、机身固定螺丝的柱位结构，所有结构均按照实际注塑生产的拔模角度进行细节处理，避免出现生产工艺无法实现的倒扣结构。渲染阶段采用消费电子产品常用的分色材质表现，对上下壳体采用哑光蓝基础材质，对屏幕边框、侧边装饰条分别采用紫、绿、棕等区分色进行材质赋予，清晰区分不同装配部件的边界，同时对金属接触点位、转轴连接区域采用金属质感材质，还原硬件结构的材质差异。设计思路上围绕UMPC的超便携属性，采用翻盖折叠的结构形式，在有限的机身尺寸内整合键盘输入与屏幕显示功能，同时兼顾内部硬件的堆叠空间，确保键盘输入区域的尺寸满足基础操作需求，连接转轴区域的结构设计兼顾开合寿命与装配便利性，整体结构完整还原了早期英特尔平台UMPC的内部堆叠与外部壳体设计，所有结构细节均对应实际硬件的装配逻辑，可用于便携数码产品的结构参考、教学演示或者相关产品的改型设计参考，模型完整保留了各部件的装配关系，能够清晰展示折叠式掌上设备的键盘集成方案与内部空间利用逻辑。
