高尔夫球车专用防水车载导航器结构设计

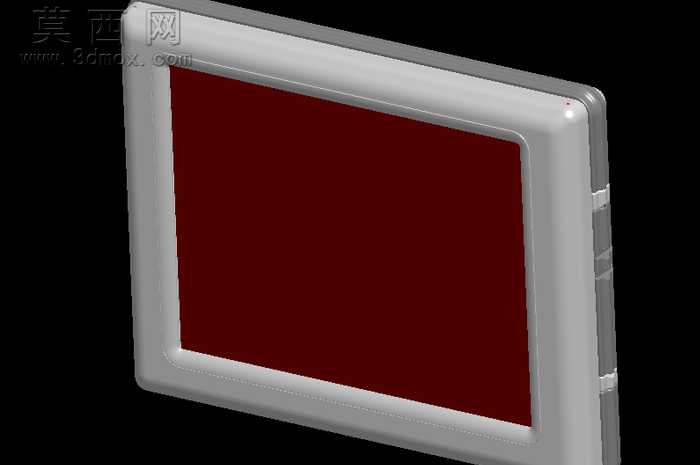

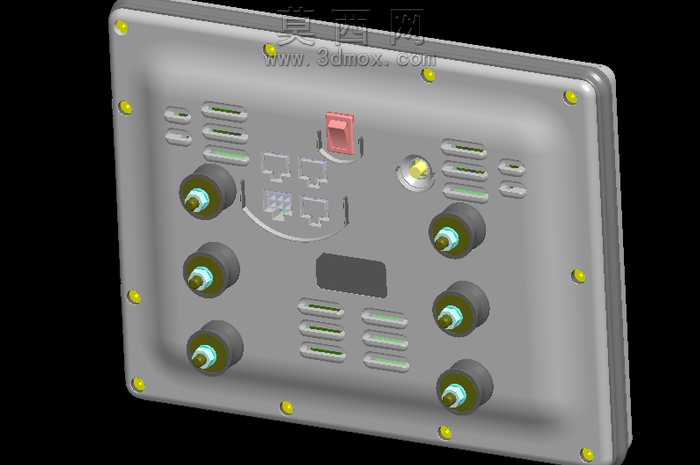

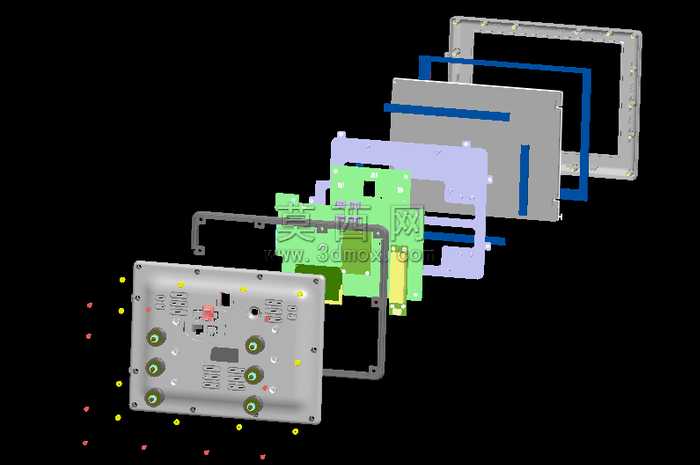

本模型为高尔夫球车专用的防水车载导航器三维设计，建模阶段围绕户外车载使用的核心需求展开，首先完成整体外轮廓的参数化构建，采用带圆角过渡的矩形壳体造型，避免尖锐棱角在车载颠簸场景下产生磕碰风险，同时适配高尔夫球车驾驶位的安装空间，整体厚度控制在合理区间，兼顾安装稳固性与视觉协调性。外壳部分做了分层结构设计，外层为硬质防护壳体，边缘预留密封胶圈的安装卡槽，通过周圈均匀分布的卡扣结构实现上下壳的紧密扣合，配合密封胶条实现IP级防水能力，能够抵御高尔夫球场户外场景下的雨水飞溅、晨露侵蚀以及日常洗车的水流冲刷，避免内部电子元件受潮损坏。正面显示区域做了内凹式防护设计，屏幕嵌装在壳体的内凹槽位内，屏幕边缘与壳体衔接处做了密封压边处理，既可以减少户外强光下的屏幕反光，也能在发生轻微剐蹭时保护屏幕表面不受损伤。壳体侧面预留了功能按键与接口的安装位，所有接口位置均设计了配套的防水堵盖结构，堵盖与壳体通过柔性连接筋相连，避免丢失，堵盖内侧设置密封凸筋，插入接口后可实现接口处的防水密封。建模过程中对壳体的壁厚做了均匀化处理，避免注塑生产时出现缩痕、翘曲等工艺缺陷，同时在壳体内部设置了多组定位柱与加强筋，既可以固定内部的电路板、显示屏模组等元器件，也能提升整体壳体的结构强度，抵御高尔夫球车行驶过程中产生的持续振动，避免元器件松脱。渲染阶段为外壳赋予哑光硬质塑料材质，模拟车载设备常用的耐候性工程塑料质感，屏幕区域赋予深红色的遮光显示材质，还原未点亮状态下屏幕的视觉效果，整体材质表现贴合户外车载设备的实用属性，结构设计充分考虑了户外使用的防水、防振、耐候需求，各部件的装配关系清晰明确，可直接用于结构验证、开模参考以及车载配件的方案展示。
