薄板裁切用冲切设备结构设计

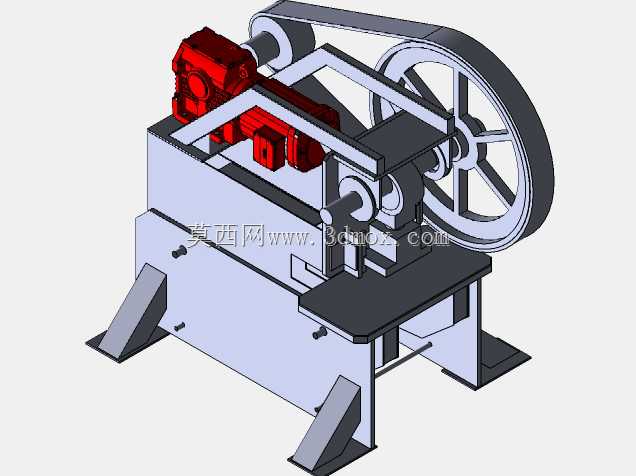

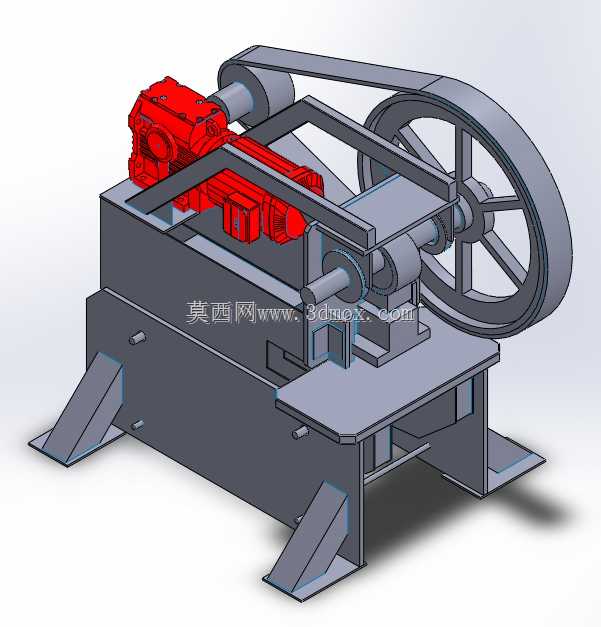

　　这款冲切设备主要面向小型钣金加工、五金件下料场景，适配最大厚度3mm的金属板材冲切作业，在五金零配件批量加工、小型钣金作坊的日常下料工序中，能够替代手工锯切、砂轮切割的低效作业方式，冲切切口平整无毛刺，后续无需额外打磨工序，可直接进入折弯、焊接等下一加工环节。设备整体采用落地式安装结构，底部机架为型钢焊接成型的箱式结构，四个支撑脚带有向外延伸的安装翼板，翼板上预留螺栓安装孔，可直接通过膨胀螺栓固定在水泥地面或者钢制工作平台上，安装时需保证机架上平面的水平度误差控制在0.2mm/m以内，避免长期运行出现偏载磨损。动力传递路径采用两级减速设计，输入端的减速箱直接与驱动电机直连，减速箱输出端通过皮带轮与大直径飞轮连接，

　　飞轮结构除了传递扭矩之外，还能够储存冲压行程的动能，保证冲切瞬间的出力稳定，避免电机因瞬时负载过大出现堵转问题，飞轮端的主轴通过曲柄滑块结构与冲切执行端连接，将主轴的旋转运动转化为冲头的上下往复直线运动，实现板材的冲切断料。设计阶段针对3mm厚度板材的冲切力做了精准核算，普通Q235板材的抗剪强度取320MPa，结合冲切线长计算得出的最大冲切力匹配对应功率的驱动电机，同时在机架与冲头导轨之间设置了可调式镶条结构，长期使用出现导轨间隙过大时，可通过调整镶条的压紧螺栓重新校准间隙，保证冲头运行的垂直度，避免冲切过程中出现啃模、崩刃问题。设备的传动部位全部设置在机架上方的防护区域内，皮带传动部位预留了安全防护罩的安装位，

　　实际投产使用时需加装金属防护罩，避免操作人员误触运转部件引发安全事故。冲切工作区域为开放式结构，方便操作人员上下料，工作台面经过铣削加工，平面度公差控制在0.1mm以内，可适配不同规格的简易冲切模具，更换模具时只需松开冲头的模柄锁紧螺栓以及工作台面的模具压板即可完成换装，无需复杂的调试流程。设备整体的外形尺寸适配小型加工车间的摆放需求，不需要额外做地基预埋，普通硬化地面即可满足安装承重要求，运行过程中的振动幅度控制在合理范围内，不会对周边的精密加工设备造成干扰。从结构设计的合理性来看，该设备将减速箱、飞轮、曲柄机构全部集成在焊接机架上方，整体重心偏低，运行时的稳定性更好，焊接机架内部设置了多道加强筋板，

　　能够承受冲切过程中的反向冲击力，长期使用不会出现机架变形问题。飞轮采用辐条式结构，在保证转动惯量满足冲切需求的前提下，尽可能降低自身重量，减少主轴的径向负载，延长主轴轴承的使用寿命。皮带传动选用普通V带，具备过载打滑的特性，当冲切过程中出现闷车、卡料问题时，皮带会出现打滑，能够保护减速箱以及电机不会因为过载损坏，同时V带的更换维护成本极低，日常维护只需定期检查皮带张紧度即可，不需要复杂的保养流程。冲头的导向部位采用铜套滑动导向，铜套自带油槽，日常运行时定期加注润滑脂即可保证导向顺畅，相比直线导轨导向的结构，滑动铜套的抗冲击能力更强，更适配冲切设备的瞬时大负载工况。
