立式双工位液压棉包压实打包设备结构

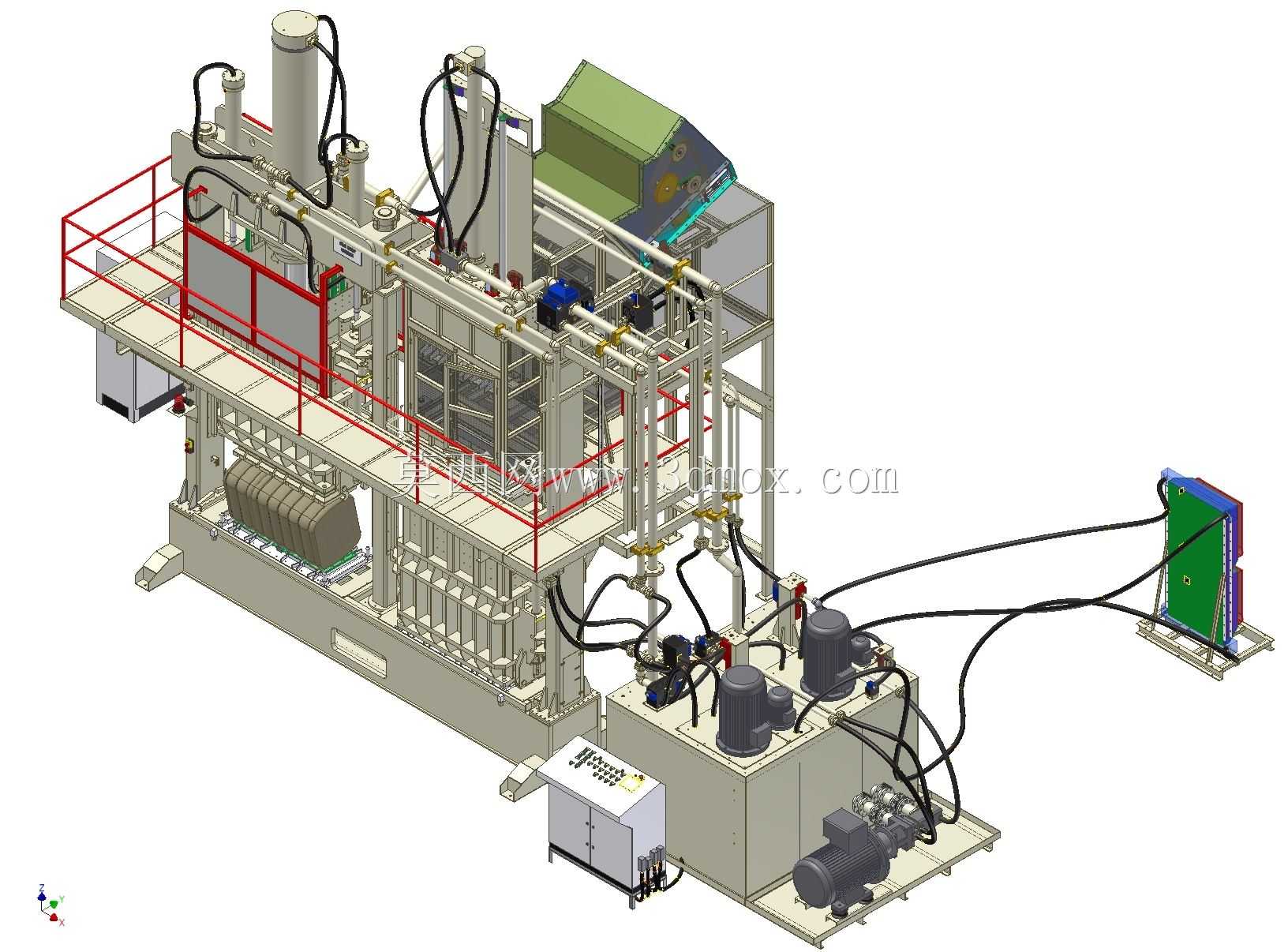

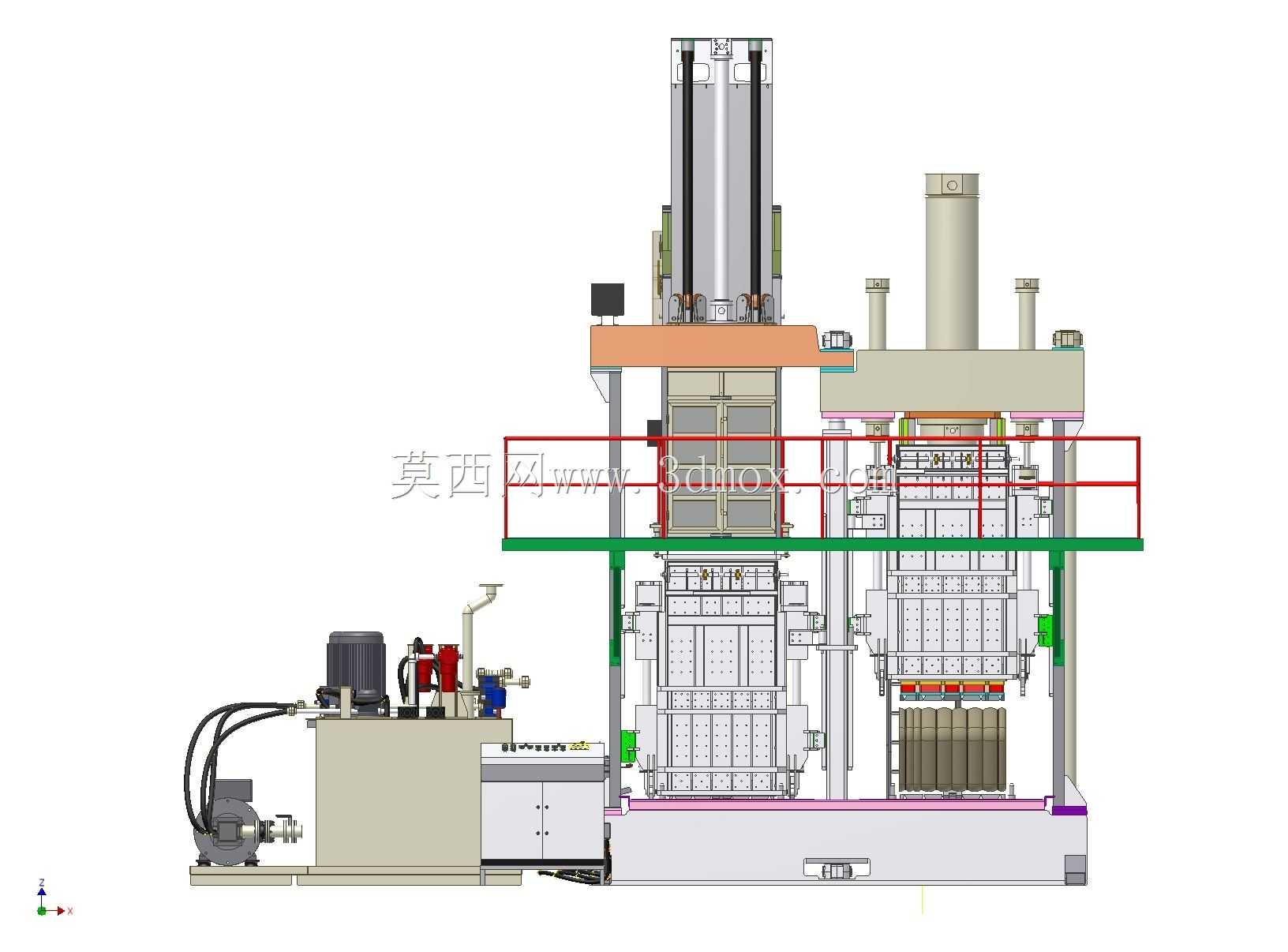

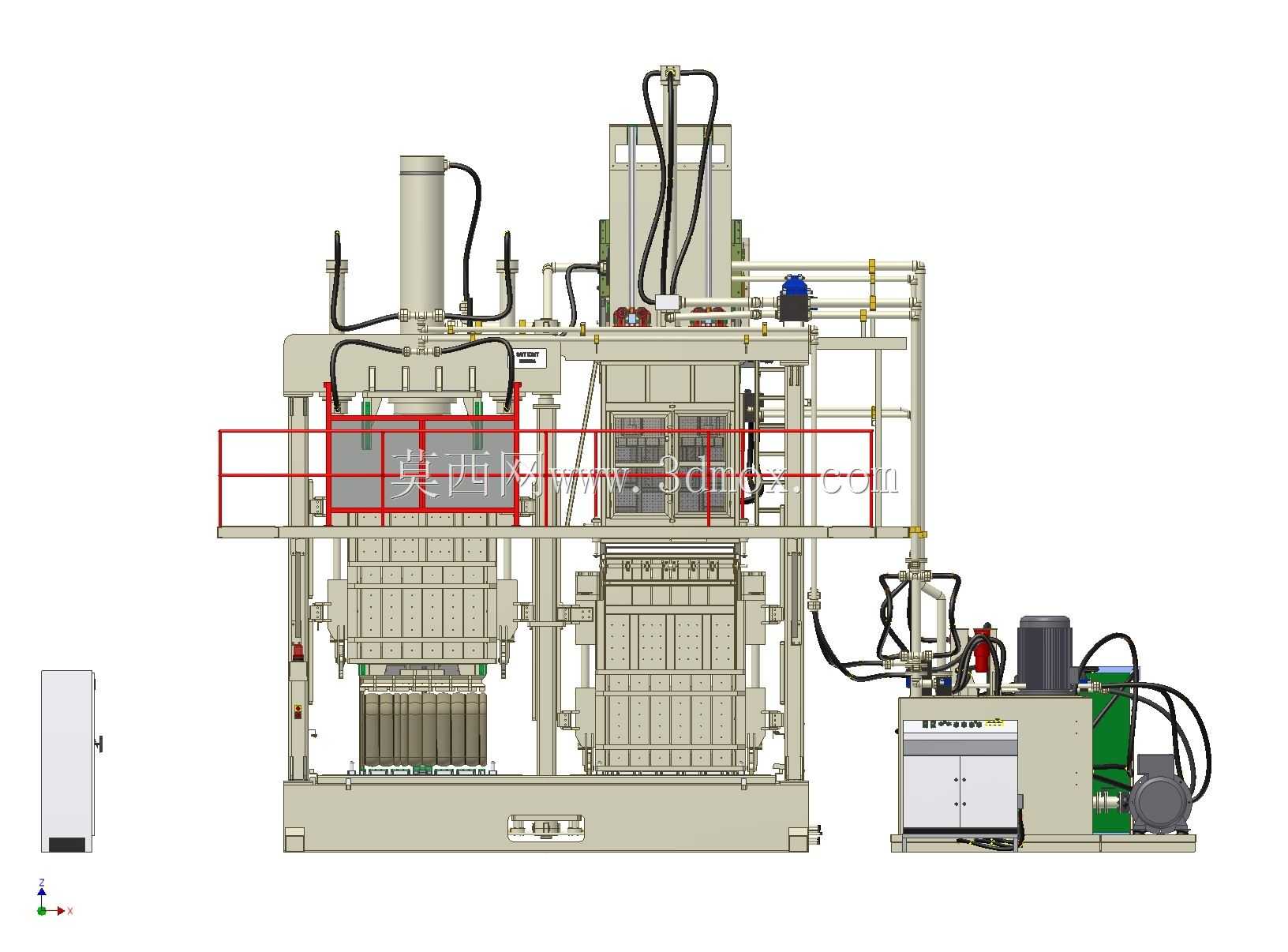

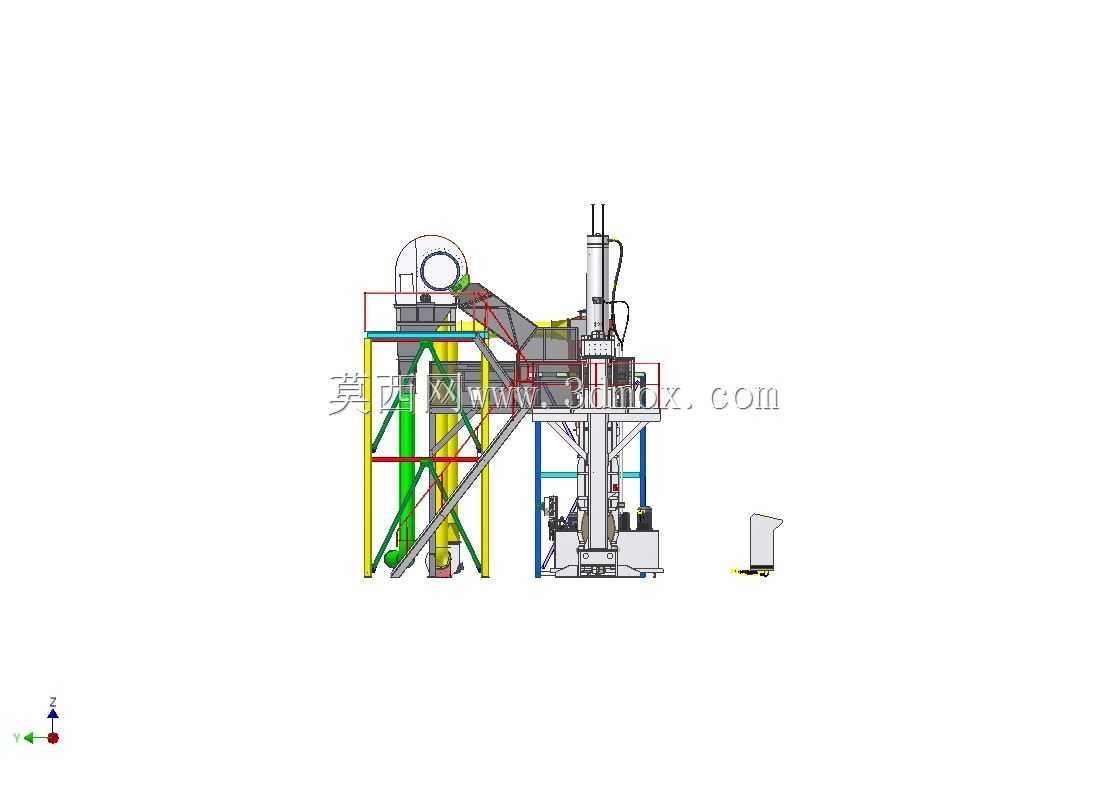

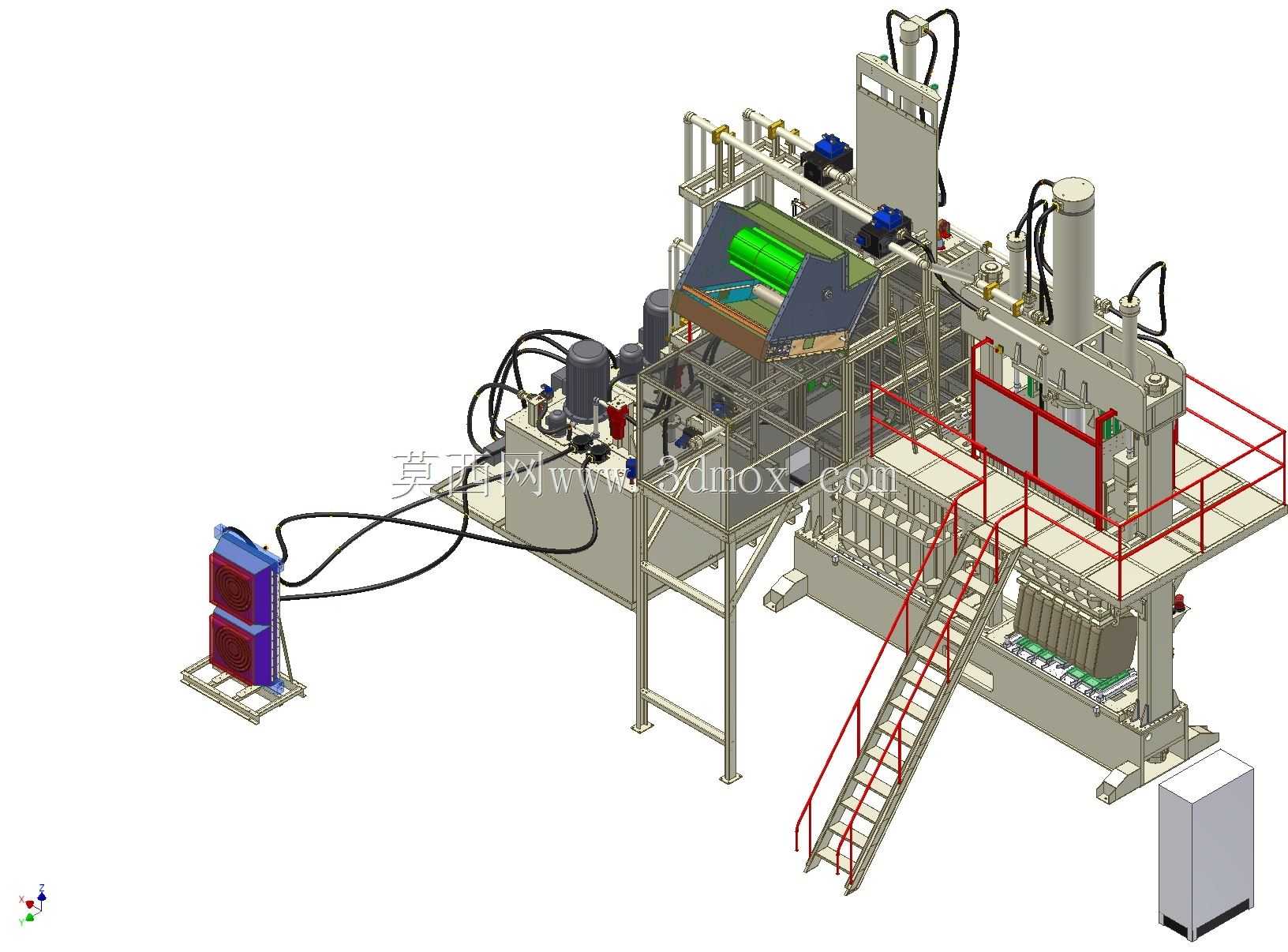

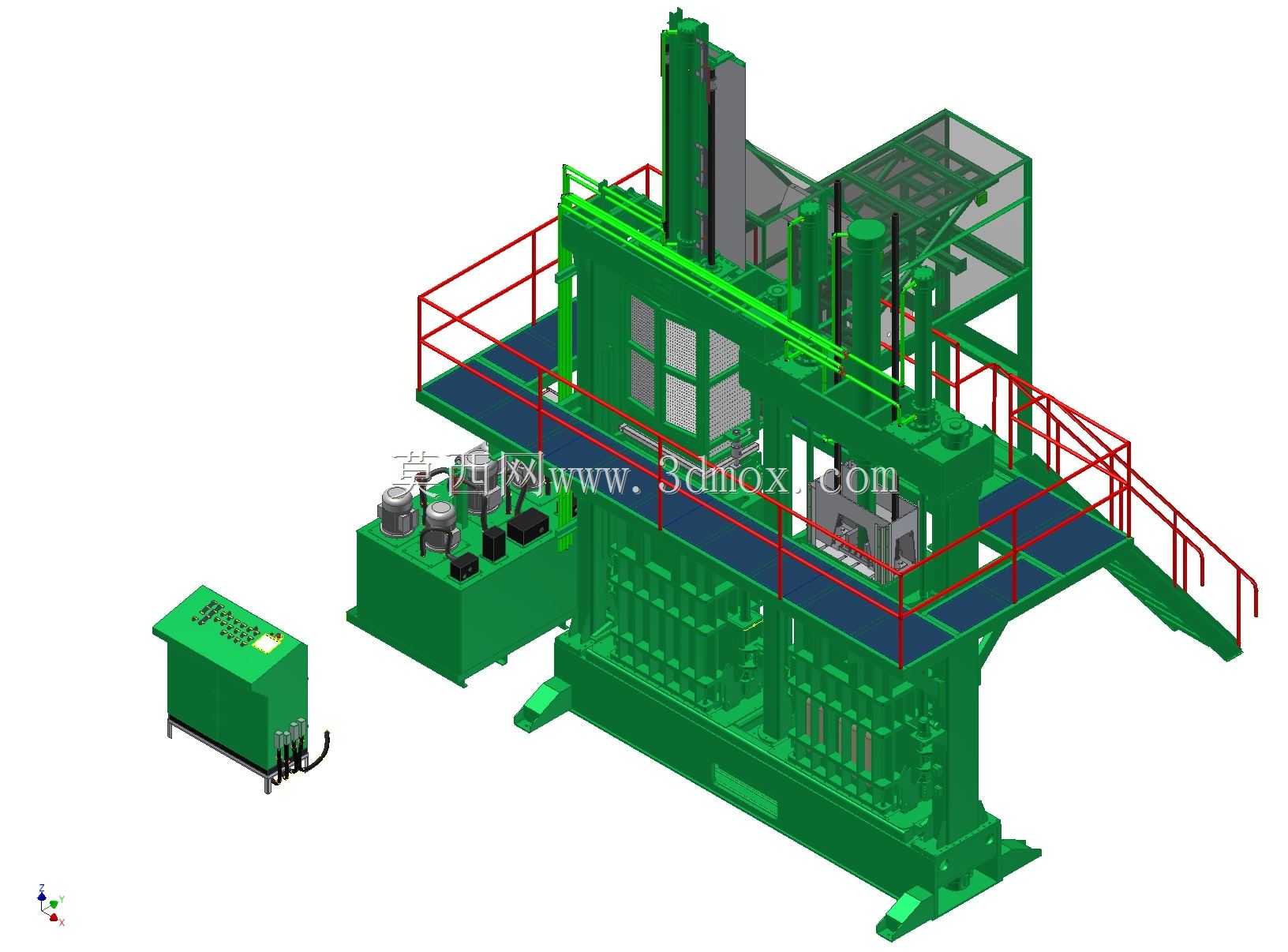

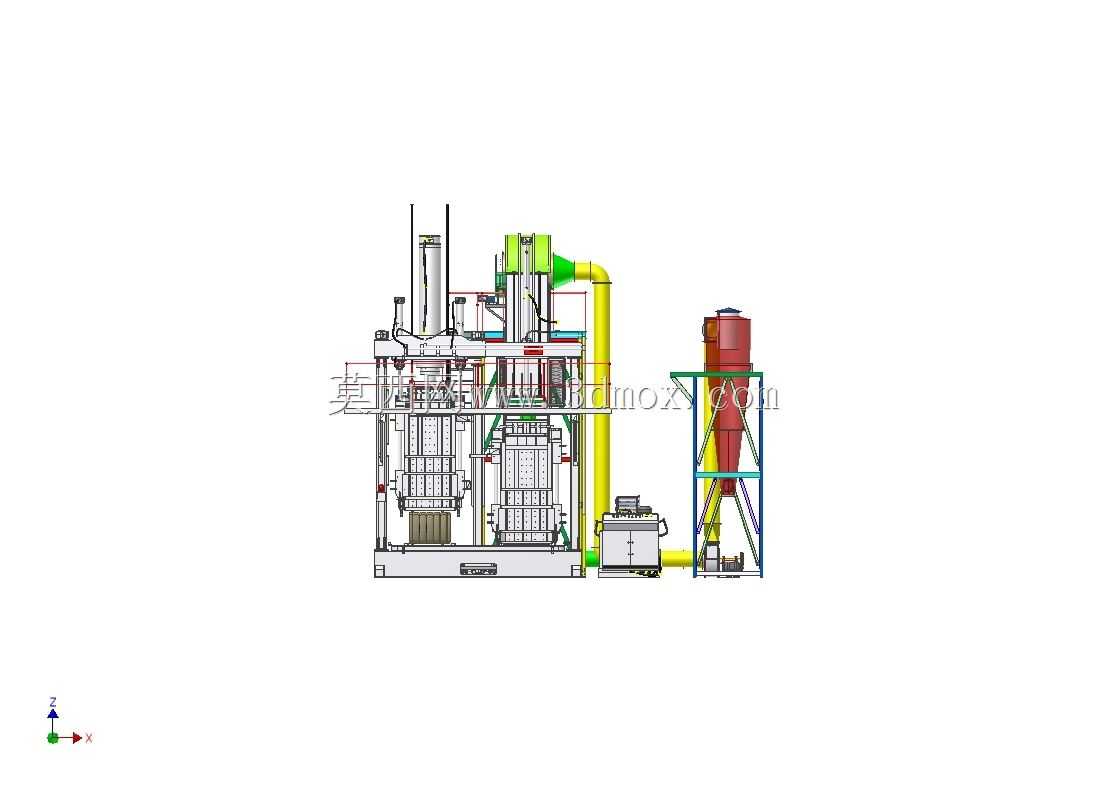

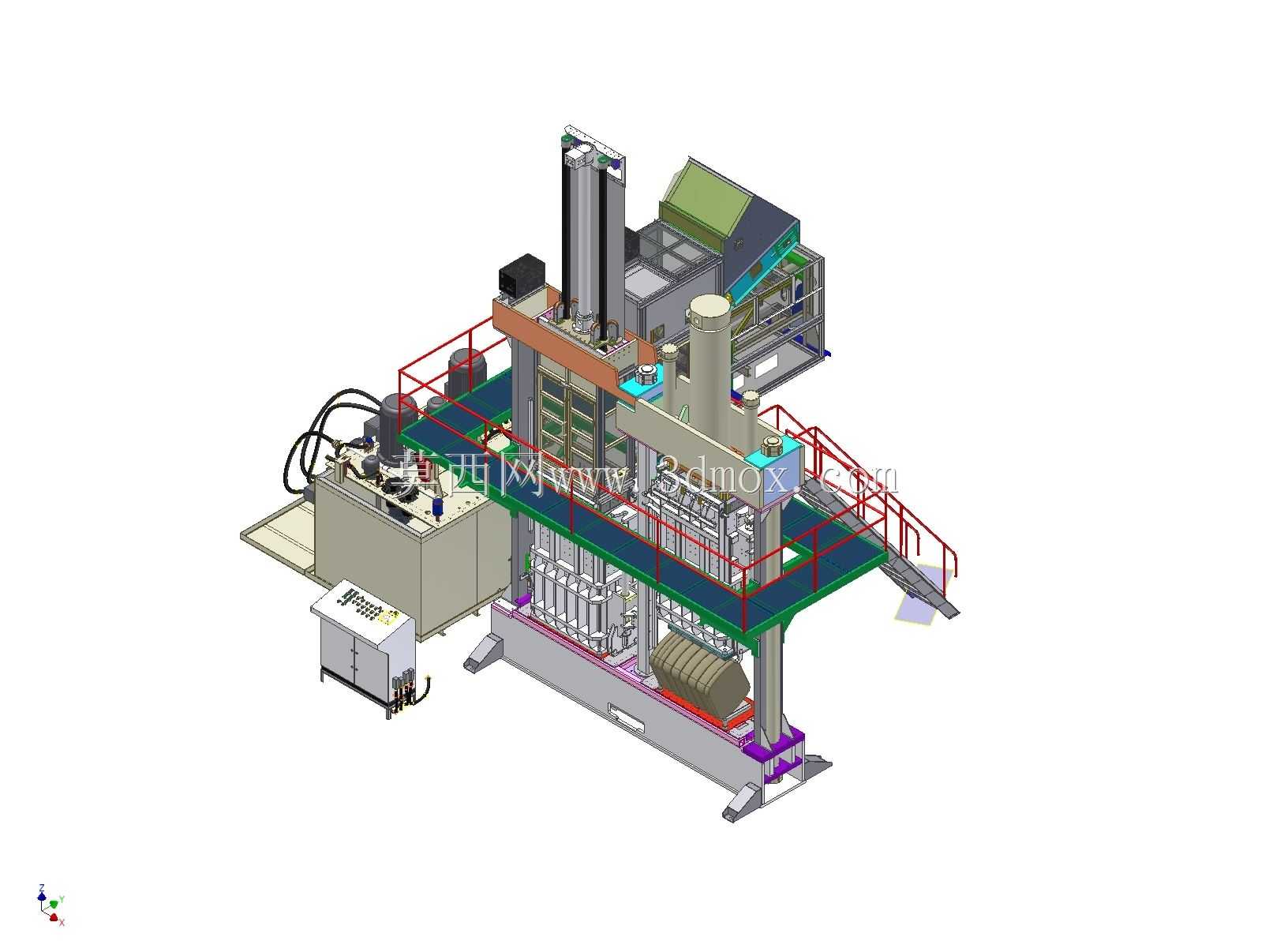

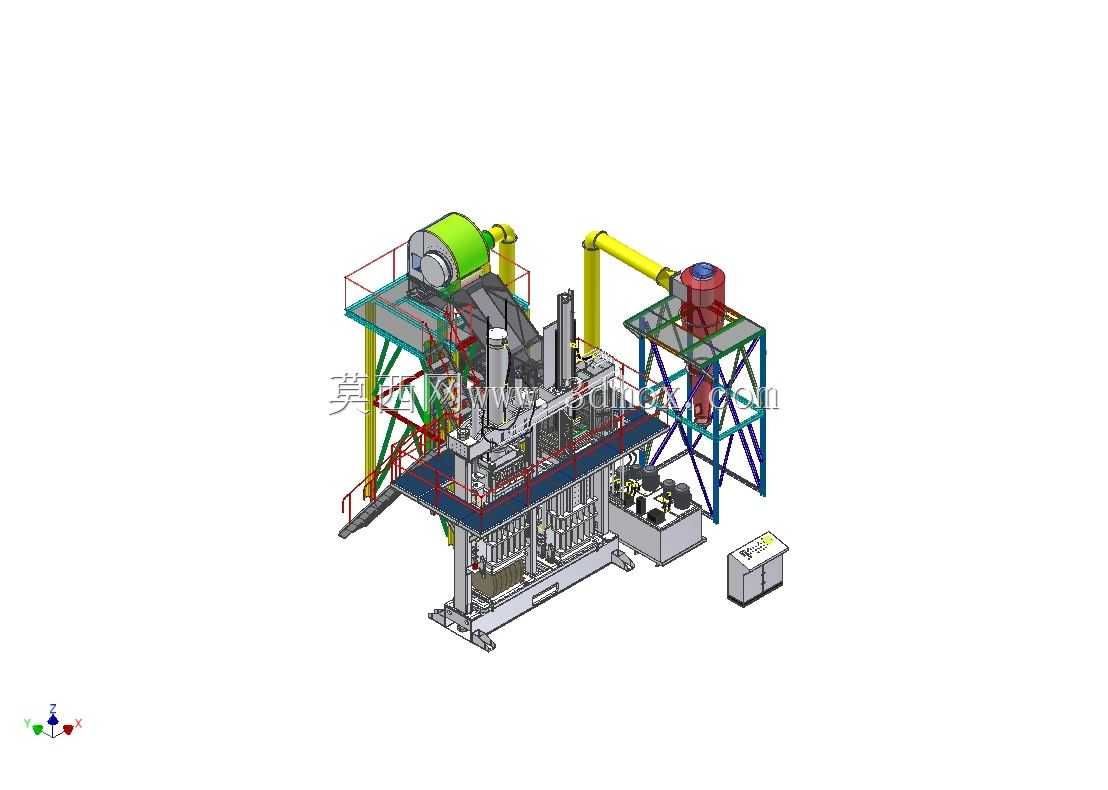

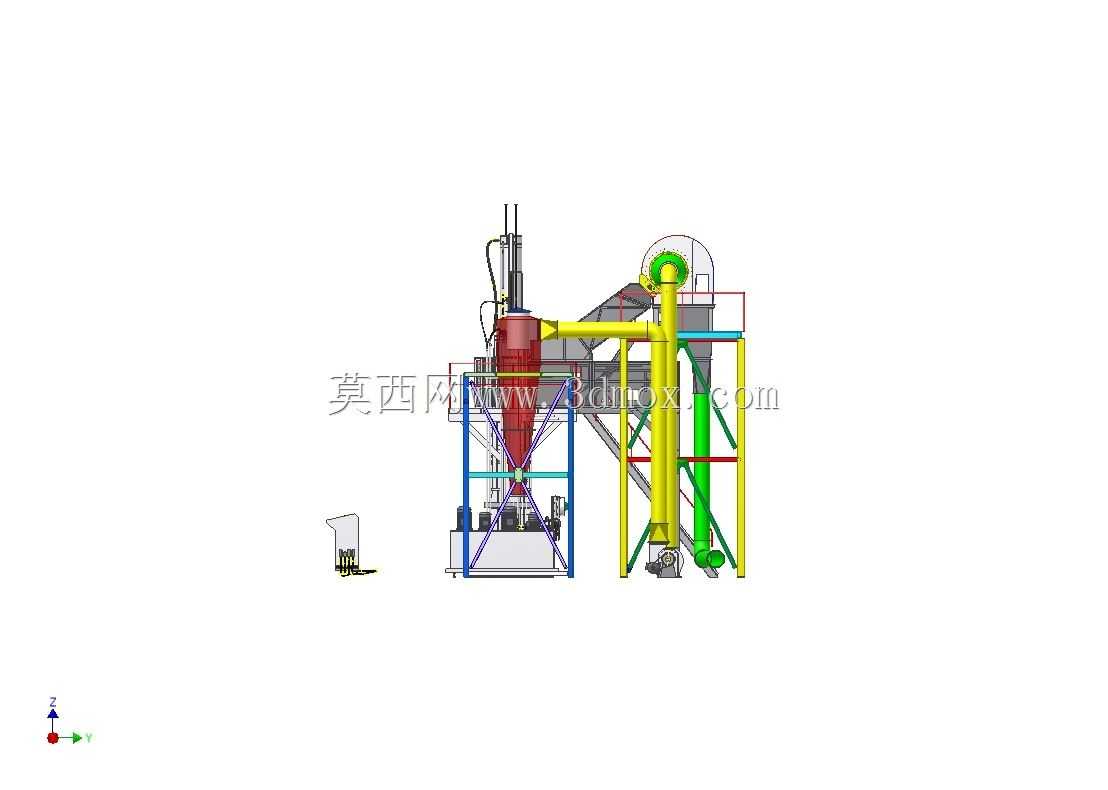

　　这套立式双工位液压压实设备，主要面向皮棉、短绒、散纤维类物料的成包作业场景，在棉纺加工、再生纤维回收、散料仓储转运环节应用广泛，核心作用是将蓬松状态的散状纤维物料压缩至设定密度，减小包块体积，降低仓储与跨区域运输的空间占用成本，同时规整的包块形态也便于后续堆垛、装卸与出入库计数管理。从结构布局来看，设备采用左右并列双压装工位设计，两套独立的压装执行单元共用一套集成式液压动力源，作业过程中可交替完成上料、压实、出包工序，相比单工位同吨位设备，能减少液压系统空载等待时长，单位时间内的成包效率可提升近四成。设备左侧集成的液压动力单元采用卧式布局，油泵电机组、控制阀组、油箱与散热组件整合为独立模块，与主机压装框架通过高压胶管连接，

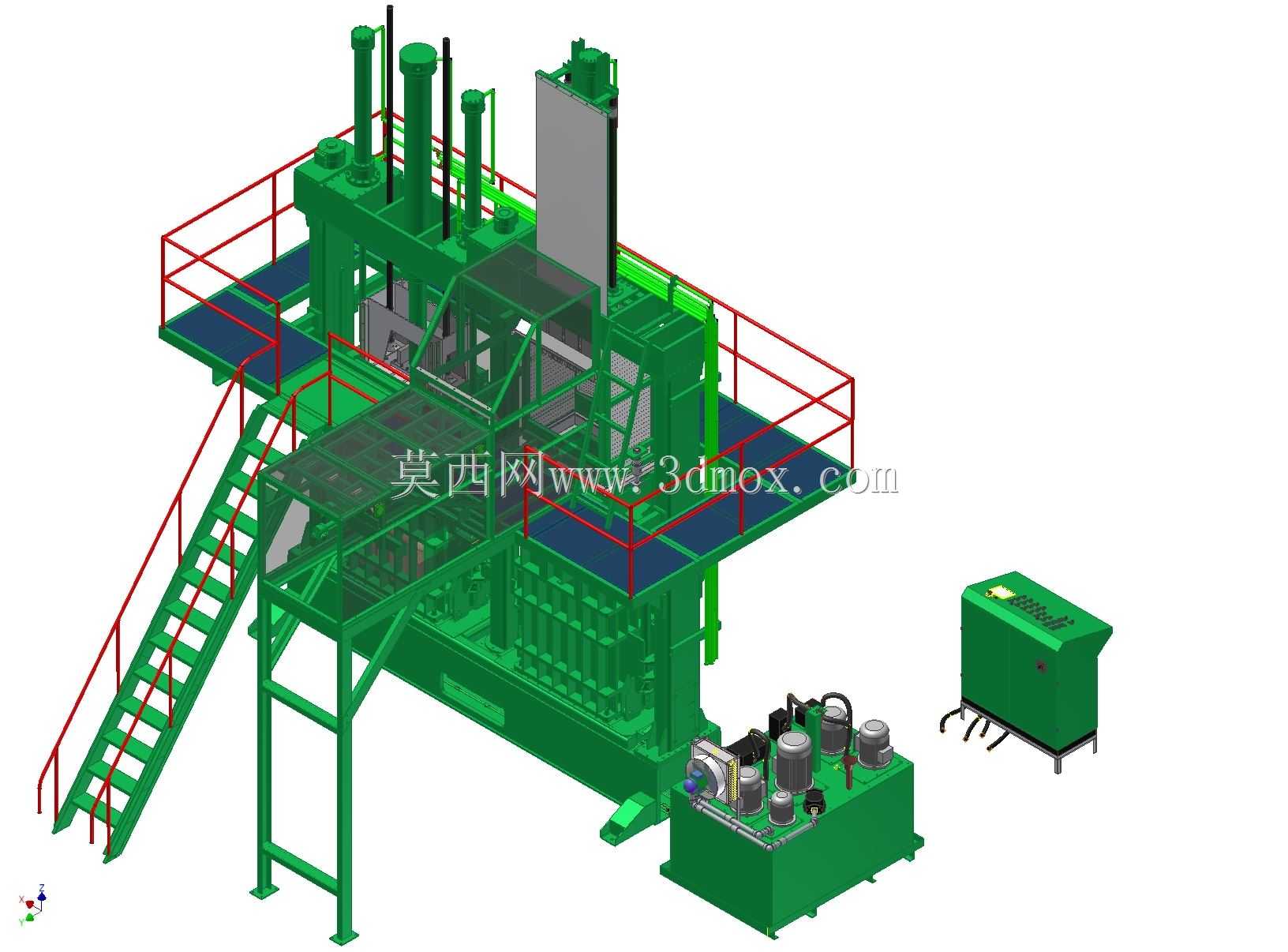

　　动力模块与压装主机之间预留了检修操作空间，日常更换滤芯、调整阀组压力、排查管路渗漏时无需拆解主机结构，现场维护的可达性较好。压装主机的框架采用三梁四柱式受力结构，主压油缸垂直安装于上横梁位置，活塞杆端部连接压头组件，压头工作面根据棉包受压后的形变特性做了平面度强化，避免长期高压作业后出现压头变形导致包块密度不均的问题。工位周边设置的分层防护栏采用可拆卸式方管焊接结构，防护高度覆盖压头下行的全行程区间，既可以防止作业过程中物料飞溅、人员误入压装区间，也不会阻碍成包后的包块横向移出操作。两套压装工位的模腔尺寸匹配通用棉包的转运规格，模腔内壁做了光滑耐磨处理，减少物料压实过程中与腔壁的摩擦阻力，降低压装过程的额外压力损耗，

　　同时模腔底部设置了可开合的托包机构，压实完成后托板自动收回，包块可直接通过下方的输送机构移出工位，无需额外配置吊装设备辅助出包。设计过程中重点考虑了散纤维物料的压实特性，主压油缸的下行速度做了分段设置，空程下行阶段采用大流量供油快速接近物料，接触物料后自动切换为高压低速压实模式，避免快速冲击导致物料从模腔缝隙喷溅，同时也能让纤维在受压过程中逐步完成应力释放，减少压头回程后包块的回弹量。设备的安装边界需要结合现场作业动线规划，主机底部需要预埋地脚螺栓与混凝土地面固定，保证满吨位压装作业时框架不会出现偏移晃动，液压站与主机的管路连接长度控制在合理区间，减少管路沿程压力损失，同时设备周边需要预留不小于1.2米的操作与检修通道，

　　上料侧与出包侧的通道宽度需要满足手动液压叉车的通行要求。从受力传递路径来看，压装过程中油缸输出的下压力通过压头传递到物料，再通过模腔、下横梁传递到地面基础，立柱作为主要的受拉构件，选型时充分考虑了满载工况下的安全系数，长期反复受压作业也不会出现立柱塑性变形的问题。液压系统的控制阀组采用叠加式安装结构，每个工位的压装动作都设置了独立的压力调节与锁止回路，当其中一个工位进行保压作业时，另一个工位的动作不会受到压力波动的影响，保证两个工位的压装密度一致性。设备顶部的油缸安装位设置了防尘护罩，避免车间内的飞絮、粉尘附着在活塞杆表面，防止活塞杆往复运动时将杂质带入油缸内部造成密封件磨损，延长液压元件的使用寿命。模腔侧面设置了观察缺口，作业人员可以直观查看内部物料的填充高度，避免单次投料过多导致压装行程超限，也能及时发现物料内部夹杂的金属异物，防止压装过程中损坏模腔内壁。
