适配福特嘉年华车型的制动盘结构设计

　　盘式制动器作为当前乘用车辆前轮制动的主流配置，其核心摩擦副部件制动盘的设计合理性直接决定整车制动效能、热稳定性与行驶安全性，本次呈现的制动盘结构针对特定车型的安装空间与制动需求完成参数匹配，可直接用于整车制动系统的装配匹配与结构验证。从实际装车场景来看，该制动盘对应小型乘用车辆的前轮制动工位，日常行驶过程中需要配合制动卡钳完成行车制动、紧急制动、长下坡持续制动等多工况动作，因此结构设计阶段首先需要平衡摩擦面有效半径、安装定位精度、散热性能三者的关系，避免出现制动抖动、热衰退过快、安装错位等常见工程问题。

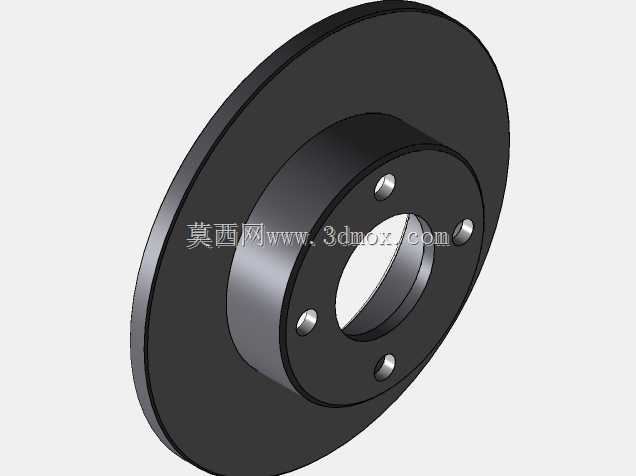

　　从结构功能特性来看，该制动盘采用实心盘结构设计，区别于大排量车型使用的通风盘结构，实心盘的整体厚度更薄，重量更轻，完全适配小型车的制动力矩需求，不会出现过度设计带来的簧下质量增加问题。摩擦工作面为完整环形平面，加工过程中需要严格控制端面跳动量与平面度公差，否则装车后制动时会出现方向盘抖动、制动踏板震脚的问题，直接影响驾乘体验。盘体中心的凸起轮毂座是核心定位结构，其内径尺寸与车辆前轮轮毂轴头为间隙配合，装配时可实现快速定位，保证制动盘旋转中心与车轮旋转中心完全重合，避免出现偏心磨损。轮毂座端面上均匀分布的四个螺栓孔对应车轮的固定螺栓位，孔位的位置度公差需要严格控制，保证装配时螺栓可顺利穿入，同时在制动过程中可均匀传递制动力矩，避免单个螺栓受力过大出现剪切断裂风险。

　　设计思路层面，该制动盘没有采用复杂的散热沟槽或打孔结构，核心原因是对应车型的整备质量较小，日常行驶工况下的制动热负荷处于实心盘可承受范围内，光滑的摩擦面可以提供更大的有效摩擦接触面积，同时减少制动片的异常磨损，降低后期使用维护成本。盘体边缘做了小尺寸倒角处理，一方面是去除加工过程中产生的飞边毛刺，避免装配时划伤操作人员，另一方面也可以减少盘体旋转过程中的空气紊流，降低行驶风噪。从安装边界尺寸来看，该制动盘的摩擦面外径适配对应车型的13-14寸轮辋尺寸，不会与轮辋内侧产生运动干涉，轮毂座的凸起高度匹配转向节的安装深度，装配后制动盘背面与转向节之间预留有合理的间隙，不会出现旋转摩擦的问题。四个安装孔的中心距严格对应车型原厂轮毂的螺栓孔分布圆尺寸，可实现与原厂部件的完全互换，不需要额外修改周边部件结构。

　　在实际工程验证环节，这类实心制动盘需要完成动平衡测试，保证高速旋转时不会出现离心力不均带来的抖动问题，摩擦面的材质采用灰铸铁材料，具备良好的耐磨性与热稳定性，在反复制动升温冷却的循环过程中不会出现明显的形变，保证制动踏板脚感的一致性。日常使用过程中，制动盘与摩擦片之间的间隙保持在合理范围，不会出现拖滞摩擦增加行驶阻力的问题，当驾驶员踩下制动踏板时，卡钳活塞推动两侧摩擦片夹紧制动盘，通过摩擦力将车轮的旋转动能转化为热能散出，实现车辆减速或停车的动作。针对小型车的使用场景，该制动盘的结构设计完全覆盖日常城市通勤、短途高速行驶的制动需求，没有冗余的结构设计，在保证制动性能的前提下尽可能控制生产成本与部件重量，符合小型乘用车辆的零部件设计逻辑。
