快速压紧式手动台虎钳三维结构设计

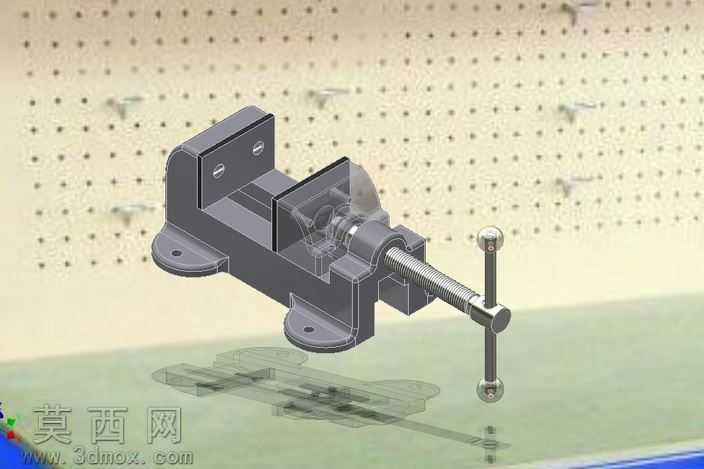

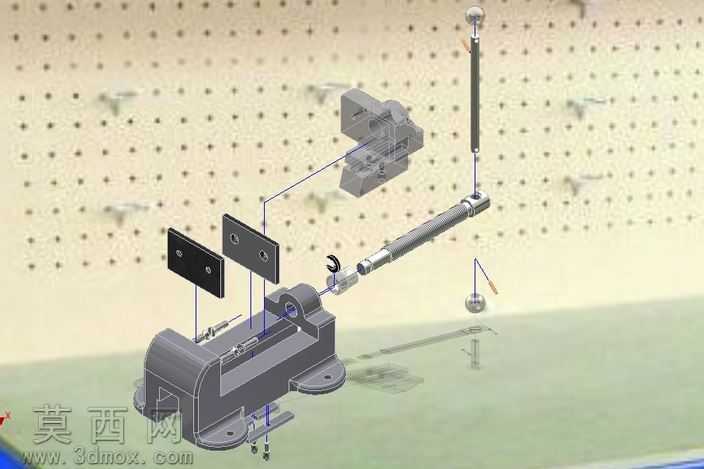

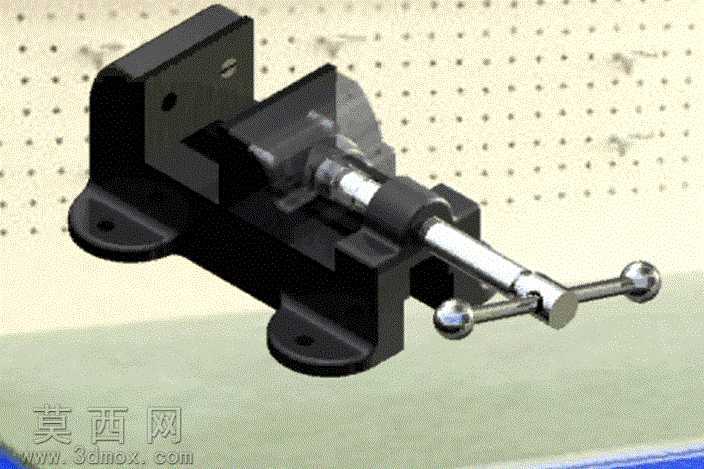

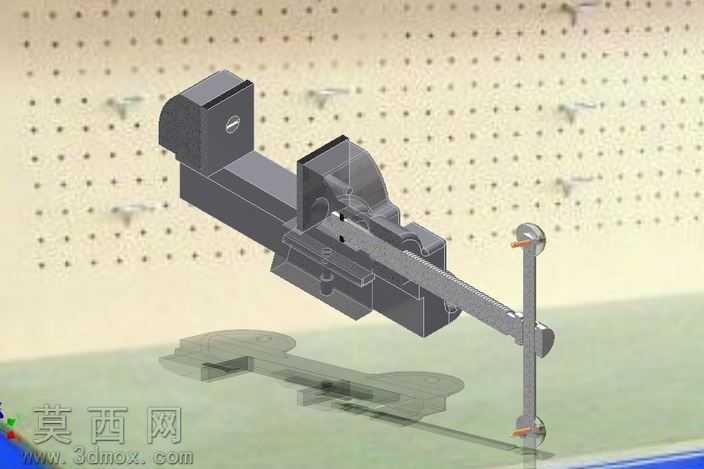

本作品为手动快速夹紧式台虎钳三维建模作品，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械加工零件的实际尺寸公差与装配逻辑，所有零件均按照真实工装夹具的生产工艺完成结构搭建，未出现非标准化的夸张结构设计。渲染阶段采用哑光金属材质搭配磨砂铸铁材质区分不同功能部件，固定钳身、底座部分采用铸铁质感材质，还原五金工装厚重耐磨的视觉特性，活动钳身、传动螺杆、操作手柄部分采用抛光钢材材质，突出传动部件的加工精度与金属光泽，背景采用带定位孔的工装平台纹理，烘托机械加工场景的真实氛围感。结构设计上，该夹具采用侧置式快速扳动操作手柄，区别于传统长螺杆旋转进给的台虎钳结构，通过内部偏心锁紧机构配合螺杆微调结构，既可以实现大行程的快速开合调整，也能在夹紧工位完成小行程的高压锁紧操作，底座采用双安装耳设计，预留沉头安装孔位，可通过螺栓将整个夹具固定在工作台面，避免夹紧作业时出现位移晃动；固定钳身与活动钳身的夹持面预留了防滑齿纹安装位，可适配软质钳口垫片，满足不同材质工件的夹持需求，避免夹伤工件表面。设计思路围绕五金加工场景的快速装夹需求展开，摒弃传统台虎钳需要反复旋转手柄进给的低效操作逻辑，将快速开合与高压锁紧两个功能进行结构整合，在保证夹紧力满足常规五金件装夹要求的前提下，大幅缩短工件装夹的调整时间，整体结构无冗余零件，所有传动部件均做了限位结构设计，避免操作过程中出现零件脱出的问题，各活动部件的装配间隙按照实际机械装配要求预留，可直接导出工程图用于生产加工，也可作为机械原理教学的演示模型使用，直观展示快速夹紧夹具的内部传动逻辑与结构组成。
