小型双辊冷轧实验装置结构设计

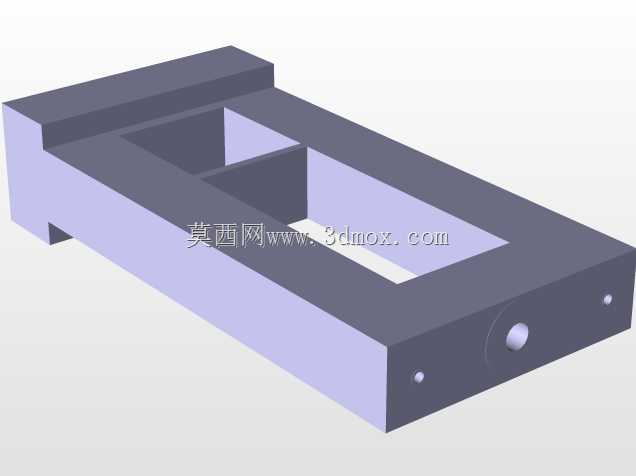

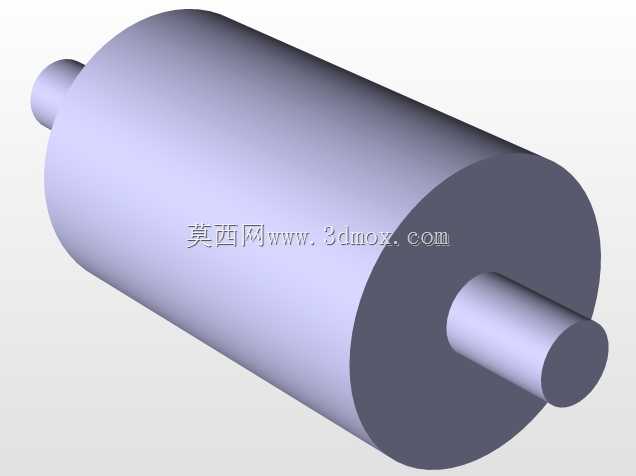

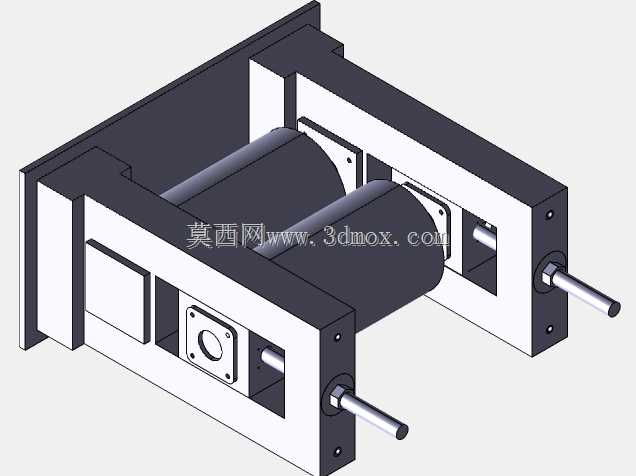

　　这套双辊冷轧结构主要面向小批量金属带材压延加工、材料成型实验场景设计，可完成薄态金属带材的冷态压下减薄作业，适配有色金属、低碳钢等塑性金属材料的小规格轧制需求，常见于高校材料成型实验室、小型五金加工产线的前段压延工序，也可作为小型精密带材生产单元的核心轧制模块使用。从结构布局来看，整体采用对称式牌坊机架作为承载主体，两侧立式墙板通过横向连接构件形成刚性框架，为轧辊组件提供足够的抗弯支撑，避免轧制过程中因轧制力波动导致的辊缝偏移，保障带材轧制后的厚度均匀性。两根平行布置的工作辊横穿机架中部，辊轴两端通过轴承座与机架墙板定位，轴端延伸出机架外侧的结构可用于连接传动输入组件，既可以适配单辊驱动的简易传动方案，也可升级为双辊同步驱动结构，

　　满足不同轧制力矩的输出需求。设计过程中优先考虑了辊缝调节的便利性，机架墙板上预留的轴承座安装位可适配垫片调整、螺杆微调两种辊缝调节方式，操作人员可根据目标压下量快速调整工作辊的间隙，适配不同厚度来料的压延需求，最小可实现0.1mm级别的薄带压延作业。机架侧面设置的观察与安装窗口，既方便日常运维时检查轴承润滑状态、辊面磨损情况，也可用于安装冷却润滑管路接头，轧制过程中可直接向辊面与轧制变形区输送轧制液，降低辊面温升、减少辊面粘黏损伤，延长轧辊使用寿命。从安装边界来看，整体结构采用卧式布局，底部为平整的安装基准面，可直接通过螺栓固定在混凝土基础或者钢制工作平台上，安装时无需额外制作复杂的适配底座，整体占地面积不足0.5平方米，

　　适合空间有限的实验场所或者小型加工车间布置。机架的进料侧与出料侧均预留了导卫装置的安装接口，可根据轧制带材的宽度加装对应规格的导卫板，避免带材在轧制过程中出现跑偏、缠辊问题，提升轧制过程的稳定性。两根工作辊采用等高平行布置，轧制力通过机架墙板直接传递到基础，整体受力路径短、刚性冗余充足，在最大轧制力工况下机架的形变量控制在微米级别，可保障长期使用后的轧制精度稳定性。设计时还充分考虑了易损件的更换便捷性，轧辊组件与机架采用分体式装配结构，当辊面出现磨损、划伤需要修磨或者更换时，只需拆卸轴端的定位端盖即可将轧辊整体抽出，无需完全拆解整个机架框架，大幅降低运维的时间成本。针对实验场景的使用需求，整体结构没有设置复杂的附属组件，

　　使用者可根据自身的实验或者加工需求，自主搭配传动系统、张力控制装置、厚度检测组件，拓展成完整的冷轧实验线或者小型生产单元，既可以完成单道次压延实验，也可通过多道次往复轧制实现超薄带材的制备。机架的边角位置均做了倒角处理，避免安装调试过程中出现磕碰划伤，所有外露的传动轴端都预留了安全防护罩的安装位，加装防护装置后可满足车间安全生产的规范要求。
