多构型重载工业机械臂结构设计方案

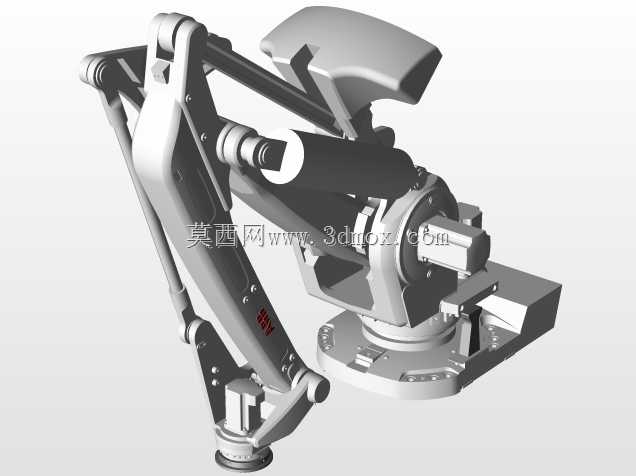

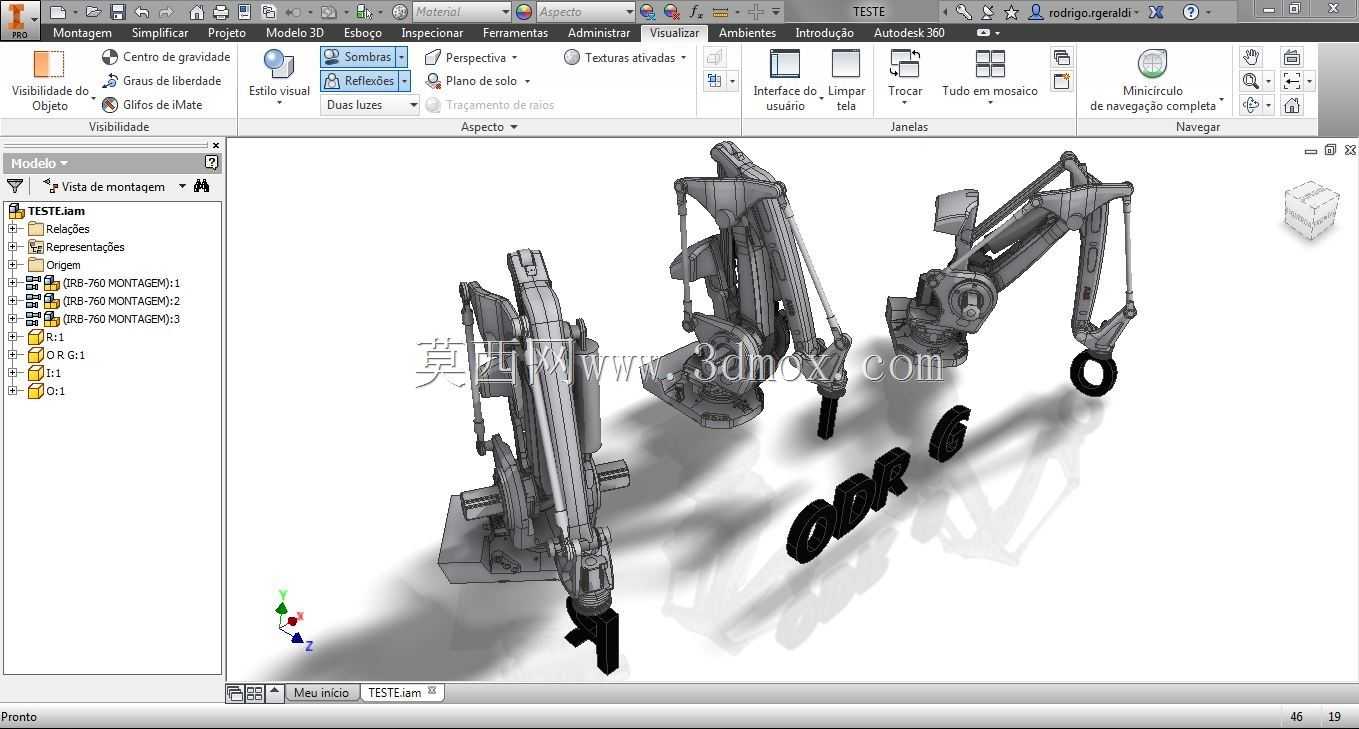

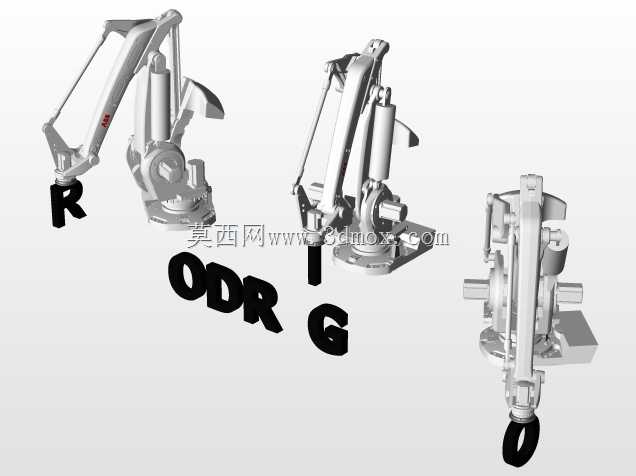

　　本次呈现的三款不同构型机械臂，均面向工业现场重载搬运、工位上下料、多工序流转作业场景开发，可适配汽车零部件焊装线、重型铸件机加工上下料、仓储重型物料码垛等不同工况的安装使用需求。三款臂型分别对应不同的作业半径与负载区间，其中偏置式大臂结构的臂型最大作业覆盖半径可达2.6米，末端额定负载180kg，可满足大型冲压线板料转运、重型铸件翻转等大负载作业需求；紧凑型折臂结构臂型作业半径1.8米，末端额定负载80kg，适合机加工车间密集工位的零件上下料，可在狭小安装空间内完成多自由度姿态调整；窄基座长臂型作业半径2.2米，末端额定负载120kg，适合长距离物料跨工位转运，可适配生产线边的立柱安装、倒挂安装等多种部署方式。

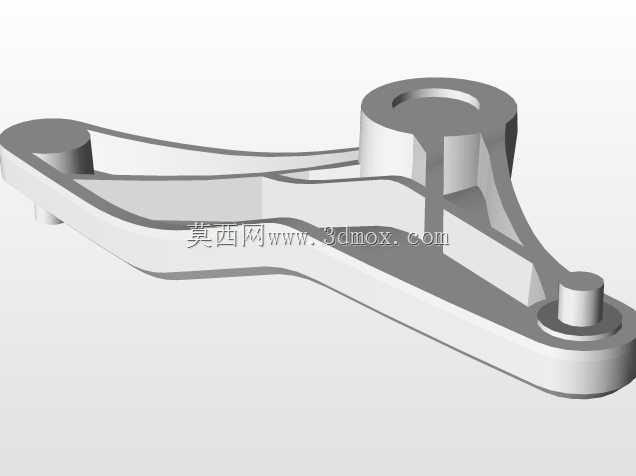

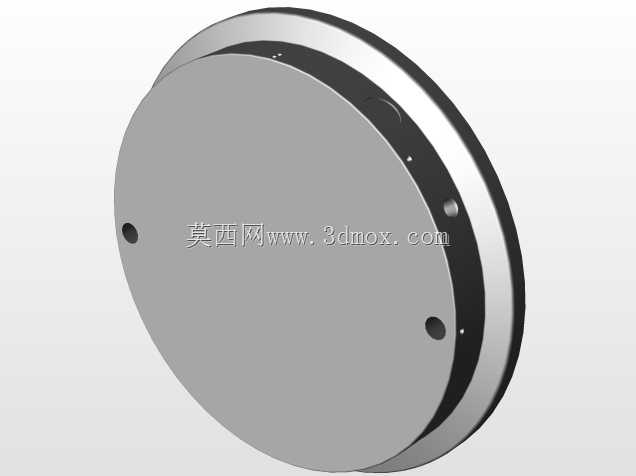

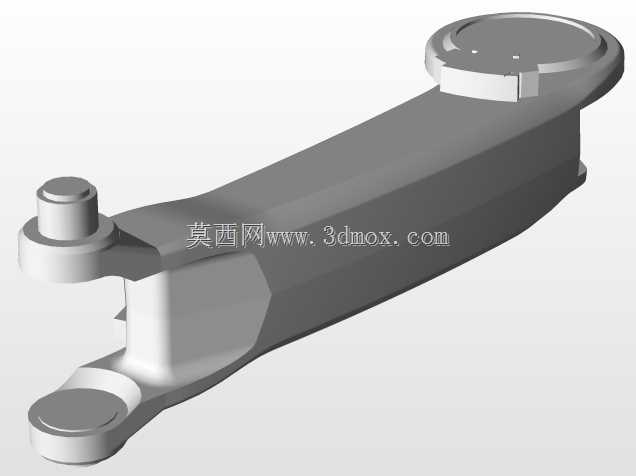

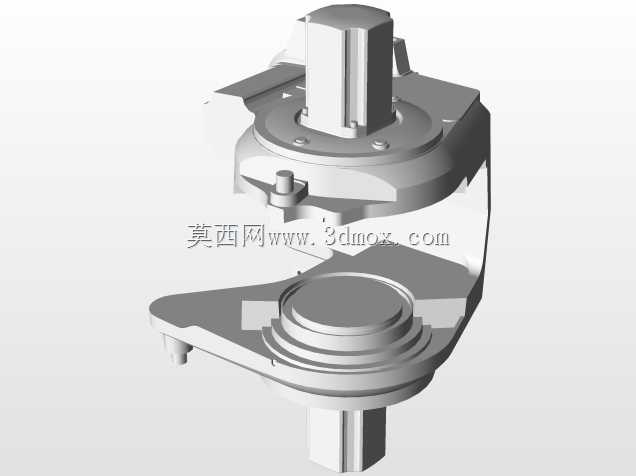

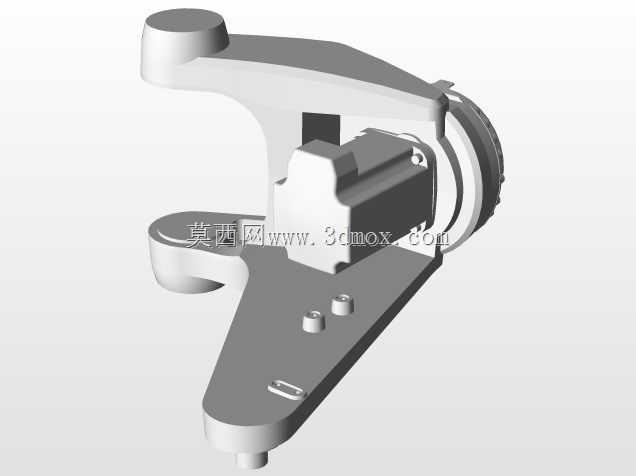

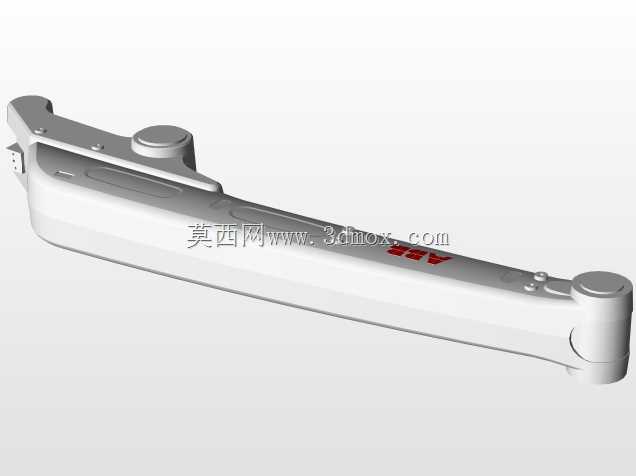

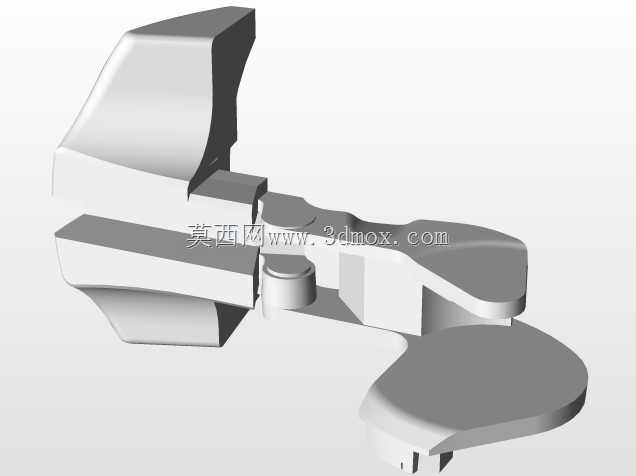

　　从结构设计逻辑来看，三款臂型均采用铸钢件作为大臂、小臂的主体基材，关节处采用交叉滚子轴承作为回转支撑，可同时承受径向、轴向载荷与倾覆力矩，避免重载作业下的关节形变。臂体内部走线路径采用中空关节设计，所有动力线缆、信号线缆均从关节轴心穿过，避免外部走线在回转过程中出现拉扯、磨损问题，同时降低臂体外部轮廓的凸起结构，减少作业过程中与周边工装、护栏的干涉风险。关节驱动单元采用伺服电机配合高精度行星减速机的传动方案，大臂回转关节额外加装液压缓冲结构，在启停、急停工况下可吸收冲击载荷，保护传动部件不受损。末端执行器安装法兰采用标准ISO 9409-1-100-6-M10接口，可快速适配夹爪、真空吸盘、焊枪、打磨头等不同作业工具，无需额外加工转接板。

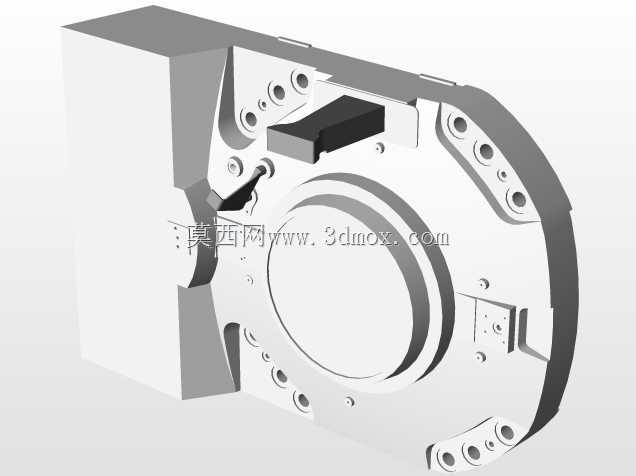

　　安装边界方面，三款臂型的基座安装孔位均采用统一的240mm×240mm正方形分布，安装螺栓规格为M16，基座底面到第一关节回转面的高度控制在320mm以内，不管是地面正装、侧装还是龙门倒挂安装，都能匹配现有工业机器人的通用安装基座尺寸，无需对现场安装基础做大规模改造。臂体在全行程缩回状态下的最小回转半径为720mm，在密集工位部署时，相邻两台设备的安装中心距可压缩至1.6米，最大化利用车间生产空间。臂体各关节的运动范围经过限位校核，大臂俯仰角度范围为-45°到+85°，小臂俯仰角度范围为-60°到+90°，腕部回转角度范围为±360°，所有运动极限位置均设置硬限位块与软限位双重保护，避免超程运动导致的设备碰撞。

　　在实际工况适配层面，三款臂型的关节密封等级均达到IP65，可适配焊接车间的焊渣飞溅、机加工车间的切削液飞溅、铸造车间的粉尘环境等恶劣作业场景，臂体表面采用环氧聚酯粉末喷涂，厚度不小于80μm，可耐受常见工业腐蚀介质的侵蚀。传动系统的润滑脂采用长效高温润滑脂，正常工况下维护周期可达12000作业小时，降低现场运维成本。结构设计过程中已完成全工况的有限元受力仿真，在最大负载、最大臂展的极限姿态下，臂体末端的静形变控制在0.8mm以内，重复定位精度可达±0.12mm，可满足绝大多数工业作业的精度要求。三款臂型的底座电气接口采用统一的航插布局，动力、信号、通讯接口集中布置在基座侧面的接线仓内，现场布线时可快速完成接线作业，减少设备安装调试周期。
