高压柱塞式流体输送泵结构设计方案

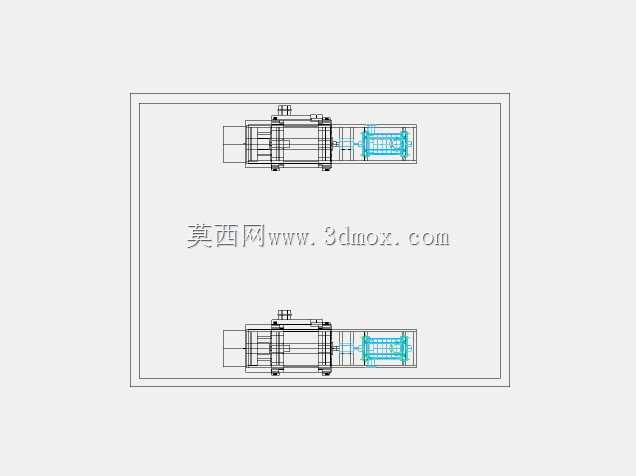

　　在石油开采井口高压注水、化工流程高压介质输送、冶金除鳞高压水供给、市政管网高压增压这类工况里，高压泵是核心的流体增压核心设备，这类场景对泵的输出压力稳定性、连续运行可靠性、密封件耐受度都有极高要求，常规低压离心泵完全无法满足工况需求。从结构设计逻辑来看，这款高压泵采用卧式分体式布局，整体分为动力输入端与液力增压端两个独立模块，动力端采用曲轴连杆传动结构，将旋转运动转化为柱塞的往复直线运动，曲轴支撑采用双列圆锥滚子轴承，可同时承受径向载荷与柱塞往复运动产生的轴向冲击载荷，轴承座与泵体采用一体化铸造成型，减少装配累计误差，提升传动系统刚性。液力端采用分体式阀组设计，进液阀与排液阀均采用锥面密封结构，阀片采用高强度不锈钢材质，

　　配合硬质合金密封面，可在高压差工况下保证密封可靠性，避免高压介质回流导致的容积效率下降。柱塞密封采用多层组合密封结构，从低压侧到高压侧依次设置导向环、低压密封圈、高压密封圈、防尘圈，不同密封件承担不同功能，导向环保证柱塞往复运动的同轴度，避免柱塞偏磨导致的密封失效，低压密封圈负责封堵初始渗漏介质，高压密封圈承受最高工作压力下的介质密封，防尘圈阻挡外部粉尘杂质进入密封腔划伤柱塞表面。从安装边界来看，这款泵的整体安装底座采用型钢焊接结构，底座上预留有地脚螺栓安装孔，孔位间距按照通用工业泵安装标准设计，可直接适配多数现有泵房的安装基础，不需要额外进行基础改造。泵体的进出口法兰采用标准高压法兰连接，法兰密封面为凸凹面结构，

　　可搭配金属缠绕垫片实现高压密封，进出口方向可根据现场管路布局调整，通过更换法兰端盖的安装方向即可实现进出口方向的切换，不需要对泵体主体结构进行改动。动力输入端的轴伸采用标准圆柱轴伸，搭配平键连接，可直接匹配标准Y系列三相异步电机，也可根据现场需求连接柴油机驱动单元，适配无电网供电的野外作业场景。在实际工况适配设计上，这款泵的柱塞行程与曲轴偏心距经过匹配计算，在保证额定输出压力的前提下，尽可能降低柱塞的往复运动线速度，减少密封件的磨损速率，延长密封件的更换周期，降低设备运维成本。泵体上预留有润滑油路通道，动力端的齿轮、轴承、曲轴连杆摩擦副均采用强制飞溅润滑，润滑油腔设置有油位观察窗与放油螺塞，可方便日常检查油位与更换润滑油，液力端的密封腔设置有泄漏回收孔，可将密封件渗漏的少量介质统一回收，避免介质泄漏污染现场环境，同时也可通过泄漏量的变化判断密封件的磨损状态，提前安排维护更换，避免突发密封失效导致的生产停机。从结构细节来看，泵体的所有承压壳体均经过有限元应力分析，在最高工作压力1.5倍的压力载荷下，壳体最大应力低于材料屈服强度的60%，保证承压部件的结构安全裕度，避免长期高压载荷下出现壳体开裂风险。阀组的弹簧参数经过匹配设计，保证阀片的开启与关闭动作与柱塞往复运动精准配合，避免出现阀片滞后关闭导致的水锤现象，减少水锤冲击对泵体及管路的损伤。整体装配过程中，所有运动部件的配合间隙都按照公差等级严格控制，曲轴与轴承的配合采用过渡配合，

　　柱塞与导向套的配合采用间隙配合，间隙值控制在0.02-0.04mm之间，既保证柱塞运动顺畅无卡滞，又避免间隙过大导致的密封偏磨。在现场安装调试过程中，需要保证泵轴与驱动电机轴的同轴度误差不超过0.1mm，联轴器端面间隙控制在2-4mm之间，避免同轴度超差导致的轴承异常磨损与振动超标。泵的进出口管路需要设置独立支撑，避免管路重量直接作用在泵体法兰上，导致法兰受力变形出现密封泄漏，同时出口管路需要设置安全阀与溢流阀，当系统压力超过额定压力1.1倍时，安全阀自动开启泄压，保护泵体与下游管路设备安全。这款高压泵的结构设计充分考虑了不同行业的通用工况需求，整体结构紧凑，维护拆卸方便，日常运维时不需要将整个泵从安装基础上拆下，即可单独更换液力端的阀组、密封件等易损部件，大幅缩短维护停机时间。
