88毫米径闭式流道离心泵叶轮结构

　　作为流体输送设备的核心过流部件，这款直径88毫米的泵叶轮，主要适配小流量高扬程的单级离心泵场景，常见于小型冷却水循环系统、家用增压供水、小型化工药剂输送、实验室流体输送回路等工况，承担着将原动机输入的机械能转化为流体压能与动能的核心作用，其水力性能直接决定整泵的效率、汽蚀余量与运行稳定性。

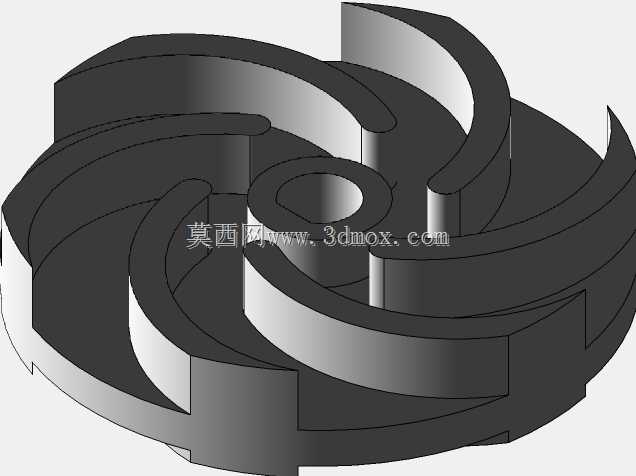

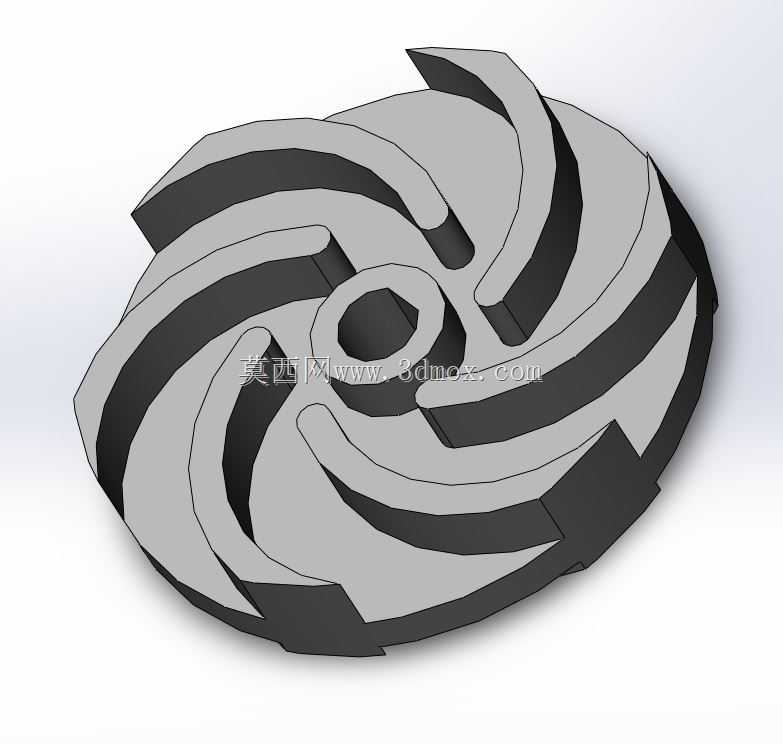

　　从结构设计来看，这款叶轮采用后弯式闭式流道布局，六片空间扭曲叶片均匀分布在轮盘与轮盖之间，相比开式或半开式叶轮，闭式结构能有效减少叶片顶端的流体泄漏损失，在输送清水或低粘度无颗粒介质时，能保持更高的容积效率，适配输送介质温度不超过80摄氏度的常规工况。设计过程中首先确定了叶轮的核心安装边界：中心轴孔直径匹配常规12毫米直径的泵轴，轴孔处设置定位台阶，装配时可通过轴肩与叶轮螺母实现轴向固定，轮盘背面预留了密封环安装位，可与泵体上的密封环配合形成节流间隙，减少叶轮出口高压流体向进口低压区的回流，提升整泵运行效率。

　　流道设计上，叶片进口边做了圆弧修型处理，可降低流体进入叶轮流道时的冲击损失，改善泵的进口汽蚀性能，避免小流量工况下容易出现的进口脱流、振动问题；叶片出口角选取25度的后弯角度，兼顾扬程特性与效率区间，让泵的性能曲线保持平缓的下降趋势，避免管路阻力波动时流量出现大幅跳变，适配供水、循环等对流量稳定性有要求的场景。叶轮整体轴向厚度控制在22毫米，轮盘与轮盖的壁厚均匀设置为3毫米，既保证铸件成型时的结构强度，避免高速旋转时出现应力变形，也控制了叶轮自身的转动惯量，降低泵启动时的原动机负载冲击。

　　实际选型适配时，这款叶轮可直接替换同尺寸规格的ISG、ISW系列小型管道泵叶轮，装配时需要注意流道方向与泵轴旋转方向匹配，反向安装会导致流体无法正常输送，还会引发泵体剧烈振动。叶轮的进出口直径经过水力计算匹配，进口直径32毫米，出口宽度6毫米，适配进口管径DN32的泵体流道，额定工况下可实现每小时6立方米的流量输送，单级扬程可达20米左右，配套0.75千瓦的二级电机即可驱动至额定转速2900转每分钟。

　　建模过程中对叶片与轮盘、轮盖的衔接处做了R2的圆角过渡处理，一方面是减少铸造时的应力集中，避免铸件冷却过程中出现开裂缺陷，另一方面也能减少流道内的流体阻力，避免直角区域出现流体滞止、结垢的问题，长期输送含微量杂质的介质时也不容易出现流道堵塞。轮盘背面还设置了4个对称的平衡孔，平衡孔直径4毫米，可连通叶轮背面与进口低压区，平衡叶轮前后盖板的压力差，降低泵运行时的轴向力，减少机械密封与轴承的轴向负载，延长易损件的使用寿命。

　　从安装边界来看，这款叶轮的外圆直径88毫米，装配时需要保证叶轮外圆与泵体蜗壳内壁的间隙均匀，单边间隙控制在0.5-1毫米之间，间隙过大会导致容积效率下降，间隙过小则容易在泵轴出现挠度变形时发生叶轮擦碰泵体的故障。轴孔处设置了标准的键槽，可匹配4毫米宽度的平键传递扭矩，键槽的位置与叶片流道做了错位处理，避免键槽位置的应力集中影响叶轮整体结构强度，高速旋转时不会出现键槽开裂的问题。

　　在实际工程应用中，这类小尺寸离心泵叶轮的材质通常根据输送介质选择，输送清水时可采用铸铁HT200铸造后做流道打磨处理，输送弱腐蚀性介质时可采用不锈钢304精密铸造，也可采用工程塑料注塑成型用于小型水族循环、园林供水等低压场景。建模时还原了所有的铸造拔模斜度，叶片表面的拔模斜度设置为1度，方便铸件脱模，不需要后续大量的机加工修整流道，能有效降低生产制造成本，保证批量生产时的水力性能一致性。
