电梯配套液压动力泵站结构设计

　　这套液压动力单元是专为垂直升降类电梯配套开发的动力输出装置，日常主要安装在电梯井道底部旁侧的专用设备舱内，也可根据土建布局调整至井道顶部的机房空间，为电梯的轿厢升降提供稳定的液压驱动力，区别于传统曳引式电梯的动力传递形式，液压驱动的形式更适合低层建筑、大载重的货梯或者家用别墅电梯场景，动力传递路径短，过载保护逻辑更易实现，运行过程中的噪音控制也有天然优势。

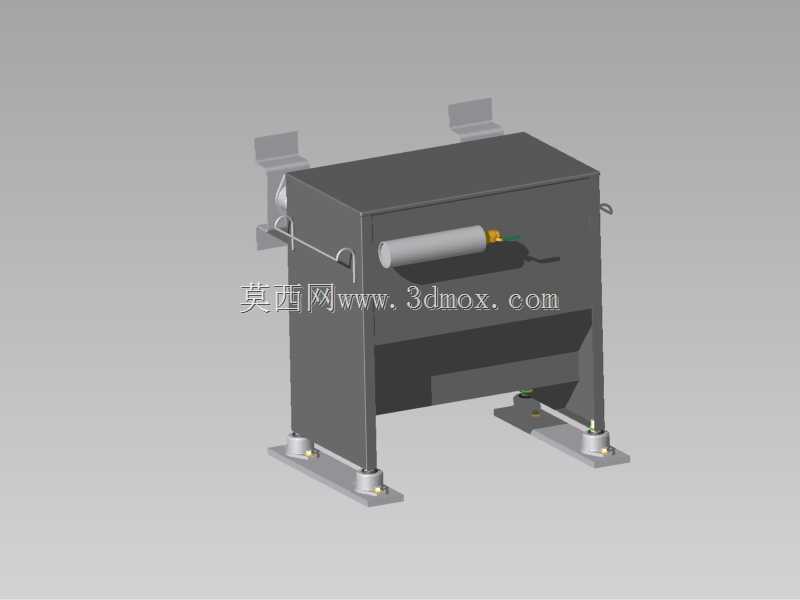

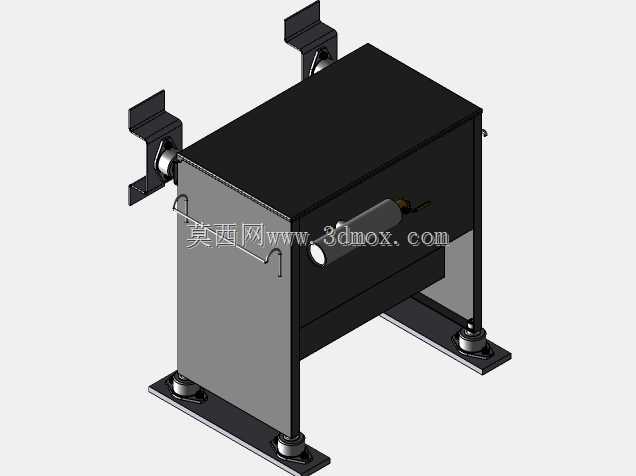

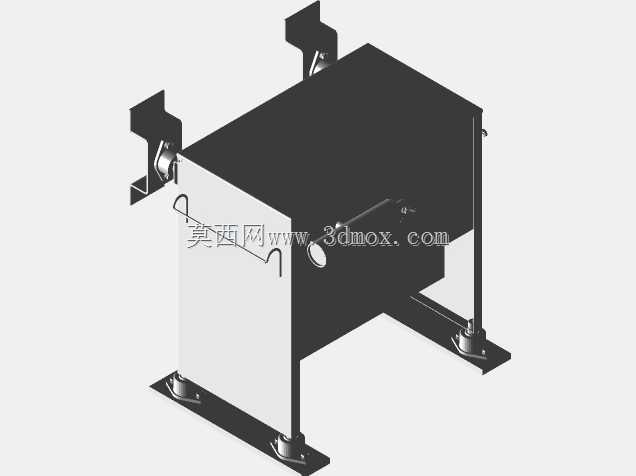

　　从结构布局来看，整个泵站采用集成式油箱设计，箱体本身采用钢板折弯焊接成型，既是液压油的存储容器，也是所有液压元件、安装支脚的承载基体，省去了额外的安装框架，整体结构更紧凑。油箱底部设计了四个带减震垫的安装支脚，每个支脚都预留了螺栓固定孔，安装时可直接通过膨胀螺栓固定在混凝土基础上，减震垫能够隔绝油泵运行时产生的振动传递到建筑结构，避免运行过程中产生结构传声。油箱侧面预留了油位观察、油温检测、放油排污的接口位置，日常维护时不需要拆解周边管路就能完成油液状态检查、废油排放的操作。

　　油箱顶部的安装面集成了油泵驱动单元、控制阀组、蓄能器接口以及管路排布空间，其中卧式布置的蓄能器可以吸收油泵启停、阀组换向时产生的液压冲击，稳定系统压力，避免电梯启停过程中出现顿挫感。阀组采用集成块式设计，将溢流阀、单向阀、节流阀、应急下降阀等功能元件整合在同一个阀块上，减少了外接管路的数量，降低了管路泄漏的风险，同时也缩小了整体的安装占用空间。油箱两侧设计的吊装挂耳，方便设备进场安装时的吊装转运，不需要额外焊接吊点，避免焊接应力对油箱密封性造成影响。

　　设计过程中首先核算了电梯额定载重、升降速度对应的系统流量与压力参数，以此确定油泵的排量、电机功率以及油箱的有效容积，油箱容积按照油泵每分钟流量的3-5倍配置，保证液压油有足够的散热与沉淀杂质的空间，避免连续运行时油温过高导致密封件老化加速、油液粘度下降影响系统效率。安装边界的设计充分考虑了电梯井道的常见预留空间尺寸，整体宽度控制在常规设备舱的门洞宽度以内，设备进场时不需要拆解墙体就能完成转运，高度方向预留了顶部阀组、电机的接线与检修空间，日常检修时站在地面就能完成所有元件的操作与更换，不需要搭建额外的检修平台。

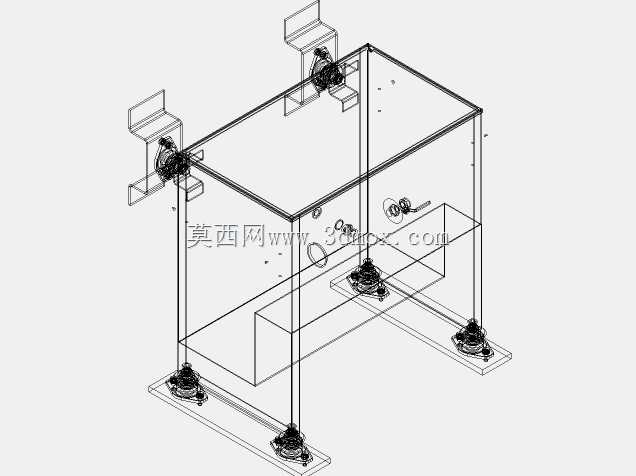

　　管路走向全部沿油箱侧壁的固定卡扣排布，避免管路悬空产生振动磨损，所有管路接口都采用标准的液压管螺纹连接，密封形式采用组合密封垫，兼顾密封可靠性与拆装便利性。应急操作阀的位置设置在油箱外侧易触及的位置，当出现停电或者系统故障时，维保人员可以直接操作应急阀，让轿厢依靠自重缓慢下降到平层位置，满足特种设备的安全规范要求。油箱内部设计了隔板，将回油区与吸油区分隔开，回油流回油箱时需要经过隔板的导流，减缓油液的流动速度，让油液中的气泡充分溢出、杂质沉淀到油箱底部，避免气泡被吸入油泵产生气蚀，延长油泵的使用寿命。

　　考虑到电梯运行的间歇性工况，泵站的电机采用间歇工作制匹配设计，避免长时间空载运行造成的能源浪费与元件磨损，油泵采用齿轮泵结构，抗污染能力强，对液压油的清洁度要求相对柱塞泵更低，更适合电梯这类日常维保频次有限的使用场景，降低后期的维护成本。整个泵站的所有外露金属表面都做了喷塑处理，能够适应井道内相对潮湿的环境，避免长期使用出现锈蚀问题，外部的接线全部采用防水接头，防止清洁过程中或者井道结露时水进入接线端造成电气故障。
