工业管路初级过滤装置结构设计方案

　　在工业流体输送系统的前端预处理环节，这类初级过滤装置是保障后续管路、泵阀及核心工艺设备稳定运行的第一道屏障，常被布置在循环水系统、低压流体输送管线、工艺介质进料端的入口位置，用来拦截流体中裹挟的大颗粒焊渣、锈蚀碎屑、悬浮硬质杂质，避免大尺寸异物进入下游精密设备造成流道堵塞、密封面划伤、叶轮卡滞等常见故障。从现场安装的实际需求出发，该装置采用双过滤单元并列的结构布局，这种设计并非单纯为了提升单位时间的通流能力，更核心的考量是在不停机的工况下，可通过阀门切换实现单路滤芯的检修、清理与更换，适配连续生产的化工、给排水、暖通循环等不能随意断流的作业场景。

　　从结构设计逻辑来看，装置主体的筒体部分采用等径圆形截面，这一选型是基于圆形筒体在承压状态下应力分布最均匀的工程特性，无需额外做加强筋结构就能满足低压管路的承压要求，同时圆形内壁不存在流道死角，能减少杂质在腔体内的淤积残留，降低日常清理的作业难度。上下端盖与筒体的连接采用法兰紧固结构，密封面预留了标准密封件的安装槽位，可根据输送介质的腐蚀特性、温度参数选配橡胶、石棉或金属缠绕垫片，保证连接位置的密封可靠性，避免运行过程中出现介质渗漏。进出液接口采用同轴侧进侧出的布置方式，接口尺寸匹配常规工业管路的通用法兰规格，安装时无需额外做变径转接，能直接对接同通径的工业管线，减少现场安装的改造成本。

　　过滤单元的内部支撑结构做了分层设计，下层设置带均匀过流孔的承托板，用来承载过滤滤芯的整体重量，避免滤芯在流体长期冲击下出现移位、变形；上层设置限位压圈，通过端盖的压紧力将滤芯牢牢固定在腔体内，防止流体带压流动时滤芯出现窜动导致旁漏，让所有进入腔体的流体都必须经过滤层才能流出，保证过滤精度的稳定性。装置的外部预留了压差检测接口的安装位，现场使用时可在进出口位置加装压差表，当滤芯截留杂质过多导致前后压差达到设定阈值时，就能直观提示运维人员及时清理或更换滤芯，避免因滤芯堵塞造成通流能力下降、系统压力损失过大的问题。

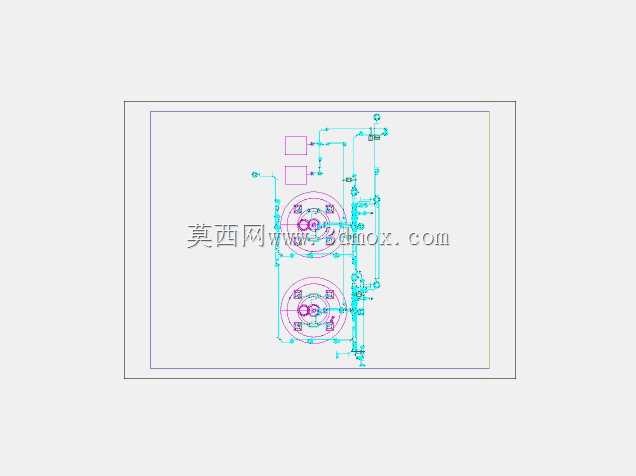

　　在安装边界的尺寸控制上，该装置的整体宽度、高度以及接口中心距都参考了常规工业管路的安装空间标准，双筒体并列的布局让设备整体占地宽度控制在合理区间，不会出现单大筒体直径过大导致现场布置时与周边管线、支架产生干涉的问题；底部预留了落地支架的安装螺孔，既可以采用落地式安装固定在设备基础上，也可以通过支架转接做壁挂式安装，适配不同现场的安装空间条件。筒体侧面预留的排污口位于腔体最低位置，检修清理时无需完全拆解端盖，只需打开排污阀就能将腔体内沉积的杂质随残留介质一同排出，大幅降低日常维护的作业量。

　　从实际使用的适配性来看，该结构的过滤装置可根据不同的过滤需求更换不同精度的过滤元件，从拦截大颗粒杂质的穿孔滤网到精度稍高的编织网滤芯都能适配，不需要改动主体结构就能满足不同工况的预处理要求。流道设计上做了缓流处理，流体进入腔体后首先经过扩容减速，大颗粒杂质会在重力作用下自然沉降到腔体底部的排污区，减少杂质直接附着在滤芯表面的概率，有效延长滤芯的单次使用周期，降低运维耗材的更换频率。整套结构没有采用复杂的异形构件，所有零部件都采用常规机械加工工艺就能制作，筒体可采用标准管材裁切加工，法兰、接口都是通用标准件，整体加工难度低，制作成本可控，也方便后续运维时更换损坏的零部件，不会出现异形配件难以采购的问题。
