管道系统用鞍式支撑过滤承压构件

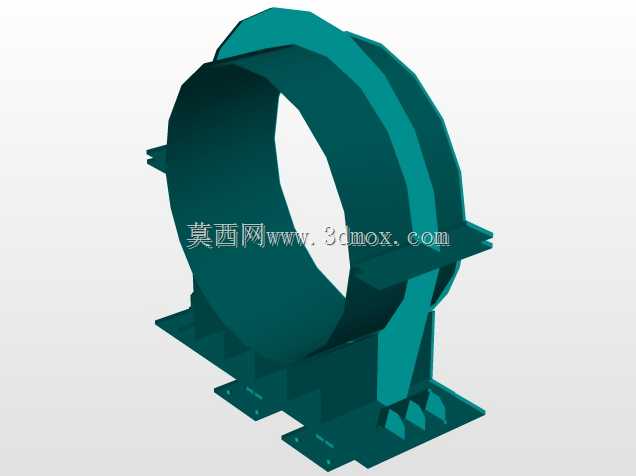

　　在工业流体输送管网的现场布设中，这类鞍式支撑过滤承压构件往往承担着双重核心作用，既需要为大口径管路提供可靠的径向承重支撑，避免长距离管线因自重、内部介质重量产生挠度变形，又要在管线通流截面处完成介质的粗滤作业，拦截流体中裹挟的大尺寸焊渣、锈蚀剥落物、硬质杂质颗粒，防止这类杂质进入下游的精密阀门、泵体叶轮或者计量仪表内部，造成密封面划伤、叶轮卡滞、计量失准等常见的现场故障。从结构设计的逻辑来看，该构件采用了上下对合的鞍式抱箍结构，下半部分与一体化铸造的支撑底座连为一体，上半部分通过两侧伸出的连接耳板配合紧固件实现与下半部分的锁紧，这种结构不需要在管路上额外焊接支撑凸缘，安装时可以直接在管线布设的预设位置完成装配，不会破坏原有管路的材质应力分布，尤其适合在已投用管线的改造项目中使用，能够大幅缩短现场施工的动火作业时长，降低施工安全风险。支撑底座采用了带加强筋的板式安装结构，底座上预留的安装孔位可以适配不同规格的化学锚栓或者地脚螺栓，能够将管路运行过程中产生的振动、介质冲击载荷均匀传递到下方的混凝土基础或者钢结构管架上，底座与鞍式抱箍衔接的位置设置了多道三角形加强筋，这些加强筋的布设方向完全匹配载荷的传递路径，既可以减少构件整体的壁厚、控制整体重量，又能避免在承压或者承重过程中出现应力集中导致的结构开裂。抱箍的内圆弧面与管路外径采用了间隙配合的公差设计，实际装配时可以在圆弧面与管路外壁之间加装3-5mm厚度的橡胶减震垫，

　　既可以补偿管路热胀冷缩产生的轴向位移量，又能吸收流体脉动产生的振动，避免金属构件之间的硬接触产生摩擦异响或者电化学腐蚀。构件的通流内部设置了与圆弧面适配的弧形过滤栅格，栅格的间隙尺寸根据常规工业管路的防护需求设置在8-12mm区间，既不会因为间隙过小造成过大的通流阻力，也不会让大尺寸杂质穿过栅格进入下游设备，栅格采用了可拆卸的固定方式，后期管线维护时不需要拆解整个支撑抱箍，只需要松开连接耳板的紧固件，将上半部分抱箍抬起一定角度，就可以抽出栅格完成杂质清理或者栅格更换，大幅降低日常维护的作业强度。从安装边界的尺寸适配来看，该构件的支撑底座宽度、抱箍的轴向宽度都经过了载荷校核，适配公称直径600-800mm区间的中低压工业管路，

　　适用的介质工作压力不超过1.6MPa，能够覆盖市政给排水、工业循环水、普通化工介质输送等多数常规流体输送场景的使用需求。在三维建模过程中，结构设计人员特意对所有的棱角位置做了R3-R5mm的圆角过渡处理，既可以避免铸造或者焊接加工过程中出现应力裂纹，也能防止现场安装作业时尖锐棱角划伤施工人员，连接耳板的螺栓孔采用了长圆孔设计，可以补偿一定的安装位置误差，降低现场安装时的对位难度，不需要施工人员反复调整构件的固定位置就能顺利穿入连接螺栓。这类构件在实际选型时，需要重点核对三个核心参数：一是抱箍的内圆弧直径必须匹配所支撑管路的实际外径，尤其是对于带防腐层的钢管或者非金属管材，要考虑防腐层或者管材壁厚带来的外径偏差，

　　避免抱箍无法锁紧或者锁紧后压伤管材外壁；二是底座的安装孔间距要匹配现场管架或者基础的预留孔位，减少现场二次打孔的工作量；三是内部过滤栅格的间隙要匹配下游设备对杂质粒径的耐受要求，对于下游有精密流量计或者调节阀的管路，可以适当缩小栅格间隙，提升杂质拦截的精度。在管线的应力计算环节，这类支撑过滤构件可以作为管线的一个滑动支撑点来纳入计算模型，其自身的结构强度能够满足管线轴向热位移的滑动需求，不需要额外加装滑动副结构，相比传统的分离式管托加独立过滤器的布设方案，这种一体化结构能够减少管路上的法兰连接节点数量，降低管路的泄漏风险点，同时缩短管线的总安装长度，节省管廊的布设空间，在空间受限的厂区管廊或者地下管沟布设场景中，这种集成化设计的优势会更加明显。
