弧形螺旋弹簧三维结构设计作品

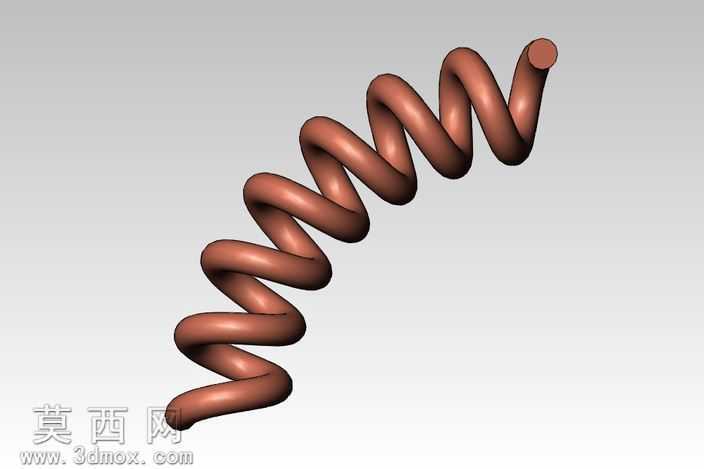

本作品为弧形螺旋弹簧的三维参数化建模成果，建模阶段依托三维设计软件的螺旋扫描、可变截面扫描核心功能完成主体结构搭建，区别于常规直柱形螺旋弹簧，该弹簧的螺旋中心轴线并非直线，而是平滑过渡的弧形曲线，建模过程中首先绘制符合曲率要求的弧形中心轨迹线，再以垂直于轨迹线的圆形截面沿路径进行螺旋式扫掠，通过精准控制螺旋升角、节距参数、截面直径以及弧形轨迹的曲率半径，保证弹簧每一圈簧丝的间距均匀一致，簧丝截面始终保持正圆形且与中心轨迹垂直，避免出现截面畸变、轨迹偏移的建模缺陷。材质与渲染阶段，为还原金属弹簧的真实质感，为模型赋予铜质金属材质，调整材质的漫反射、高光反射与粗糙度参数，模拟铜合金表面经过抛光处理后的温润金属光泽，同时添加细微的表面凹凸纹理，还原金属加工后残留的细微质感，配合柔和的环境光照与多角度补光，让弹簧的螺旋曲面光影过渡自然，清晰呈现每一圈簧丝的弧形轮廓与螺旋走向，直观展现弹簧的立体形态。结构设计层面，该弧形螺旋弹簧属于特殊形态的弹性储能元件，区别于常规直弹簧的直线伸缩特性，其弧形结构可适配弧形安装空间，在受力时能够沿弧形轨迹产生弹性形变，提供特定方向的弹力支撑与缓冲作用，建模过程中对弹簧的两端端头做了平滑收边处理，端头截面与相邻簧丝自然衔接，无尖锐棱角与结构断层，保证模型结构的完整性与工艺合理性，可直接用于后续的装配干涉检查、力学仿真分析等工作。设计思路上，该模型摒弃了常规弹簧的直线中心轴设计，针对需要弧形弹性支撑的特定安装场景进行结构优化，建模全程采用全参数化控制逻辑，所有结构参数包括弧形轨迹半径、螺旋圈数、簧丝直径、节距大小均可通过参数面板快速调整，能够快速生成不同规格的弧形螺旋弹簧模型，适配不同的使用需求，模型整体曲面顺滑无破面，几何精度满足工业设计与机械装配的使用要求，可应用于五金配件设计、机械结构方案验证、特殊弹性元件选型参考等场景。
