六缸引擎配套高精度曲轴三维设计

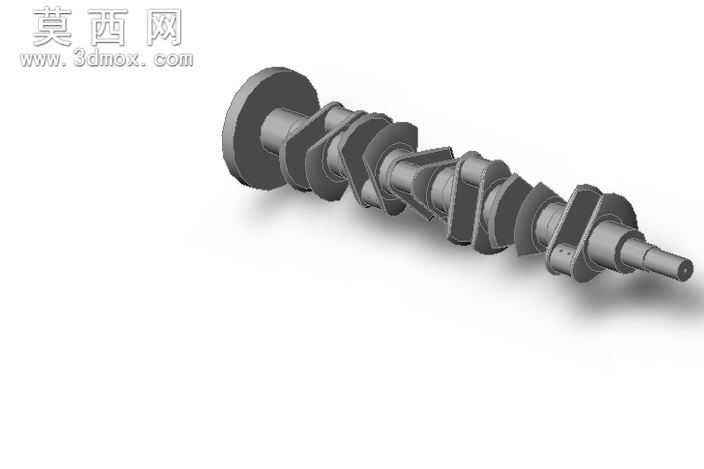

本模型为六缸内燃机配套曲轴三维设计成果，建模阶段以实际内燃机动力输出参数为核心依据，首先完成整体结构的基准定位：以曲轴轴向中心线为全局建模基准，依次排布六个曲拐单元，每个曲拐严格按照六缸引擎的点火间隔角完成相位偏移，确保各缸做功行程的动力输出能够均匀叠加，避免动力输出过程中出现明显的扭矩波动。建模过程中对曲轴各功能段做了精细化结构还原：前端动力输出轴段预留了皮带轮、正时齿轮的安装定位轴颈，轴肩位置设计了对应的密封圈安装槽结构；每个连杆轴颈与主轴颈之间的曲柄臂采用了优化的配重结构，配重块的轮廓经过反复调整，能够平衡曲拐旋转过程中产生的往复惯性力与旋转离心力，降低引擎运转时的振动幅度；后端法兰盘结构预留了飞轮安装的定位孔与螺栓连接位，保证动力能够稳定传递至传动系统。材质与渲染阶段，整体赋予曲轴常用的锻钢材质属性，调整金属材质的粗糙度、反光度参数，还原锻钢件经机加工后的表面质感，对轴颈配合面做了高光处理，区分加工面与非加工面的视觉差异，同时添加柔和的环境阴影效果，清晰呈现各段结构的层级关系与轮廓特征。设计过程中充分考虑曲轴的实际装配需求：各主轴颈的同轴度公差在建模时做了对应约束，连杆轴颈与主轴颈的中心距严格匹配引擎的活塞行程参数，油道孔的走向按照实际润滑路径做了贯通设计，确保润滑油能够顺利到达各配合轴颈位置，减少运转过程中的磨损。整体模型结构完整，各部位尺寸比例符合六缸内燃机的设计规范，可用于引擎结构教学、动力系统装配模拟、零部件性能仿真分析等场景，能够直观展现曲轴在引擎内部的动力转换作用，清晰呈现往复直线运动向旋转运动转换的核心结构逻辑。
