发动机连杆头分体式连接结构三维设计

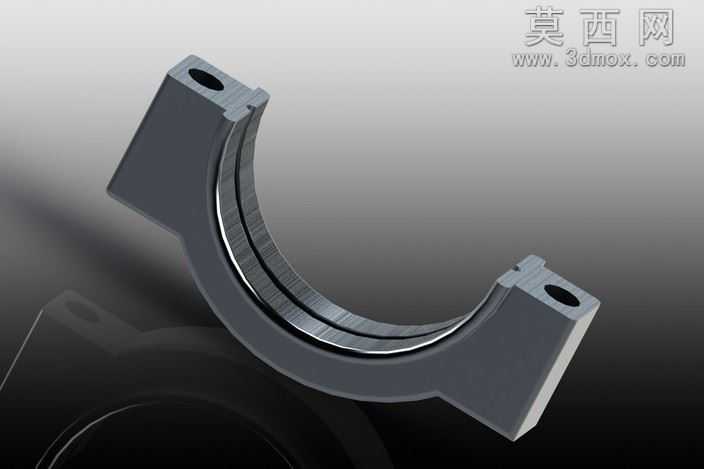

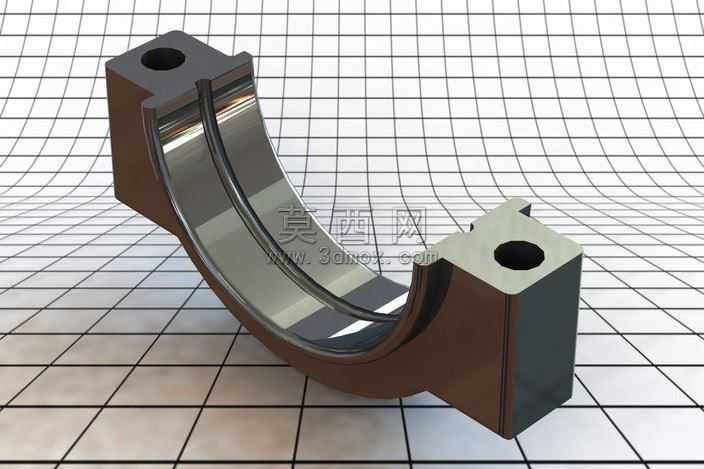

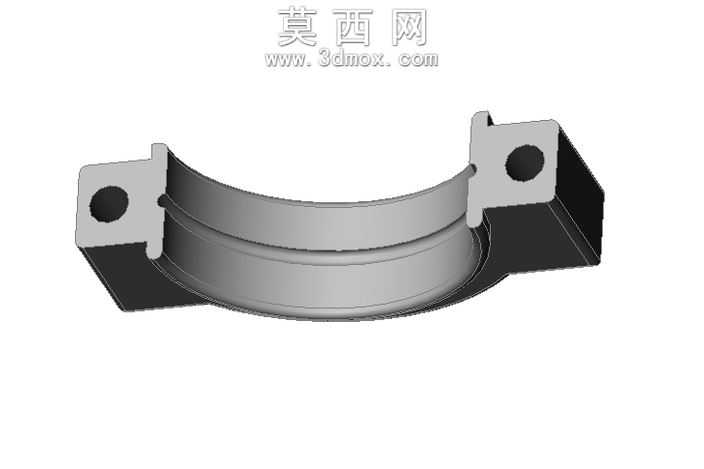

本模型为发动机动力系统核心连接部件连杆头的三维设计成果，建模过程依托主流三维设计软件完成，全程采用参数化建模逻辑搭建整体结构，确保各部位尺寸可关联调整，适配不同排量发动机的连杆组配套设计需求。模型整体采用半圆弧瓦状主体搭配两侧带安装孔的连接耳结构，主体弧形曲面通过多段曲率连续的样条曲线放样生成，精准还原连杆头与连杆盖配合后环抱曲轴轴颈的贴合弧度，曲面过渡区域做了等半径圆角处理，避免应力集中问题的同时保证装配贴合度。两侧连接耳采用拉伸凸台命令生成，安装孔位严格按照连杆螺栓的装配公差要求设计，孔位周边做了加厚凸台处理，提升螺栓锁紧时的结构强度，连接耳与弧形主体的衔接区域做了渐变过渡处理，保证载荷传递过程中应力分布均匀。材质设定上，主体部分赋予调质合金钢材质，通过材质编辑器调整金属粗糙度、反光度参数，还原锻钢部件经机加工后的哑光金属质感，安装孔内壁赋予更高的光洁度参数，模拟精镗加工后的表面效果，渲染阶段采用三点布光方案，主光源打亮弧形主体的曲面结构，辅助光源勾勒连接耳的轮廓边缘，补光消除结构死角的暗部阴影，清晰呈现各部位的结构细节。设计过程中充分考虑连杆头的实际工况需求，弧形主体的壁厚按照往复运动的载荷冲击要求做了等强度设计，非受力区域做了适度减重处理，在保证结构强度的前提下降低部件整体重量，两侧连接耳的安装孔同轴度严格控制在装配公差范围内，确保与连杆盖装配后螺栓可顺利穿入锁紧，不会出现偏载问题。模型还预留了与连杆杆身配合的定位结构，可与同系列连杆杆身、连杆盖模型完成完整连杆总成的虚拟装配，验证各部件之间的配合间隙与装配干涉情况，为后续的工程图输出、数控加工编程提供精准的三维数据基础，整个模型的结构细节完全参照量产发动机连杆头的实际结构设计，无多余特征，各部位尺寸比例协调，可直接用于教学演示、结构分析或产品改型设计参考。
