黄铜锁梁弹子挂锁结构三维设计

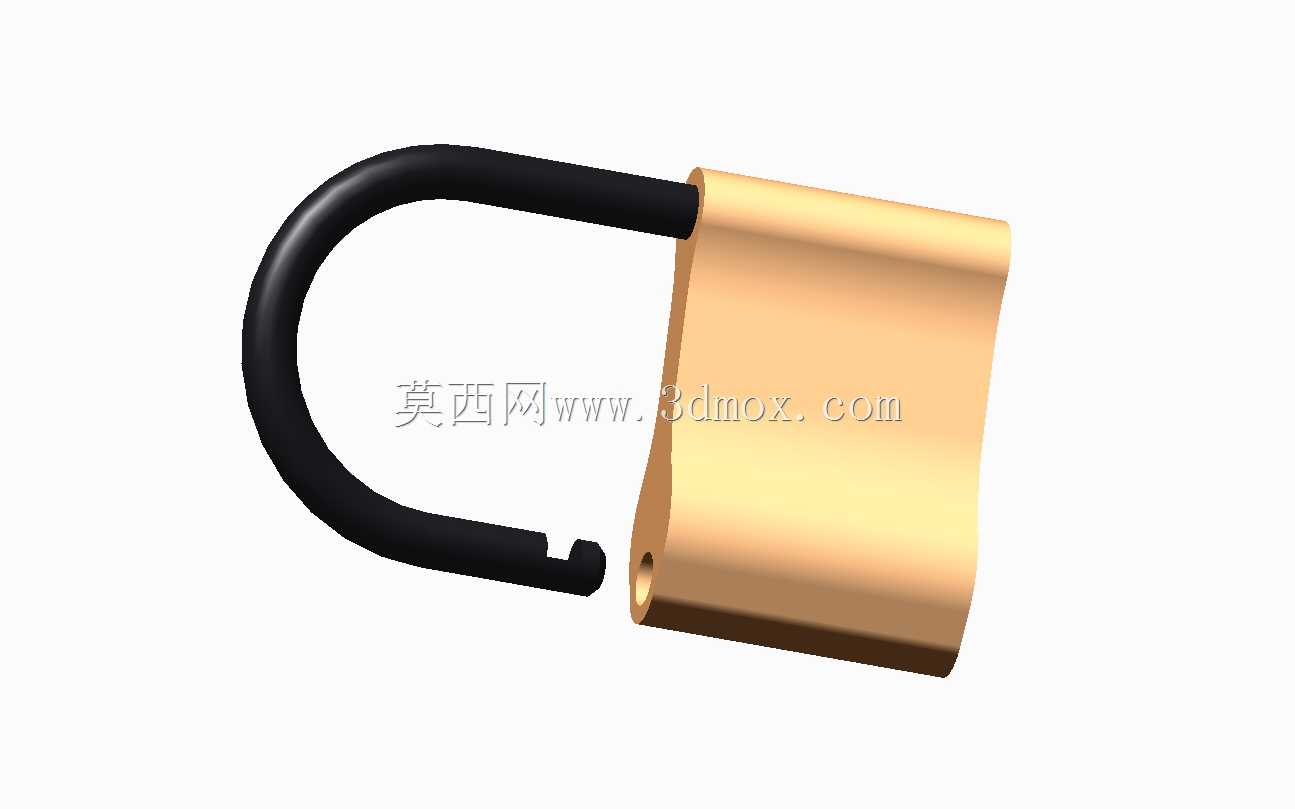

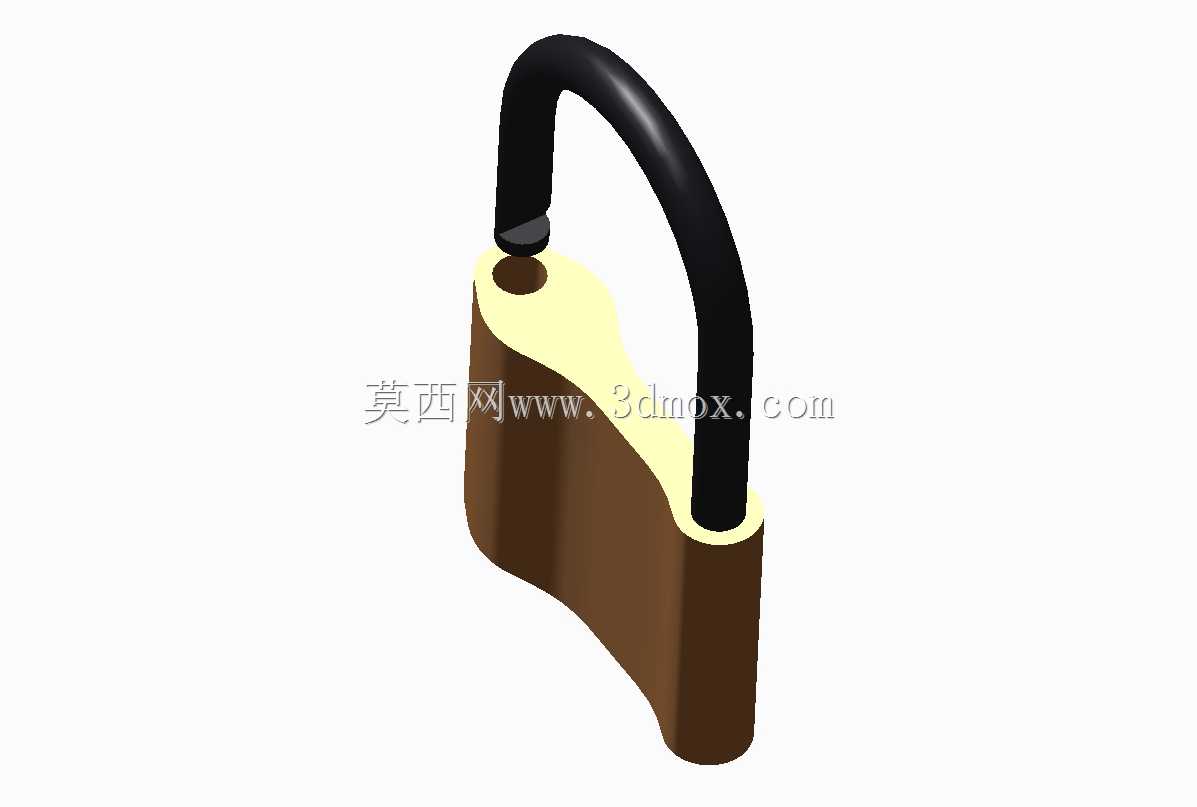

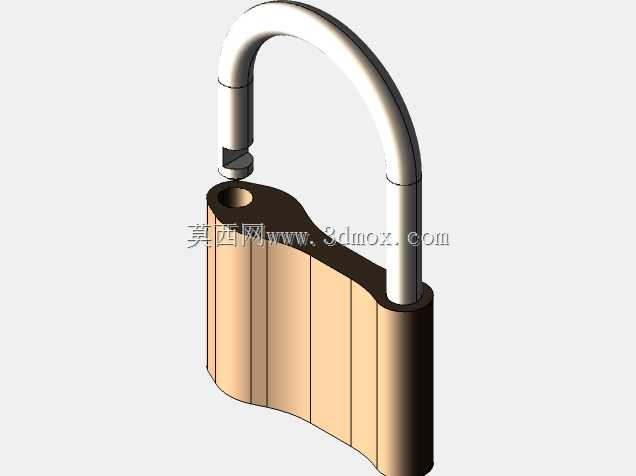

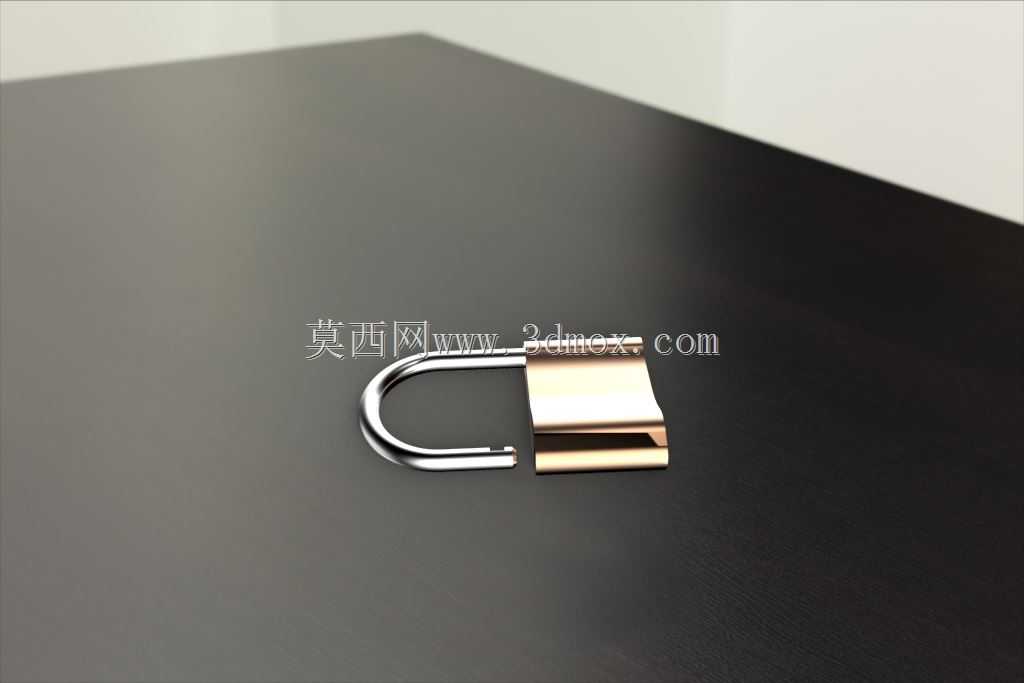

　　日常仓储、户外设备防护、工业柜体闭锁场景中，挂锁是应用频次极高的被动安防构件，这款挂锁的三维结构设计完全围绕实际使用中的受力、防破坏、操作便利性展开。锁体采用弧形黄铜壳体，区别于常规方正挂锁的直角结构，弧形侧面没有可供管钳夹持的受力棱边，能大幅降低暴力扭转破坏的概率，壳体厚度在锁梁孔位置做了局部加厚处理，锁梁插入深度达到锁体总高度的三分之二，避免锁梁受侧向冲击时从根部断裂脱出。锁梁采用弯制U型结构，表面做发黑硬化处理，一端为固定铰接端，另一端为锁止端，锁止端侧面加工有环形锁止卡槽，与锁体内的弹子锁舌配合实现闭锁，铰接端底部做了限位凸台，开锁状态下锁梁不会完全从锁体脱出，避免现场使用时锁梁脱落遗失。

　　设计过程中优先考虑了不同场景的安装边界，锁梁内空尺寸适配直径12mm以内的锁鼻、搭扣，可直接适配现有大部分工业柜体、集装箱门、仓储笼、设备检修门的锁扣结构，不需要额外改造配套构件。锁体底部预留了弹子组件的装配孔位，后期可根据安防等级需求更换不同弹子数的锁芯，弹子孔沿锁体中心线对称排布，避免单侧开孔降低锁体整体结构强度。实际使用中，挂锁的操作逻辑非常直接，插入钥匙旋转后带动锁舌回缩，锁梁在内部弹簧的作用下自动弹起至开锁限位位置，闭锁时直接将锁梁按下即可自动锁止，不需要额外操作钥匙，适合现场操作人员单手快速完成闭锁动作。针对户外使用场景，锁梁与锁体的配合间隙控制在0.15mm以内，既能保证锁梁活动顺畅，又能避免雨水、

　　沙尘进入锁体内部造成卡滞，锁体黄铜材质本身具备较好的耐锈蚀能力，不需要额外做表面涂装，长期户外使用不会出现漆层脱落锈蚀的问题。结构建模过程中对所有活动配合面都做了公差匹配，锁梁与锁梁孔的配合采用间隙配合，锁舌与锁梁卡槽的配合采用过渡配合，既保证闭锁后锁梁没有旷量，不会出现受外力晃动的情况，又能保证开锁解锁动作顺畅无卡滞。锁体内部的弹簧安装腔做了导向结构设计，弹簧压缩和弹出过程中不会出现偏斜卡滞，保证长期使用后弹簧弹力依然稳定，不会出现锁梁弹起无力或者无法完全弹出的问题。从结构强度角度做了受力仿真验证，锁梁承受1.5吨的侧向拉力时，锁梁的变形量控制在0.2mm以内，锁体锁梁孔位置的应力低于黄铜材料的屈服强度，不会出现塑性变形，

　　完全满足日常安防场景的防暴力破坏要求。这款挂锁的结构没有多余的装饰性设计，所有外形特征都服务于功能需求，弧形壳体除了防夹持的作用外，还能在跌落时让冲击力沿弧面分散，避免棱角位置受冲击出现开裂，锁梁的弯角位置做了圆角过渡，避免弯角处应力集中导致受拉断裂。针对批量生产的工艺性，锁体采用黄铜热锻成型后机加工的工艺，所有机加工面都设计了统一的加工基准，减少装夹次数，锁梁采用圆钢弯制后表面硬化处理，工艺成熟度高，适合大批量生产，零部件的通用化程度高，锁芯、弹簧等标准件都可采用行业通用规格，降低生产和后期维护成本。
