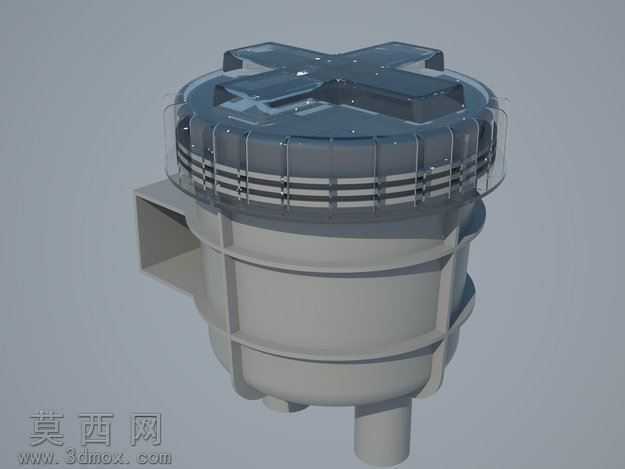

船用压载系统海水摄入滤器三维设计

本作品为船用板载系统配套的海水摄入滤器三维设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先针对滤器的立式罐体主体进行基准定位，以中心轴线为核心参照，依次完成下封头、中段筒体、上盖组件的轮廓草绘，通过拉伸、旋转、抽壳等基础建模指令生成罐体基础形态，针对筒体外侧的加强筋结构，采用阵列特征完成周向均匀排布，保证筋板的位置精度与结构一致性。上盖部分的十字型加强结构采用多实体组合建模方式完成，先分别绘制十字筋的各段截面轮廓，通过布尔运算合并为整体结构，再匹配上盖的曲面弧度完成贴合装配，上盖与筒体衔接处的多层密封槽结构，通过环形切除指令精准生成，预留出密封件的安装空间，同时还原了周向布置的快拆锁紧卡扣结构，卡扣的铰接部位通过旋转副特征还原真实的活动连接逻辑。罐体侧部的进水接口、底部的出水接口均采用法兰连接结构建模，法兰盘上的螺栓孔通过圆周阵列完成均匀排布，接口与筒体的衔接部位做了圆弧过渡处理，还原实际加工中的焊接坡口结构特征。渲染阶段针对不同部件匹配对应材质，罐体主体采用船用级防腐玻璃钢材质，调整材质的漫反射、粗糙度参数还原哑光耐腐的表面质感，密封槽部位匹配橡胶材质的哑光深灰质感，锁紧卡扣采用镀锌金属材质，添加轻微的金属反光与表面镀锌层的细微颗粒纹理，上盖顶部的十字结构做了防滑纹理处理，通过凹凸贴图还原表面的防滑纹路质感。整体设计围绕船用海水摄入场景的使用需求展开，在结构设计上充分考虑了海水环境下的防腐需求、大流量进水的过滤效率需求，以及船上维护时的快拆需求，所有结构尺寸均参照船用滤器的通用设计规范设定，各部件之间的装配间隙预留合理，可直接用于后续的结构验证、装配模拟以及生产加工参考，模型的各特征均保留完整参数，可根据实际使用场景的流量、压力需求快速调整尺寸参数，适配不同吨位船舶的压载水、冷却水系统的过滤使用需求。
