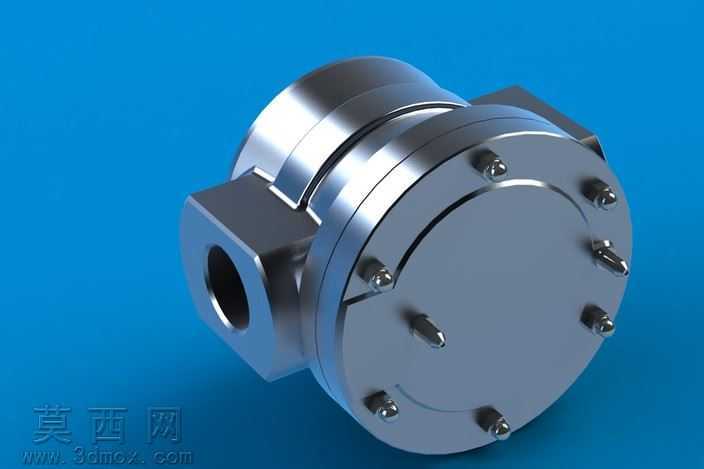

GFK40勤奋型气体过滤器三维结构设计

本作品为GFK40勤奋型气体过滤器的三维建模成果，建模过程中严格遵循工业过滤设备的实际尺寸比例与装配逻辑，首先通过基准面定位完成核心壳体的轮廓草绘，利用旋转、拉伸凸台等基础特征构建出主体的圆柱形腔体结构，两侧的管路接口采用同轴心拉伸配合圆角过渡处理，保证接口与腔体的衔接处无应力集中的尖锐棱角，符合实际铸件的工艺要求。端盖部分通过圆周阵列特征均匀布置所有紧固螺栓点位，每个螺栓柱都做了适配的沉孔结构，还原真实产品的装配密封逻辑，端盖表面的定位凸台与腔体端面的凹槽做了精准的配合间隙设置，可直观展示设备的密封装配关系。材质渲染阶段，整体壳体与端盖采用哑光金属不锈钢材质，调整材质的反射粗糙度与金属度参数，还原工业金属部件的磨砂金属质感，螺栓部位做了轻微的高光处理，区分不同加工面的视觉差异，背景采用高对比度的纯色背景，突出设备本身的结构轮廓，渲染时添加了柔和的环境光与定向补光，避免金属表面出现过曝的死白区域，同时清晰呈现腔体表面的曲面过渡细节。结构设计上，该过滤器采用侧进侧出的管路连接形式，内部预留了适配滤芯安装的腔体空间，端盖的快拆式螺栓布局可实现滤芯的快速更换维护，整体结构紧凑无冗余设计，所有外部棱角都做了R2-R5的圆角处理，既符合工业设备的安全设计规范，也还原了铸造件的工艺特征。建模过程中对所有配合面都做了干涉检查，确保各部件装配后无重叠冲突，可直接用于装配演示、工程图导出以及后续的仿真分析工作，完整还原了该型号气体过滤器的外观形态与内部装配逻辑，能够直观展现工业气体过滤设备的典型结构特征。
